NAN120S - Minibrytare skruvanslutning 1-polig 20A sel karakteristik 6kA

Normkomponenter

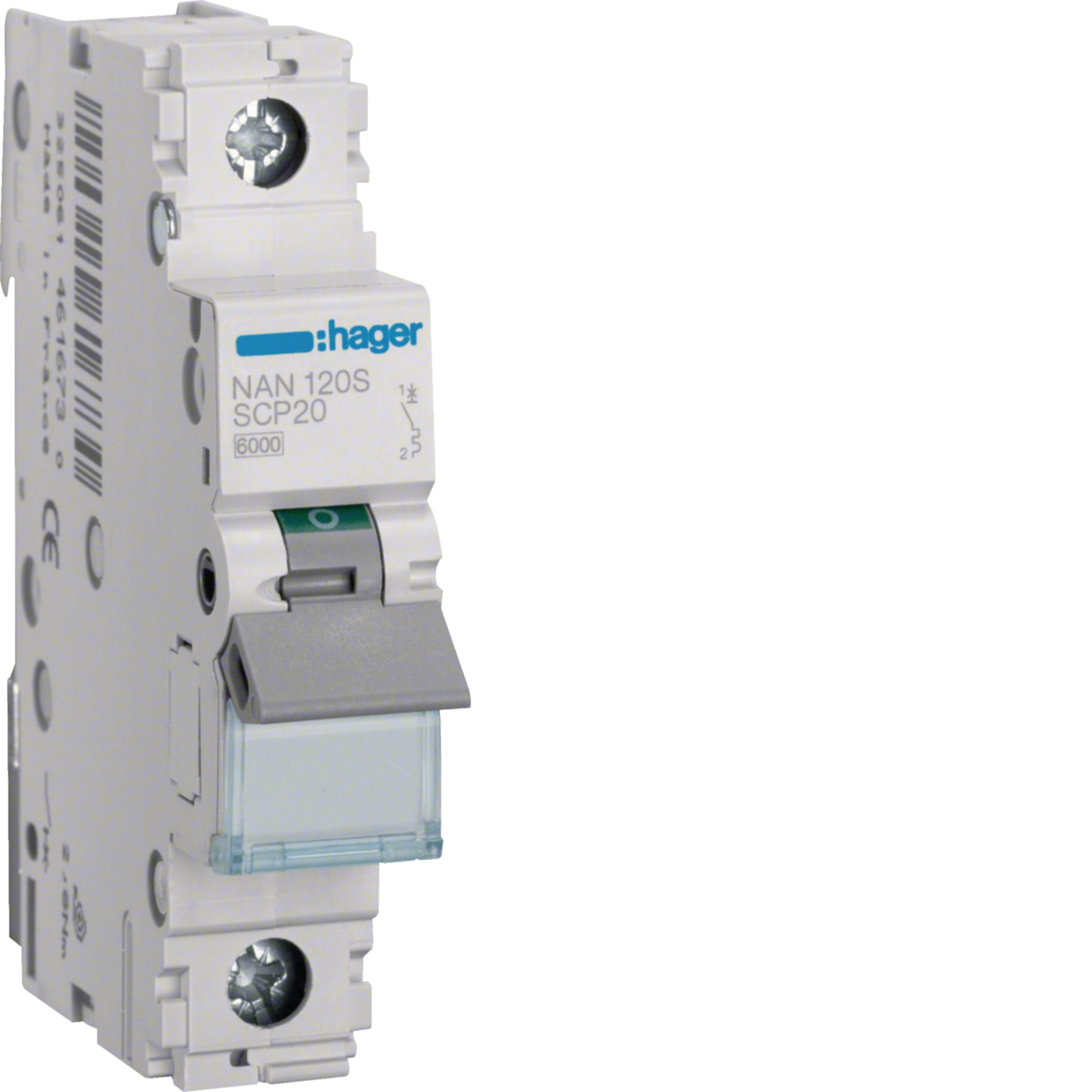

Minibrytare skruvanslutning 1-polig 20A sel karakteristik 6kA NAN120S

Name: NAN120S
Brand: Hager
SKU: NAN120S

Minibrytare (fd dvärgbrytare) 1-polig med skruvanslutning NAN120S (E-nr:2108428) 20A, selektiv karakteristik med en brytförmåga på 6kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Selektiva minibrytare ger en högre selektivitetsgräns mot efterkopplad minibrytare. Selektiva minibrytare får endast användas som försäkring och aldrig som gruppsäkring. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

EAN

3250614616730

Förp

1 st

Köp hos din grossist

Lägg till i en lista

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Mekaniska tillbehör 1 tillgängliga produkter
Funktioner för låsning 1 tillgängliga produkter

Tekniska egenskaper

Märkström

20 A
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

7,50 kA
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

6 kA
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-2

10 kA
Märkström -25°C

25,08 A
Märkström vid -20°C

24,66 A
Märkström -15°C

24,24 A
Märkström -10°C

23,80 A
Märkström -5°C

23,36 A
Märkström vid 0°C

22,91 A
Märkström 5°C

22,45 A
Märkström 10°C

21,98 A
Märkström 15°C

21,51 A
Märkström vid 20°C

21,02 A
Märkström 25°C

20,51 A
Märkström 30°C

20 A
Märkström 35°C

19,47 A
Märkström vid 40°C

18,93 A
Märkström vid 45°C

18,37 A
Märkström vid 50°C

17,80 A
Märkström 55°C

17,20 A
Märkström 60°C

16,58 A
Märkström 65°C

15,94 A
Märkström 70°C

15,28 A

Antal poler

1P
Kurva

SCP

Antal moduler

1

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment övre anslutning

2,80 - 2,80 N
Nominellt åtdragningsmoment nedre anslutning

2,80 - 2,80 N
Nominellt åtdragningsmoment

2,80 - 2,80 N
Typ av nedre anslutning på normkomponeter

BIConnect
Typ av övre anslutning på normkomponeter

Skruvanslutning
360 graders monteringsposition möjlig

Ja

Märkdriftspänning Ue

240 - 415 V
Typ av matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

6000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Area flexibel ledare

1 - 25 mm²
Area solid ledare

1 - 35 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Kapslingsklass (IP)

IP20

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Luftfuktighetsskydd

För alla klimat
Driftstemperatur

-25 - 70 °C

Total effektförlust vid nominell märkström

2,10 W

Mekanisk livsl. (elektriska omkopplingar)

4000
Mekanisk livslängd (omkopplingar)

20000

Höjd

83 mm
Bredd

17,50 mm
Djup

70 mm
