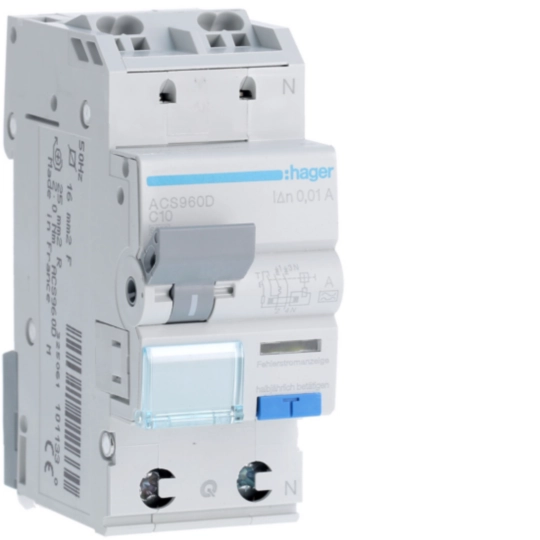

ACS960D

Personskyddbrytare, 1 polig + nolla, 6kA, C-10A 10mA, typ A med quickconnect

ADA954G

Personskyddsbrytare, 1 polig + nolla, 6kA, C-4A 30mA, typ A med skruvanslut.

AFX466D

Personskyddsbrytare 4 polig , 10kA, C-16A 300mA, Typ A med skruvanslutning

AFM470C

Personskyddsbrytare 4 polig , 6kA, C-20A 300mA, Typ A med skruvanslutning

Normkomponenter

Personskyddbrytare, 1 polig med nolla, 32A C-karakteristik, 10kA, 30mA, typ A ADA582D

Name: ADA582D
Brand: Hager
SKU: ADA582D

Personskyddsbrytare ADA582D (E-nr:2163855) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 32A med C-karakterisk och har en brytförmåga på 10kA samt en felström på 30mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning. En allpolig och säker brytning vid: Jordfelsström i anläggningen, Överlast, Kortslutning.

EAN

3250611067863

E-nr.

2163855

Förp

1 st

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

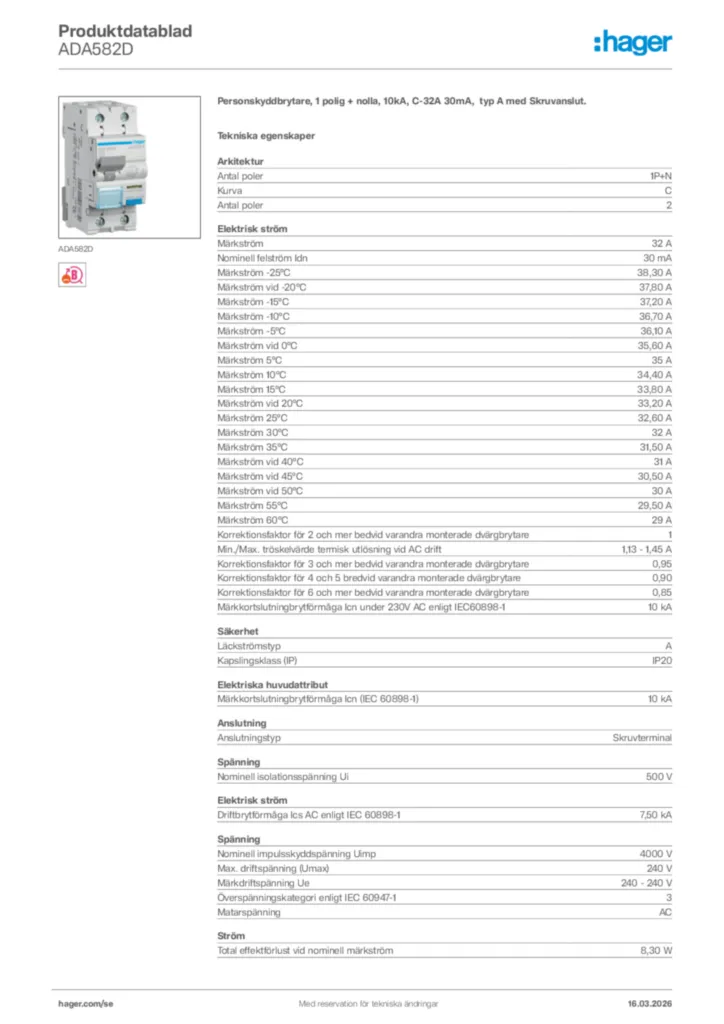

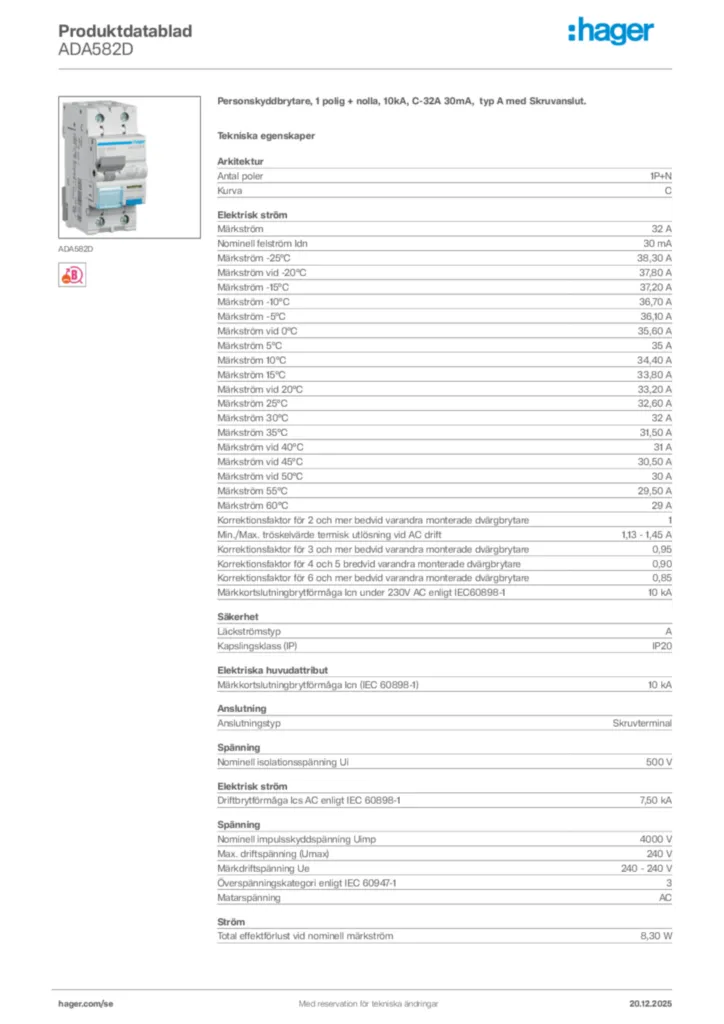

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Sammankopplingsledare 4 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Shuntutlösning 2 tillgängliga produkter
Underspänningsutlösare 2 tillgängliga produkter
Fasskena till modulkomponenter 4 tillgängliga produkter
Se mer 2 andra tillgängliga produkter

Tekniska egenskaper

Antal poler

1P+N
Kurva

C

Läckströmstyp

A
Kapslingsklass (IP)

IP20

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

10 kA

Nominellt åtdragningsmoment nedre anslutning

2,10 - 2,10 N
Nominellt åtdragningsmoment övre anslutning

2,10 - 2,10 N
Nominellt åtdragningsmoment

2,10 - 2,10 N
Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

BIConnect

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

240 V
Märkdriftspänning Ue

240 - 240 V
Överspänningskategori enligt IEC 60947-1

3
Typ av matarspänning

AC

Märkström

32 A
Nominell felström Idn

30 mA
Märkström -25°C

38,30 A
Märkström vid -20°C

37,80 A
Märkström -15°C

37,20 A
Märkström -10°C

36,70 A
Märkström -5°C

36,10 A
Märkström vid 0°C

35,60 A
Märkström 5°C

35 A
Märkström 10°C

34,40 A
Märkström 15°C

33,80 A
Märkström vid 20°C

33,20 A
Märkström 25°C

32,60 A
Märkström 30°C

32 A
Märkström 35°C

31,50 A
Märkström vid 40°C

31 A
Märkström vid 45°C

30,50 A
Märkström vid 50°C

30 A
Märkström 55°C

29,50 A
Märkström 60°C

29 A
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare

1
Min./Max. tröskelvärde termisk utlösning vid AC drift

1,13 - 1,45 A
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare

0,95
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare

0,90
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare

0,85
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

10 kA
Driftbrytförmåga Ics AC enligt IEC 60898-1

7,50 kA

Total effektförlust vid nominell märkström

8,30 W

Frekvens

50 - 50 Hz

Max. höjd

2000 m
Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-25 - 70 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Luftfuktighetsskydd

För alla klimat

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

1000

Anslutningstyp

Skruvterminal
Area flexibel ledare

1 - 16 mm²
Area solid ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²

Antal moduler

2

Höjd

83 mm
Bredd

35 mm
Djup

68 mm
