Personskyddsbrytare ADX460D (E-nr:2163921) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. 10A med C-karakterisk och har en brytförmåga på 10kA samt en felström på 30 mA. Den har ett 3-poligt termisktskydd med en 4-polig brytning. En allpolig och säker brytning vid: Jordfelsström i anläggningen, Överlast, Kortslutning.

EAN

3250611017028

E-nr.

2163921

Förp

1 st

Personskyddsbrytare (RCBO)

Personskyddbrytare, 4 polig med nolla, 10A C-karakteristik, 10kA, 30mA, typ A ADX460D

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

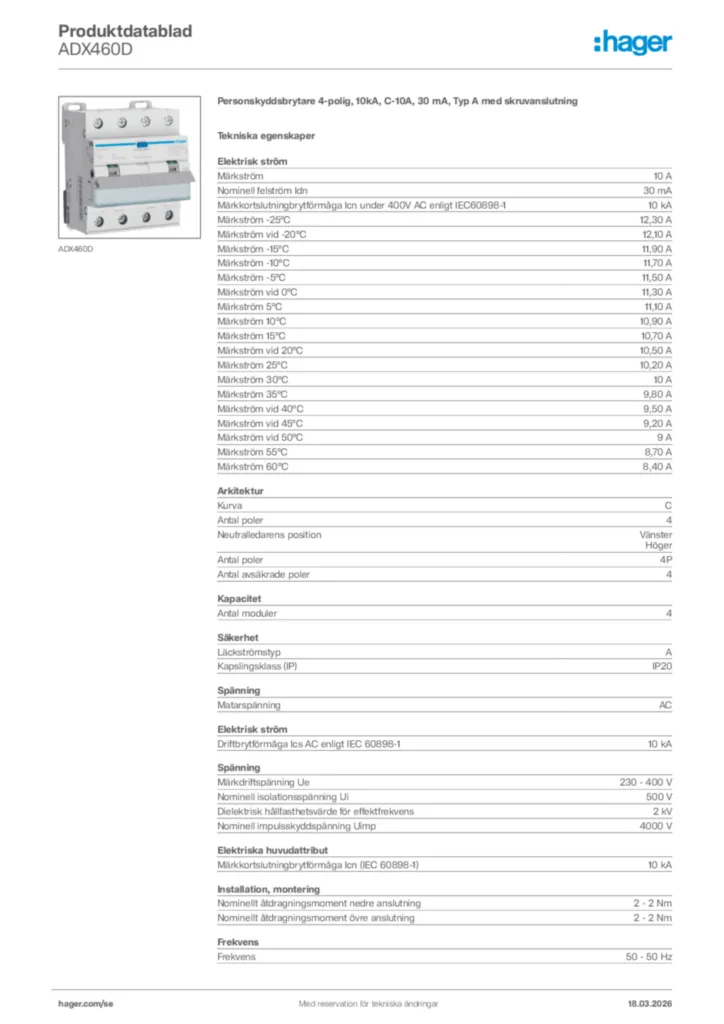

Produktdatablad

Komplettera ditt system

Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Sammankopplingsledare 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

4P
Antal avsäkrade poler

4
Kurva

C

Läckströmstyp

A
Kapslingsklass (IP)

IP20

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

10 kA

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Märkdriftspänning Ue

230 - 400 V
Överspänningskategori enligt IEC 60947-1

3
Matarspänning

AC
Dielektrisk hållfasthetsvärde för effektfrekvens

2 kV

Märkström

10 A
Nominell felström Idn

30 mA
Märkström -25°C

12,30 A
Märkström vid -20°C

12,10 A
Märkström -15°C

11,90 A
Märkström -10°C

11,70 A
Märkström -5°C

11,50 A
Märkström vid 0°C

11,30 A
Märkström 5°C

11,10 A
Märkström 10°C

10,90 A
Märkström 15°C

10,70 A
Märkström vid 20°C

10,50 A
Märkström 25°C

10,20 A
Märkström 30°C

10 A
Märkström 35°C

9,80 A
Märkström vid 40°C

9,50 A
Märkström vid 45°C

9,20 A
Märkström vid 50°C

9 A
Märkström 55°C

8,70 A
Märkström 60°C

8,40 A
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare

0,80
Min./Max. tröskelvärde termisk utlösning vid AC drift

1,13 - 1,45 A
Driftbrytförmåga Ics AC enligt IEC 60898-1

10 kA

Total effektförlust vid nominell märkström

9,70 W

Frekvens

50 - 50 Hz

Max. höjd över havet

2000 m
Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-55 - 70 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2

Nominellt åtdragningsmoment nedre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment övre anslutning

2 - 2 Nm
Typ av nedre anslutning på normkomponeter

BIConnect

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

4000

Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²

Antal moduler

4

Höjd

84 mm
Bredd

71 mm
Djup

70 mm
