Personskyddsbrytare ADA575D (E-nr:2163854) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 25A med C-karakterisk och har en brytförmåga på 10kA samt en felström på 30mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning. En allpolig och säker brytning vid: Jordfelsström i anläggningen, Överlast, Kortslutning.

EAN

3250611067856

E-nr.

2163854

Förp

1 st

Personskyddsbrytare (RCBO)

Personskyddbrytare, 1 polig med nolla, 25A C-karakteristik, 10kA, 30mA, typ A ADA575D

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

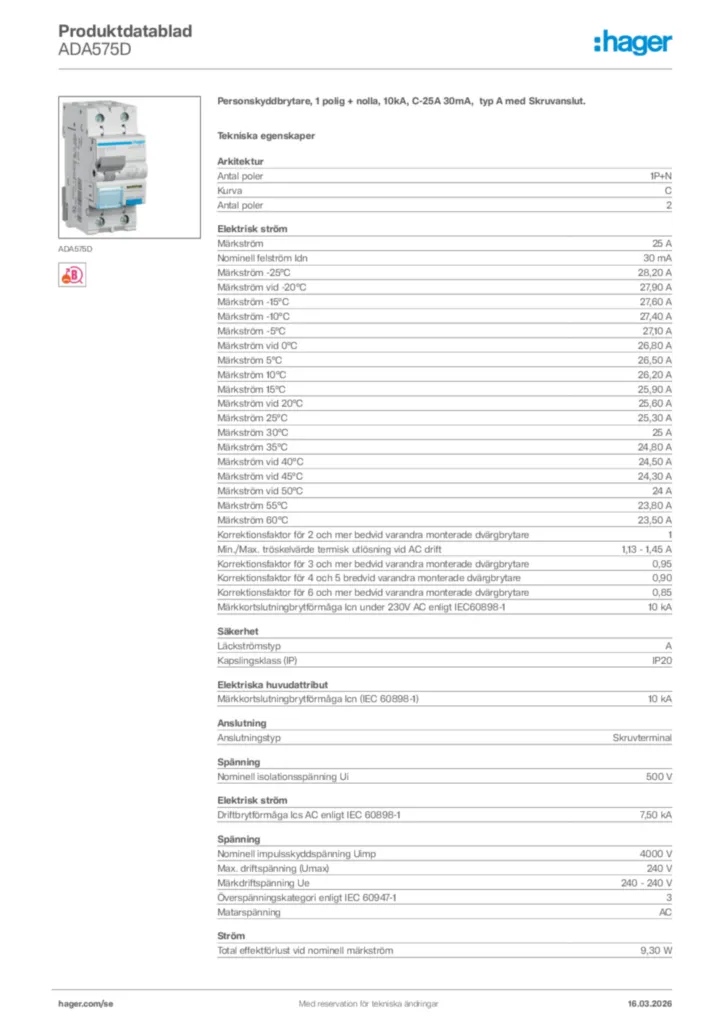

Produktdatablad

Komplettera ditt system

Fasskena till modulkomponenter 4 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Skyddskappa/Ändstycke för fasskena 2 tillgängliga produkter
Sammankopplingsledare 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

1P+N

Kapslingsklass (IP)

IP20

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

10 kA

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

240 V
Märkdriftspänning Ue

240 - 240 V
Överspänningskategori enligt IEC 60947-1

3
Matarspänning

AC

Märkström

25 A
Nominell felström Idn

30 mA
Märkström -25°C

28,20 A
Märkström vid -20°C

27,90 A
Märkström -15°C

27,60 A
Märkström -10°C

27,40 A
Märkström -5°C

27,10 A
Märkström vid 0°C

26,80 A
Märkström 5°C

26,50 A
Märkström 10°C

26,20 A
Märkström 15°C

25,90 A
Märkström vid 20°C

25,60 A
Märkström 25°C

25,30 A
Märkström 30°C

25 A
Märkström 35°C

24,80 A
Märkström vid 40°C

24,50 A
Märkström vid 45°C

24,30 A
Märkström vid 50°C

24 A
Märkström 55°C

23,80 A
Märkström 60°C

23,50 A
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare

1
Min./Max. tröskelvärde termisk utlösning vid AC drift

1,13 - 1,45 A
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare

0,95
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare

0,90
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare

0,85
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

10 kA
Driftbrytförmåga Ics AC enligt IEC 60898-1

7,50 kA

Total effektförlust vid nominell märkström

9,30 W

Frekvens

50 - 50 Hz

Max. höjd

2000 m
Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-25 - 70 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Luftfuktighetsskydd

För alla klimat

Nominellt åtdragningsmoment nedre anslutning

2,10 - 2,10 Nm
Nominellt åtdragningsmoment övre anslutning

2,10 - 2,10 Nm
Nominellt åtdragningsmoment

2,10 - 2,10 Nm
Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

BIConnect

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

2000

Anslutningstyp

Skruvterminal
Area flexibel ledare

1 - 16 mm²
Area solid ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²

Antal moduler

2

Höjd

83 mm
Bredd

35 mm
Djup

68 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
