Personskyddbrytare QC 1 polig med nolla, 16A B-karakteristik, 6kA, 10mA, typ A ACS916D
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Sammankopplingsledare 5 tillgängliga produkter
-
Hjälp/Signalkontakt 2 tillgängliga produkter
-
Shuntutlösning 2 tillgängliga produkter
-
Underspänningsutlösare 2 tillgängliga produkter
-
Hänglås 1 tillgängliga produkter
-
Se mer 8 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Antal poler1P+N
-
KurvaB
-
Märkström16
-
Nominell felström Idn10
-
Märkström -25°C18,53
-
Märkström -20°C18,31
-
Märkström -15°C18,1
-
Märkström -10°C17,88
-
Märkström -5°C17,65
-
Märkström 0°C17,43
-
Märkström 5°C17,2
-
Märkström 10°C16,97
-
Märkström 15°C16,73
-
Märkström 20°C16,49
-
Märkström 25°C16,25
-
Märkström 30°C16
-
Märkström 35°C15,8
-
Märkström 40°C15,61
-
Märkström 50°C15,2
-
Märkström 55°C15
-
Märkström 60°C14,79
-
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare1
-
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare0,95
-
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare0,90
-
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare0,85
-
Min./Max. tröskelvärde termisk utlösning vid AC drift1,13 - 1,45
-
LäckströmstypA
-
Kapslingsklass (IP)IP2X
-
Nominell kortslutningsbrytkapacitet Icn AC enligt IEC60898-16
-
Nominell isolationsspänning Ui500
-
Nominell impulsskyddspänning Uimp4000
-
Max. driftspänning (Umax)240
-
Märkdriftspänning Ue240 - 240
-
Överspänningskategori enligt IEC60947-13
-
Total effektförlust vid nominell märkström5,2
-
Frekvens50 - 50
-
Höjd2000
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 40
-
Förvarings-/transporttemperatur-25 - 70
-
Mekanisk livsl. (elektriska omkopplingar)2000
-
Mekanisk livslängd (omkopplingar)2000
-
Anslutning/anslutningstypquickconnect
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1,5 - 4,0
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1,5 - 4,0
-
Nominellt åtdragningsmoment2,10 - 2,10
-
Typ av övre anslutning på normkomponeterquickconnect
-
Typ av nedre anslutning på normkomponeterBIConnect, Fasskena quickconnect
-
Antal moduler2
-
Höjd94
-
Bredd35
-
Djup68
-
Passar DIN-skenaJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

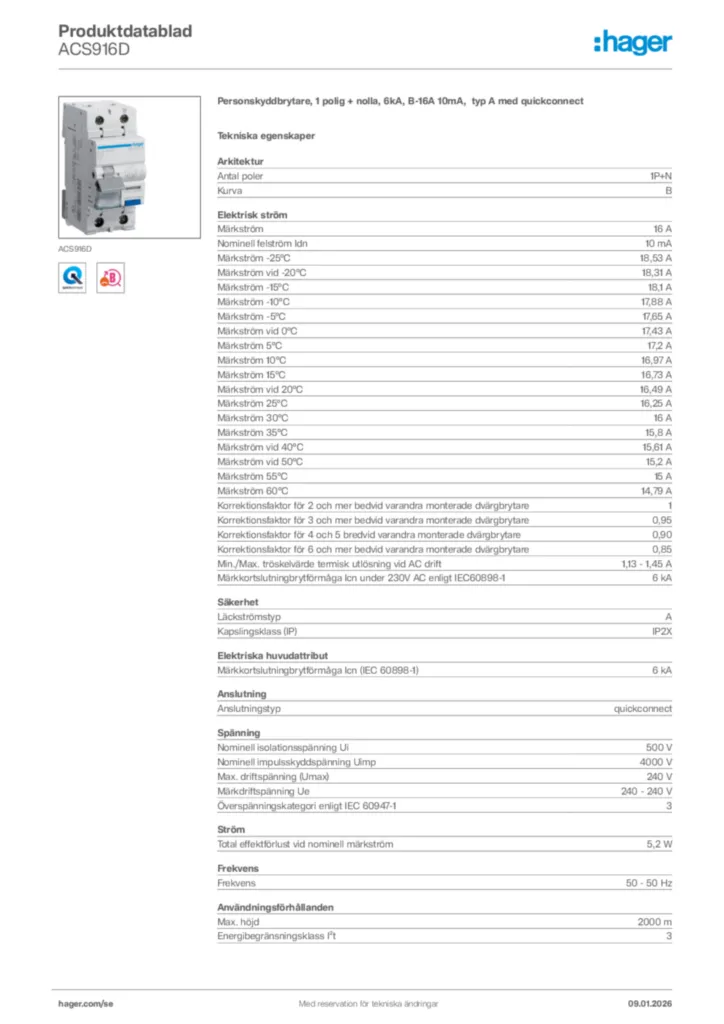

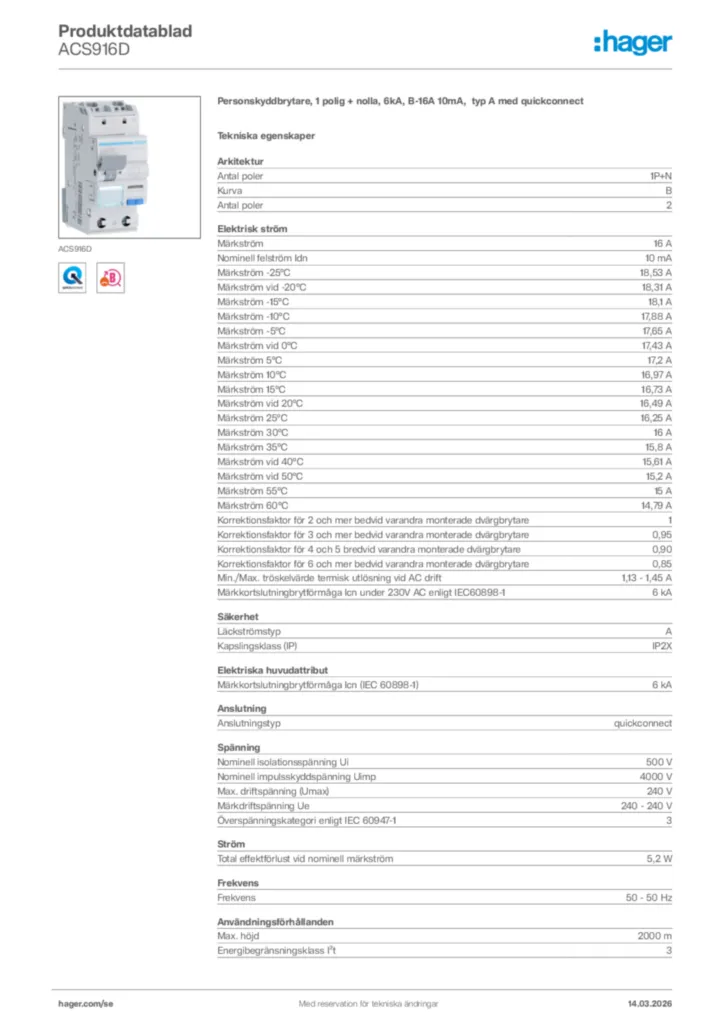

Produktbild ACS916D
-
