TXA663A

KNX universele zelflerende dimmer 3x 300 W
Bestelnummer
TXA663A
EAN-nummer
3250616048690
Verpakking
1 stuk
Artikelgroep
W30
Brutoprijs
395,00 € / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • 2204
    • Montagevoorschriften
      • DIN-rail
  • Functies
    • meerfasefunctie
      • Voor 1-fasenmodus
    • Functie
      • programmeerfunctie voor geoptimaliseerd bedrijf van compacte tl-lampen en led-lampen via bus inschakelbaar
    • softstart
      • lampsparende softstart
  • Bedienen en signaleren
    • Signaallamp
      • ja
    • Weergave/display
      • Status-led geïntegreerd in de handbedieningstoets
    • Handschakelaar/-impulsdrukker
      • keuzeschakelaar voor hand-/busbediening en lastinstelling
    • Toets/impuls-drukkerknop
      • met verlichte programmeertoets
  • Belangrijkste elektrische eigenschappen
    • Frequentie
      • 50/60 Hz
    • Nominale stroom
      • 4 mA
  • Spanning
    • Hulpspanning
      • 230 V AC
    • Ingangsspanning
      • 230 V AC
    • Netspanning via bus
      • 21…32 V DC
    • Systeemspanning
      • 30 VDC via bus
  • Stroom
    • Stroomopname bus (gegevensoverdracht)
      • < 2.3 mA
  • Zekering
    • Zekering
      • kortsluitvast, beveiligd tegen overbelasting (elektronische zekering)
      • kortsluitveilig en beveiligd tegen overbelasting (per kanaal indicatie via led)
      • oververhittingsbeveiliging (aanduiding door middel van led)
  • Afmetingen
    • Moduulbreedte
      • 6 TE
  • Vermogen
    • Dimbare, conventionele trafo's
      • per kanaal 300 VA
    • Vermogen gloeilampen
      • 900 W
    • Vermogensverlies bij nominale stroom
      • 770 mW
    • Vermogensverlies per spoel
      • 430 mW
    • Dimvermogen
      • 900 W
    • Elektronische trafo’s
      • per kanaal 300 W
  • Materiaal
    • Kleur
      • lichtgrijs
  • Besturing van TL-lampen
    • Aantal energiespaarlampen
      • per kanaal max. 8
    • Dimbare energiespaarlampen
      • per kanaal 60 W
    • Vermogen spaarlampen
      • 210W
  • Besturing van LED-verlichting
    • Aantal dimbare 230 V retrofit-ledlampen
      • per kanaal max 8
    • Maximale aantal led/cfl (spaar)lampen
      • 12
    • Dimbare ledlampen
      • per kanaal 60 W
    • Ledvermogen
      • 210 W
    • led
      • status-led geïntegreerd in de handbedieningstoets
      • oververhittingsbeveiliging, aanduiding door middel van led
      • Overbelastingsbeveiliging, weergave via LED
  • Besturing van gloeilampen
    • Gloei- en halogeenlampen 230 V
      • per kanaal 300 W
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 0,25 - 0,75 mm²
    • Aansluitdoorsnede massieve aders
      • 0,75 - 2,5 mm²
    • Soort belasting
      • universeel
    • Aderdoorsnede (flexibel)
      • 0.75…2.5 mm²
    • Aderdoorsnede (star)
      • 0.75…2.5 mm²
    • Busaankoppelaars
      • met geïntegreerde busaankoppelaar
    • Aansluittype
      • Met QuickConnect-steekklemmen
    • Busaansluittype
      • busaansluiting via aansluitklem
    • Soort verbinding
      • QuickConnect
  • Instellingen
    • Ondersteunde instelmodus
      • system
      • easy
    • Programmering
      • Gedrag bij busspanningsuitval/-terugkeer vast ingesteld
  • Levering
    • Busaankoppelaar inclusief
      • Ja
  • Samenstelling
    • Aantal uitgangen
      • 3
    • Type dimmer
      • Regeleenheid
    • bijpostingang
      • Ja
    • Dimprincipe
      • faseaan-/afsnijding afhankelijk van soort belasting, zelflerend
      • minimale/maximale dimwaarde per kanaal op het apparaat instelbaar
    • geluidsarm
      • zeer geluidsarm
  • Toepassing
    • Lokale/handbediening
      • Ja
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
    • Beveiliging
      • met oververhittings-, overbelastings- en kortsluitbeveiliging
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -5…45 °C
    • Opslag-/transporttemperatuur
      • -20…70 °C
  • Identificatie
    • Component van een productfamilie
      • TXA
    • Hoofddesignreeks
      • KNX

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

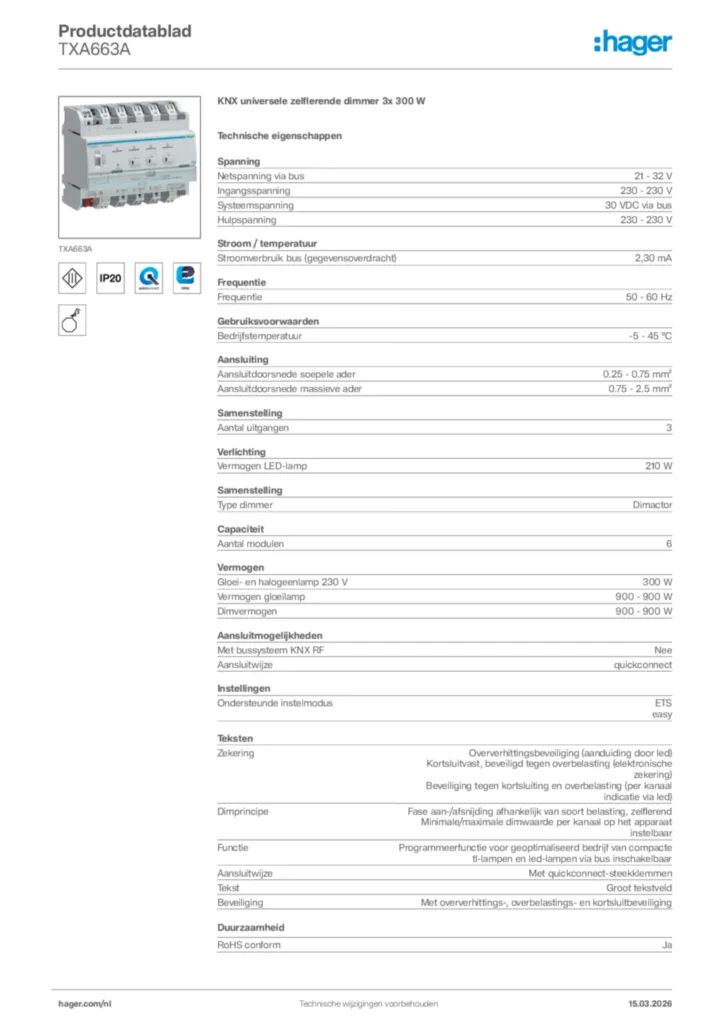

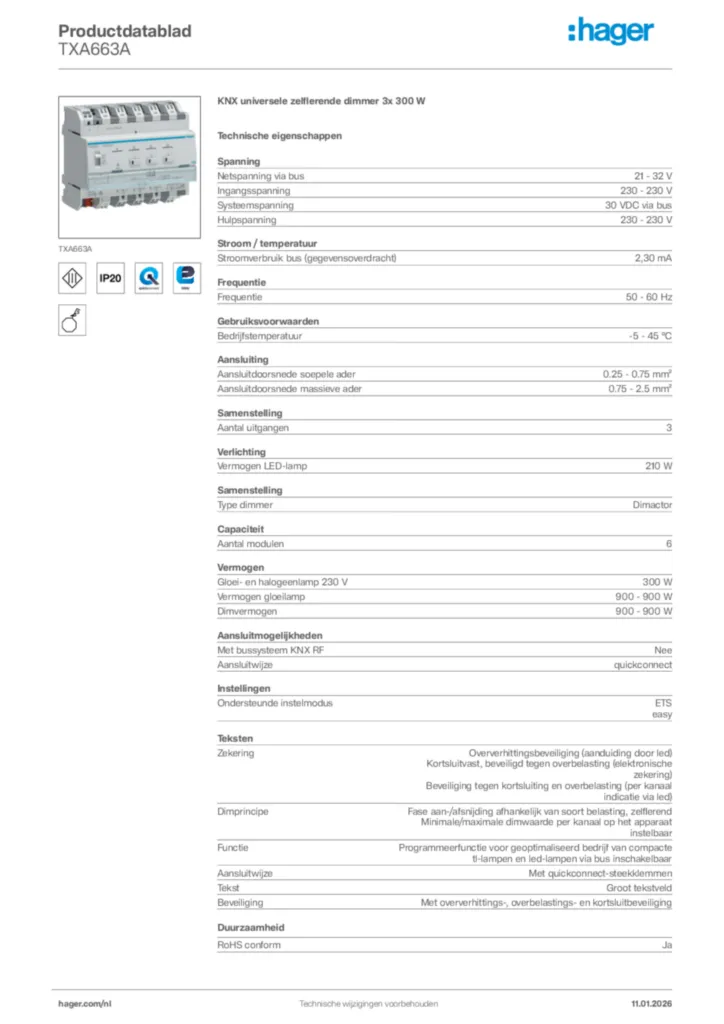

  • Afbeelding voor TXA663A
