SL20055AC9011

SL, plintpasstuk universele outlet voor goot 55 mm hoog, zwart
Bestelnummer
SL20055AC9011
EAN-nummer
4012740836531
Verpakking
1 stuk
Artikelgroep
1C7
Brutoprijs
1,20 € / stuk *

Technische eigenschappen

  • Design
    • Montagevoorschriften
      • clipbaar
  • Afmetingen
    • Hoogte geïnstalleerd product
      • 22 mm
    • Kanaalhoogte
      • 55 mm
    • Lengte in mm
      • 90 mm
    • Kanaalbreedte
      • 20 mm
  • Materiaal
    • Kleur
      • 7869
    • RAL kleur
      • RAL 9011 - grafietzwart
    • Bestandsdeel
      • ABS
    • Materiaalgroep
      • kunststof
    • Oppervlaktebehandeling
      • onbehandeld
  • Normen
    • Keurmerken
      • CE
    • Europese richtlijn RoHs
      • vrijwillige overeenstemming
  • Veiligheid
    • Halogeenvrij
      • Ja
  • Temperatuur
    • Omgevingstemperatuur
      • -5…65 °C

Downloads

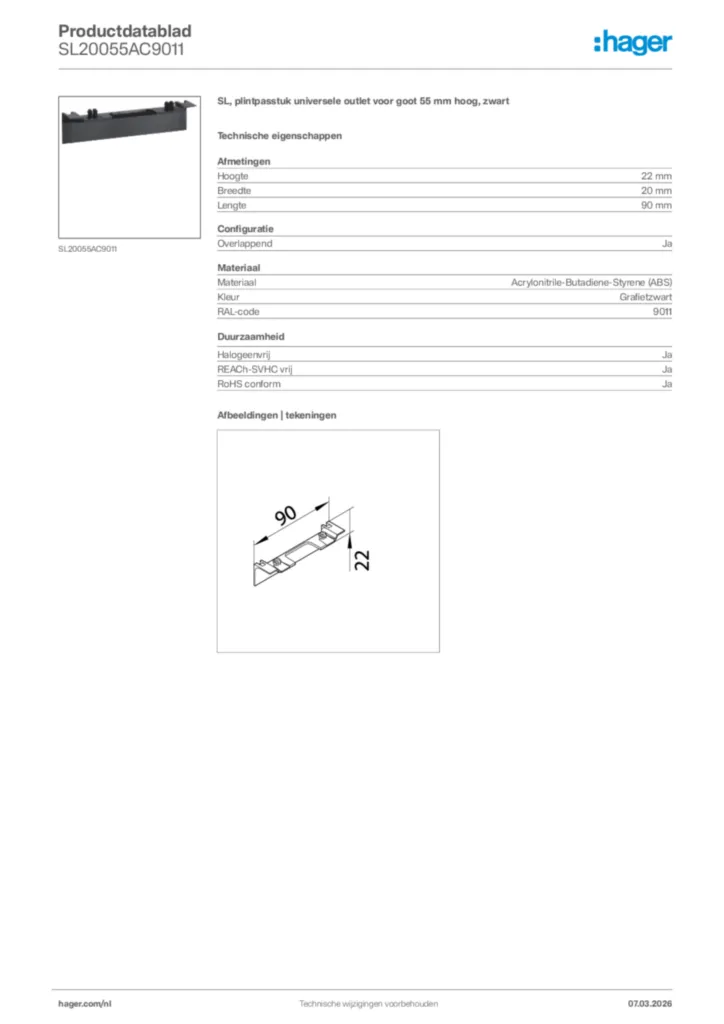

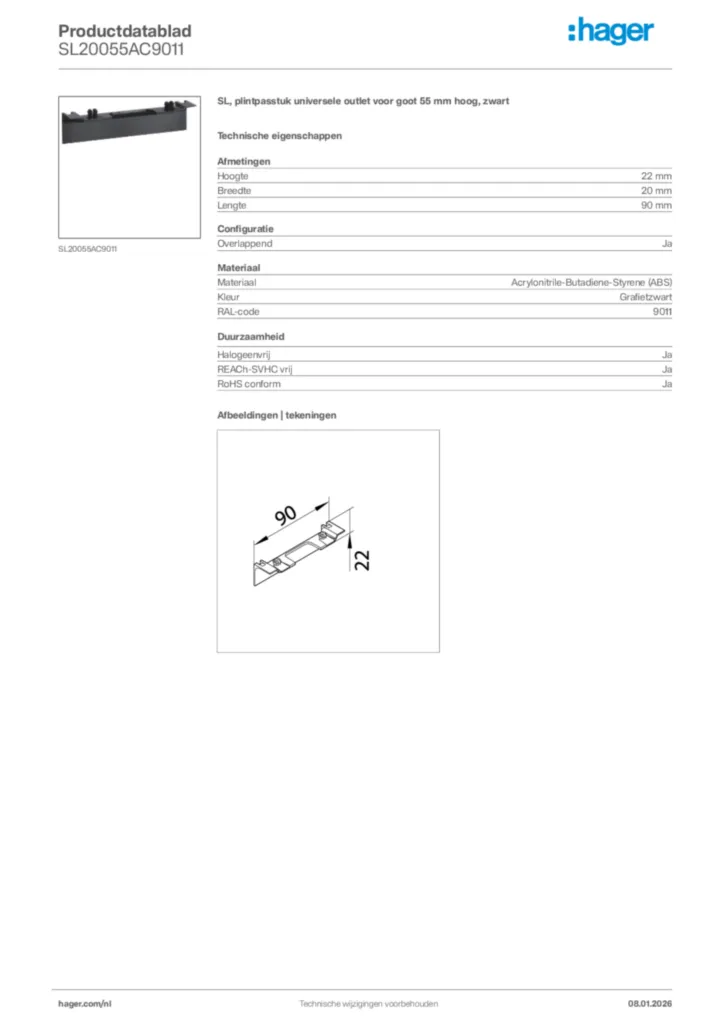

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

  • Afbeelding voor SL20055AC9011

  • Normen en milieu

  • Product environmental profile for SL20055AC9011

    PDF
    217 KB
  • Productlicentie

  • Product licence for SL20055AC9011

    PDF
    1 MB
  • Productlicentie voor SL20055AC9011

    PDF
    1 MB
  • Product licence for SL20055AC9011

    PDF
    1 MB
  • Productlicentie voor SL20055AC9011

    PDF
    1 MB
  • Europese conformiteitsverklaringen

  • EU Declaration of conformity for SL20055AC9011

    PDF
    21 KB
  • EU Declaration of conformity for SL20055AC9011

    PDF
    48 KB
Weitere Downloads

Systemtext

Geräteeinbau für Sockelleistensysteme SL
Zur Versorgung von Arbeitsplätzen mit Energie- und Datentechnik stehen vorkonfektionierte Geräteträger zur Verfügung: Geräteträger mit 2-fach Steckdosen, Cat.6A Daten-, Fernmelde-, und Lautsprecheranschlüssen. Kombinationen aus 1-fach Steckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger, leer, für Tragsteggeräte oder Unterputz-Geräte mit Abdeckrahmen.

Die Geräteträger werden auf das Kanalunterteil aufgerastet und über einen Drehknebel fixiert können aber auch zusätzlich mittels Schrauben an der Wand gesichert werden.

Hinweis: Der offene Kanalbereich unterhalb des Geräteträgers muss mit einer farblich zum Kanaloberteil passenden Geräteträgerschürze verschlossen werden. Diese ist separat zu bestellen.
Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.
