De Hager SFB116 is een 1-polige modulaire omschakelaar met 3 standen I-O-II (NO.NC) geschikt voor 16A bij 230V AC, neemt 1 module in beslag en het gemeenschappelijke aansluitpunt bevindt zich aan de onderzijde. De SFB116 schakelt een circuit handmatig tussen twee aansluitingen of bronnen, met een middenstand voor uitschakeling.
EAN-nummer
3250615510709
Verpakking
1 stuk
Artikelgroep
F30
Modulaire omschakelaar - 1-polig 16A, NO.NC, I-0-II SFB116
Brutoprijs
€ 25,20
/ stuk
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Technische eigenschappen
Uitvoering
-
Aantal polen1
-
BedieningselementWisselschakelaar
-
Pooltype1P
Stroom / temperatuur
-
Nominale stroom IN16 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,24 kA
-
Nominale bedrijfsstroom bij AC21A16 A
-
Nominale bedrijfsstroom bij AC21B16 A
-
Nominale bedrijfsstroom bij AC22A16 A
-
Nominale bedrijfsstroom bij AC22B16 A
-
Kortsluit inschakelvermogen Icm bij 240V AC volgens IEC 60947-30,33 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609470,24 kA
Installatie, montage
-
Aandraaimoment1,80 - 1,80 NM
-
Geschikt voor buitengebruikNee
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen1
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte70 mm
Samenstelling
-
Aantal maakcontacten0
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 50 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader1.5 - 10 mm²
-
Aansluitdoorsnede massieve ader1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Vermogensverlies bij IN0,40 W
-
Vermogensverlies per pool bij In0,40 W
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
Compatibiliteit
-
Geschikt voor DIN-railJa
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SFB116
-
GeneratedProductDatasheet

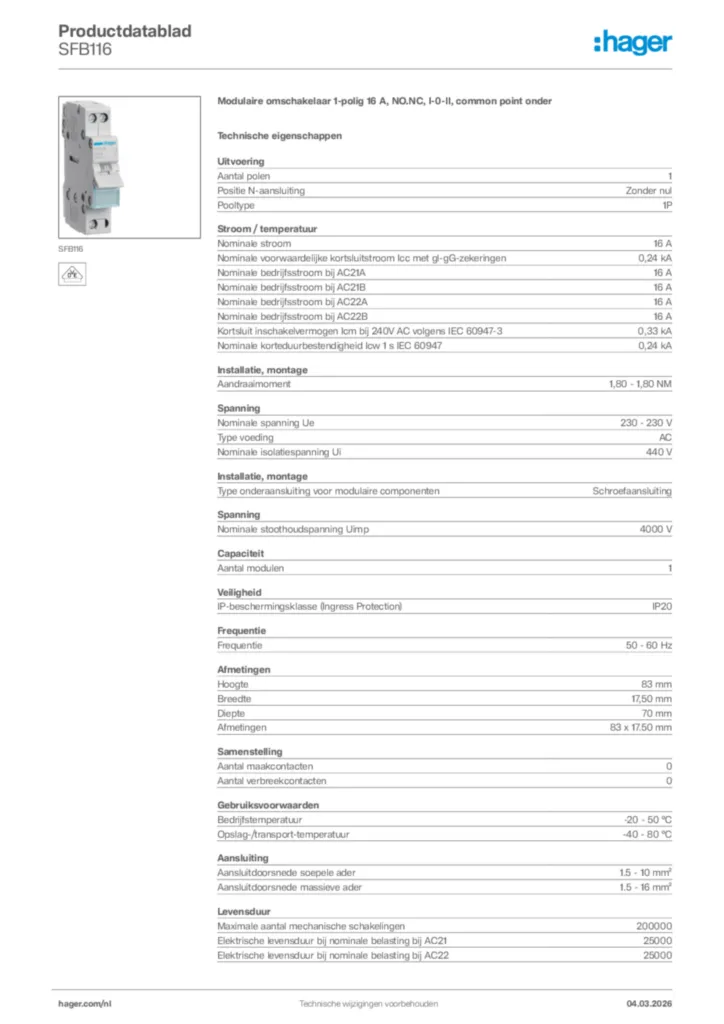

Hager Productdatablad SFB116
