Modulaire lastscheider 3-polig 63 A, grijze tuimel, bouwgrootte 80 - 125 A SBN364
EAN-nummer
3250615511843
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Dit product is niet meer leverbaar. Voor meer informatie kun je contact met ons opnemen via: 0736428584 of support@hager.nl
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 1 producten beschikbaar
-
Functies voor fasescheiding 1 producten beschikbaar
-
Vergrendelingfuncties 1 producten beschikbaar
-
Afschermkap 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Uitvoering
-
Aantal polen3
-
Positie N-aansluitingZonder nul
-
Pooltype3P
Stroom / temperatuur
-
Nominale stroom63 A
-
Afschakelvermogen 400 V AC23A1332 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,94 kA
-
Nominale bedrijfsstroom bij AC21A63 A
-
Nominale bedrijfsstroom bij AC21B63 A
-
Nominale bedrijfsstroom bij AC22A63 A
-
Nominale bedrijfsstroom bij AC22B63 A
-
Nominale bedrijfsstroom bij AC23A40 A
-
Nominale bedrijfsstroom bij AC23B40 A
-
Nominaal kortsluitvermogen Icm bij 415 VAC volgens IEC60947-31,33 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609470,94 kA
Installatie, montage
-
Aandraaimoment3,60 - 3,60 NM
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp6000 V
Capaciteit
-
Aantal modulen3
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte68 mm
Samenstelling
-
Aantal maakcontacten3
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader2 - 16 mm²
-
Aansluitdoorsnede massieve ader4 - 50 mm²
Levensduur
-
Maximale aantal mechanische schakelingen40000
-
Elektrische levensduur bij nominale belasting bij AC212500
-
Elektrische levensduur bij nominale belasting bij AC222500
Vermogen
-
Vermogensverlies bij nominale stroom In6,60 W
-
Vermogensverlies per pool bij In2,20 W
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

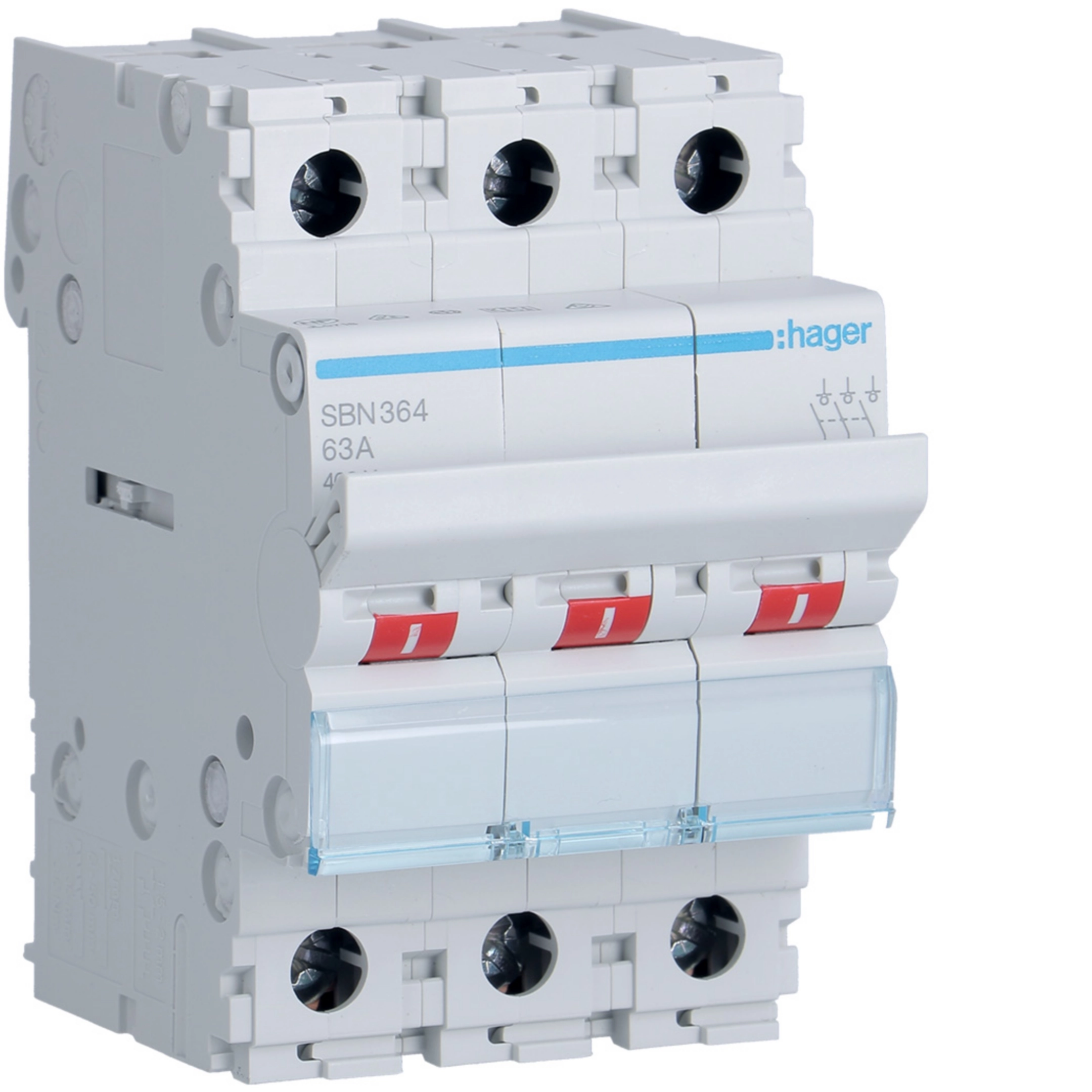

Afbeelding SBN364
-
