Modulaire lastscheider 3-polig 16 A, grijze tuimel SBN316
EAN-nummer
3250615510068
Verpakking
1 Stuk
Artikelgroep
F25
Brutoprijs
€ 33,70
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 1 producten beschikbaar
-
Vergrendelingfuncties 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Uitvoering
-
Aantal polen3
-
Positie N-aansluitingZonder nul
-
Pooltype3P
Stroom / temperatuur
-
Nominale stroom16 A
-
Afschakelvermogen 400 V AC23A338 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,24 kA
-
Nominale bedrijfsstroom bij AC21A16 A
-
Nominale bedrijfsstroom bij AC21B16 A
-
Nominale bedrijfsstroom bij AC22A16 A
-
Nominale bedrijfsstroom bij AC22B16 A
-
Nominale bedrijfsstroom bij AC23A10 A
-
Nominale bedrijfsstroom bij AC23B10 A
-
Nominaal kortsluitvermogen Icm bij 415 VAC volgens IEC60947-30,33 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609470,24 kA
Installatie, montage
-
Aandraaimoment1,80 - 1,80 NM
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen2
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
Samenstelling
-
Aantal maakcontacten3
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader1.5 - 10 mm²
-
Aansluitdoorsnede massieve ader1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Vermogensverlies bij nominale stroom In1,20 W
-
Vermogensverlies per pool bij In0,40 W
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

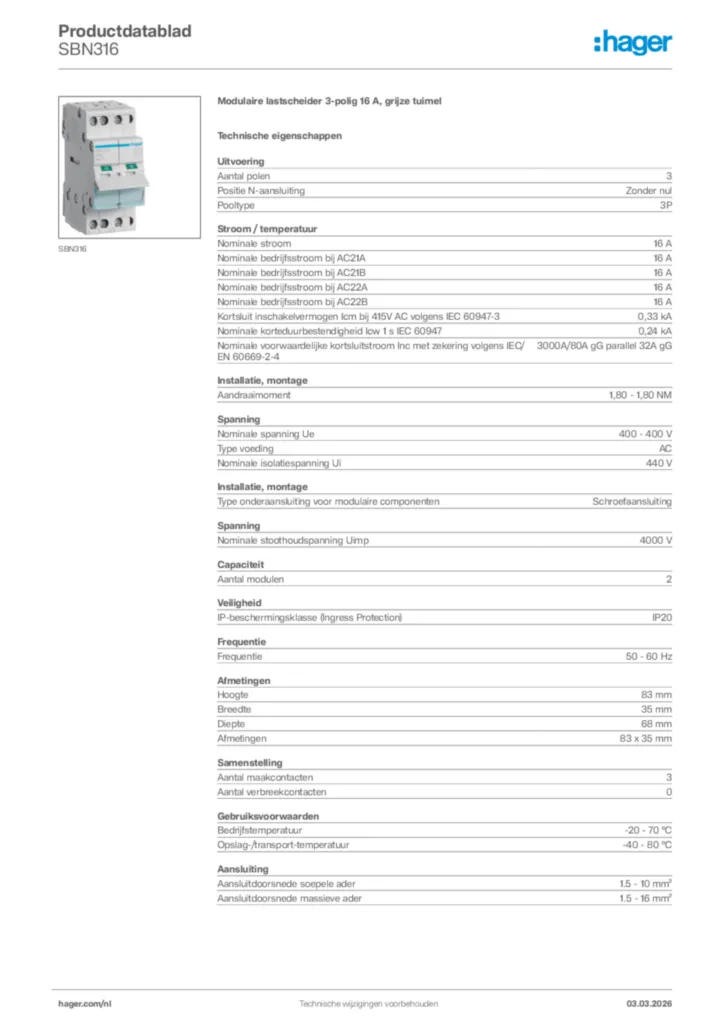

Afbeelding SBN316
-
