kWh-meter 3-fase direct 80 A, 4 modulen, Modbus (RJ45) MID ECA380D
EAN-nummer
3250612231287
Verpakking
1 Stuk
Artikelgroep
F80
Brutoprijs
€ 396,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren voor bussysteem 8 producten beschikbaar -
Adapter voor communicatietechniek 1 producten beschikbaar
Bijpassende producten
-
Bijpassende producten 1 producten beschikbaar
Maak jouw systeem compleet
-
HTG485H
Modbus kabel 25 m
€ 139,00 / Stuk* -
HTG484HModbus-kabel 5 m RJ45 - RJ45
€ 49,60 / Stuk* -
HTG482HModbus-kabel 2 m RJ45 - RJ45
€ 38,10 / Stuk* -
HTG481HModbus-kabel 1 m RJ45 - RJ45
€ 30,20 / Stuk* -
HTG480HModbus-kabel 0, 2 m RJ45 - RJ45
€ 27,50 / Stuk* -
HTG474HModbus-kabel 5 m met RJ45 - RJ45 + aarde-draad 5 m
€ 61,60 / Stuk* -
HTG472HModbus-kabel 2 m met RJ45 - RJ45 + aarde-draad 2 m
€ 48,00 / Stuk* -
HTG471HModbus-kabel 1 m met RJ45 - RJ45 + aarde-draad 1 m
€ 35,60 / Stuk*
-
HTG465H
Modbus-kabel 3 m met RJ45 + aarde-draad 3 m
€ 97,20 / Stuk*
Technische eigenschappen
Uitvoering
-
BussysteemMODBUS
-
Pooltype3P+N
Stroom / temperatuur
-
Nominale stroom80 A
-
Maximale meetcircuitstroom80 A
Capaciteit
-
Aantal modulen4
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
-
AansluitwijzeModbBus RS485 3-draads
Afmetingen
-
Hoogte92 mm
-
Breedte72 mm
-
Diepte60 mm
Samenstelling
-
Type impulsgeverOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang33 - 33 mm²
-
Aansluitdoorsnede afgaande meetuitgang33 - 33 mm²
-
Type connector/steker bussysteemRJ45
Installatie, montage
-
Aandraaimoment2 - 2 NM
-
Gemonteerd opDIN-rail
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 80,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Meetbereik spanning L-L160 - 480 V
-
Frequentie meetbereik45 - 65 Hz
Functies
-
NauwkeurigheidsklasseB
-
Type tariefT1...T2 (230V AC)/ T1...T8 Modbus
-
Is gekalibreerdJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Totaal vermogensverlies onder IN0,60 W
Frequentie
-
Frequentie50 - 50 Hz
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding ECA380D
-

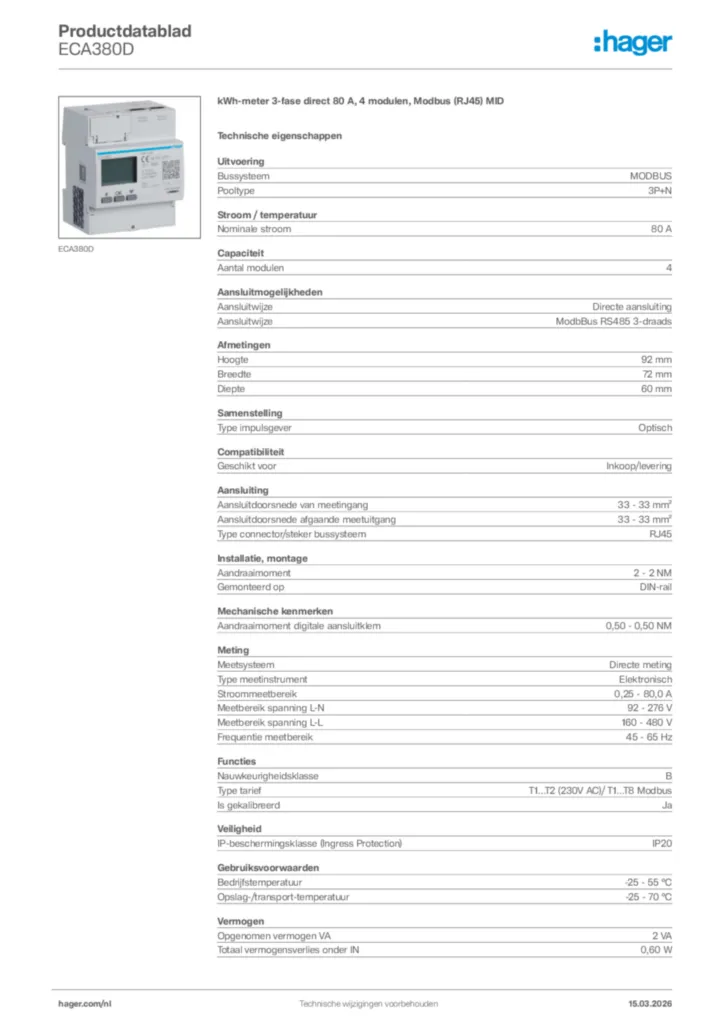

Product datasheet
Hager Productdatablad ECA380D
kWh-meter 3-fase direct 80 A, 4 modulen, Modbus (RJ45) MID
PDF -
Productbijlage
Modbus tabel voor energiemeters
Modbus tabel voor energiemeters (24/07/2019)
XLS177,00 kB
Modbus table Summary V1 14
Productbijlage International 2022-10-04
PDF836,11 kB -
Handleiding
Installer leaflet ECA380D
Handleiding de-DE, en-GB 2024-01-08
PDF2,85 MB
Installer leaflet ECA380D
Handleiding nl-NL, fi-FI 2024-01-12
PDF2,84 MB -
Brochure
Energiemeters kWh
Brochure nl-NL 2019-10-01
PDF1,31 MB -
Conformiteitsverklaring
EU Declaration of Conformity
Conformiteitsverklaring en-GB 2024-04-15
PDF464,95 kB
