kWh-meter 1-fase direct 3x 1-fase 80 A, 4 modulen, Modbus (RJ45) ECA180T
EAN-nummer
3250612230327
Verpakking
1 Stuk
Artikelgroep
F80
Brutoprijs
€ 545,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Let op: dit product is uitlopend.
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren voor bussysteem 8 producten beschikbaar -
Adapter voor communicatietechniek 1 producten beschikbaar
Maak jouw systeem compleet
-
HTG485H
Modbus kabel 25 m
€ 139,00 / Stuk* -
HTG484HModbus-kabel 5 m RJ45 - RJ45
€ 49,60 / Stuk* -
HTG482HModbus-kabel 2 m RJ45 - RJ45
€ 38,10 / Stuk* -
HTG481HModbus-kabel 1 m RJ45 - RJ45
€ 30,20 / Stuk* -
HTG480HModbus-kabel 0, 2 m RJ45 - RJ45
€ 27,50 / Stuk* -
HTG474HModbus-kabel 5 m met RJ45 - RJ45 + aarde-draad 5 m
€ 61,60 / Stuk* -
HTG472HModbus-kabel 2 m met RJ45 - RJ45 + aarde-draad 2 m
€ 48,00 / Stuk* -
HTG471HModbus-kabel 1 m met RJ45 - RJ45 + aarde-draad 1 m
€ 35,60 / Stuk*
-
HTG465H
Modbus-kabel 3 m met RJ45 + aarde-draad 3 m
€ 97,20 / Stuk*
Technische eigenschappen
Uitvoering
-
BussysteemMODBUS
-
Pooltype3x 1P+N
Stroom / temperatuur
-
Nominale stroom80 A
-
Maximale meetcircuitstroom80 A
Capaciteit
-
Aantal modulen4
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
-
AansluitwijzeModbBus RS485 3-draads
Afmetingen
-
Hoogte92 mm
-
Breedte72 mm
-
Diepte60 mm
Samenstelling
-
Type impulsgeverOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang33 - 33 mm²
-
Aansluitdoorsnede afgaande meetuitgang33 - 33 mm²
-
Type connector/steker bussysteemRJ45
Installatie, montage
-
Aandraaimoment2 - 2 NM
-
Gemonteerd opDIN-rail
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 80,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Frequentie meetbereik45 - 65 Hz
Voeding
-
Aantal fases voor voeding1
Functies
-
NauwkeurigheidsklasseB
-
Type tariefT1...T2 (230 VAC) / T1...T4 Modbus
-
Is gekalibreerdJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Totaal vermogensverlies onder IN1 W
Frequentie
-
Frequentie50 - 50 Hz
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding ECA180T
-

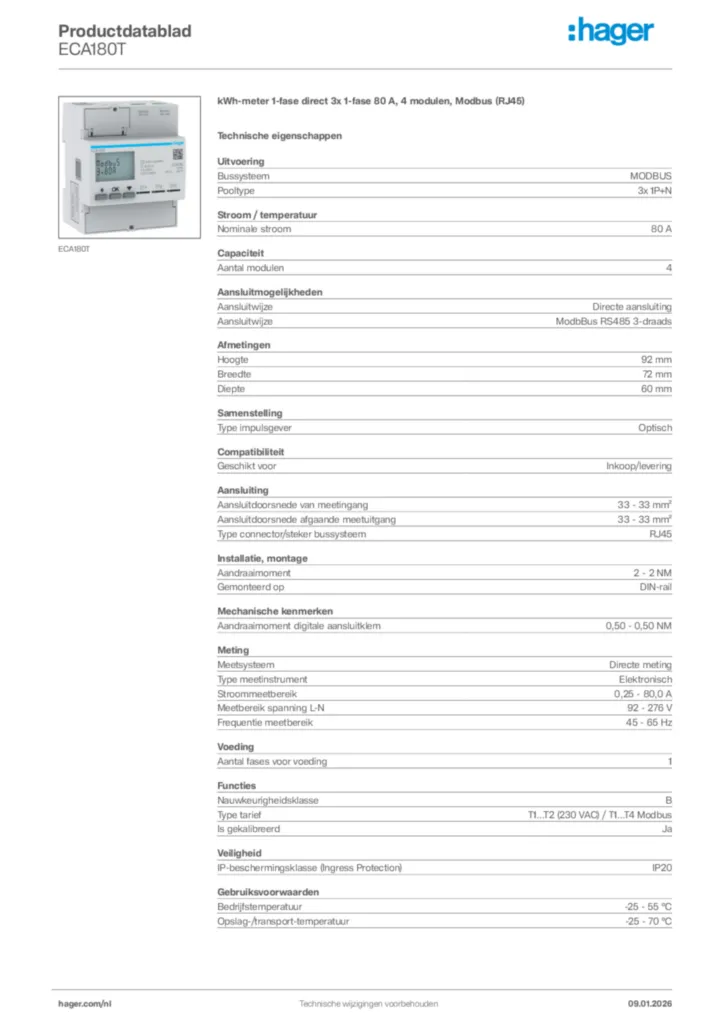

Product datasheet
