Aardlekschakelaar 2-polig 63 A 30 mA klasse A, quickbusbar CDS263G
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar
-
Vergrendelingfuncties 1 producten beschikbaar
-
Hangslot 1 producten beschikbaar
-
Afschermkap 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Pooltype1P+N
-
Nominale stroom63 A
-
Nominale aardlekstroom Idn30 mA
-
Inschakel- en uitschakelvermogen ldm1,50 kA
-
Nominale voorwaardelijke kortsluitstroom Inc volgens EN 61008-16 kA
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Maximale werkspanning253 V
-
Frequentie50 - 50 Hz
-
Aantal modulen2
-
Geschikt voor DIN-railJa
-
Type aardlekbeveiligingA
-
Beschermingsgraad IPIP20
-
Aandraaimoment2,80 - 2,80 NM
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 16 mm²
-
Vermogensverlies bij nominale stroom In8,10 W
-
Hoogte2000 m
-
Elektrische levensduur in aantal cycli2000
-
Maximale aantal mechanische schakelingen4000
-
Type connector/stekerquickconnect
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

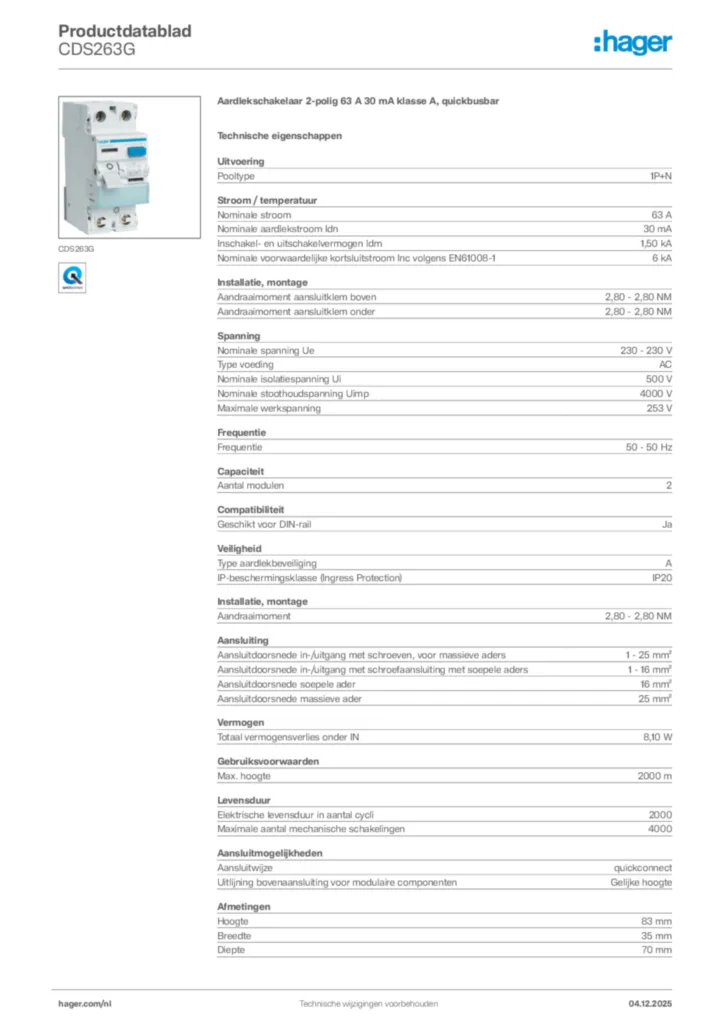

Afbeelding CDS263G
-
Installatiehandleiding
Installatiehandleiding fr-FR, nl-NL 2015-06-25
PDF1,39 MBInstallatiehandleiding fr-FR, nl-NL 2023-01-13
PDF1,47 MB -
Technische appendix (multiproducten)
Technische appendix (multiproducten) nl-NL 2024-05-29
PDF1,04 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2023-03-17
PDF717,91 kB
