Aardlekautomaten HACO (RCBO)

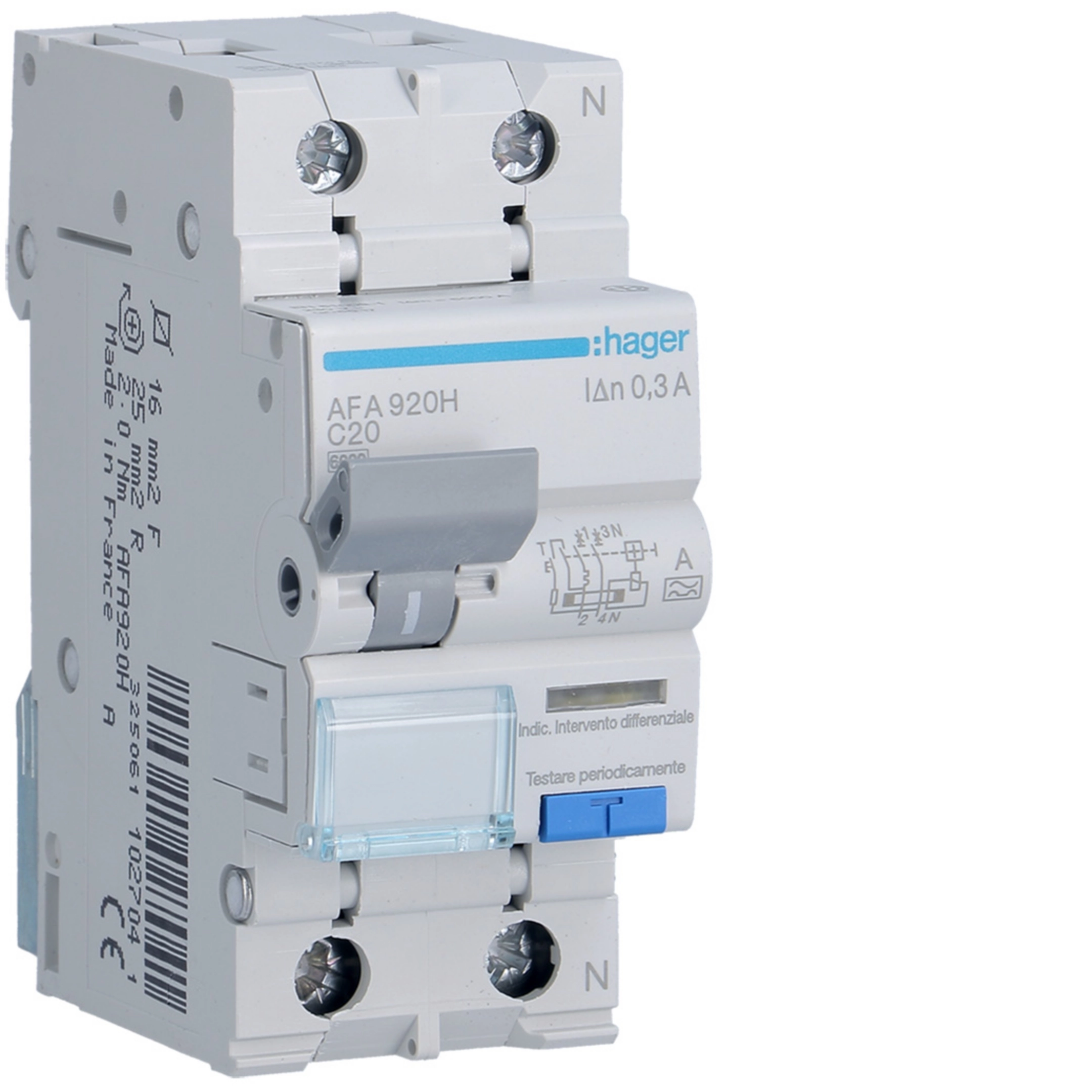

Aardlekautomaat 1-polig+N 20 A C-karakteristiek 6 kA, 300 mA klasse A AFA920H

Name: AFA920H
Brand: Hager
SKU: AFA920H
Price: 220 EUR

EAN-nummer

3250611027041

Verpakking

1 Stuk

Artikelgroep

D40

Brutoprijs

€ 220,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Afschermkap 1 producten beschikbaar

Technische eigenschappen

Pooltype

1P+N
Afschakelkarakteristiek

C

Nominale stroom

20 A
Nominale aardlekstroom Idn

300 mA
Nominale stroom -25°C

22,70 A
Nominale stroom bij -20 °C

22,50 A
Nominale stroom -15°C

22,20 A
Nominale stroom -10°C

22 A
Nominale stroom -5°C

21,80 A
Nominale stroom bij 0 °C

21,50 A
Nominale stroom 5°C

21,30 A
Nominale stroom 10°C

21 A
Nominale stroom 15°C

20,80 A
Nominale stroom bij 20 °C

20,50 A
Nominale stroom 25°C

20,30 A
Nominale stroom 30°C

20 A
Nominale stroom 35°C

19,80 A
Nominale stroom bij 40 °C

19,60 A
Nominale stroom bij 50 °C

19,20 A
Nominale stroom 55°C

19 A
Nominale stroom 60°C

18,80 A
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten

1
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste automaten

0,95
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten

0,90
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste apparaten

0,85
Min/max. drempelwaarde thermische beveiliging bij AC

1,13 - 1,45 A
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-1

6 kA

Type aardlekbeveiliging

A
IP-beschermingsklasse (Ingress Protection)

IP20

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

6 kA

Aansluitwijze

Schroefaansluiting

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Maximale werkspanning

240 V
Nominale spanning Ue

240 - 240 V
Overspanningscategorie volgens IEC 60947-1

3

‌Totaal vermogensverlies onder IN

5,20 W

Frequentie

50 - 50 Hz

Max. hoogte

2000 m
Stroombegrenzingsklasse

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C

Elektrische levensduur in aantal cycli

2000
Maximale aantal mechanische schakelingen

2000

Aansluitdoorsnede soepele ader

1 - 16 mm²
Aansluitdoorsnede massieve ader

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders

1 - 25 mm²
Aansluitdoorsnede uitgangen met schroefaansluiting met soepele aders

1 - 16 mm²
Aansluitdoorsnede uitgangen schroefaansluiting met massieve aders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 25 mm²

Aandraaimoment

2,10 - 2,10 NM
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
Type onderaansluiting voor modulaire componenten

biconnect

Aantal modulen

2

Hoogte

83 mm
Breedte

35 mm
Diepte

68 mm
