Aardlekautomaat 1-polig+N 16 A C-karakteristiek 6 kA, 300 mA klasse A

AFA916H

  • Aard­lek­au­to­maten HACO (RCBO)

Aardlekautomaat 1-polig+N 16 A C-karakteristiek 6 kA, 300 mA klasse A AFA916H

EAN-nummer
3250611027034
Verpakking
1 Stuk
Artikelgroep
D40
Brutoprijs
€ 188,00
/ Stuk *
€ 188,00
/ Stuk *
Vind wederverkoper

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden
  • Bijpassende producten
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten

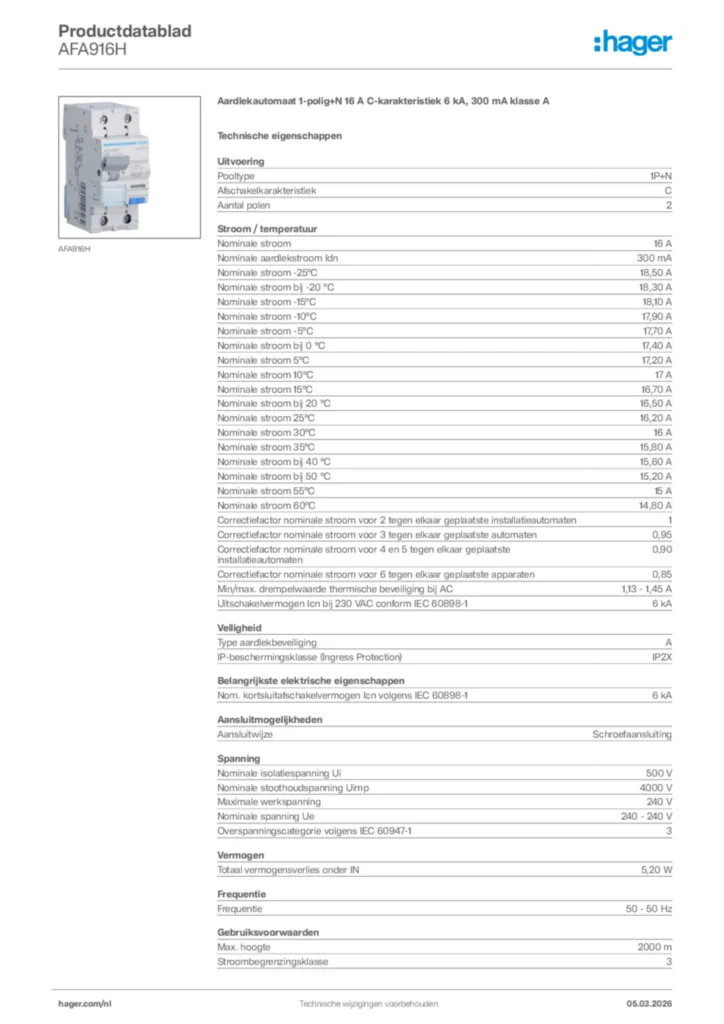

Download technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

  • Toebe­horen 1 producten beschikbaar

Maak jouw systeem compleet

  • Toebe­horen
  • LZ060

    Afstandsstuk in verband met warmte, 0,5 module

    € 5,65  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst

Technische eigenschappen

Uitvoe­ring
  • Pool­type
    1P+N
  • Afschakel­ka­rak­te­ris­tiek
    C
Stroom / tempe­ra­tuur
  • Nomi­nale stroom
    16 A
  • Nomi­nale aard­lek­stroom Idn
    300 mA
  • Nomi­nale stroom -25°C
    18,50 A
  • Nomi­nale stroom bij -20 °C
    18,30 A
  • Nomi­nale stroom -15°C
    18,10 A
  • Nomi­nale stroom -10°C
    17,90 A
  • Nomi­nale stroom -5°C
    17,70 A
  • Nomi­nale stroom bij 0 °C
    17,40 A
  • Nomi­nale stroom 5°C
    17,20 A
  • Nomi­nale stroom 10°C
    17 A
  • Nomi­nale stroom 15°C
    16,70 A
  • Nomi­nale stroom bij 20°C
    16,50 A
  • Nomi­nale stroom 25°C
    16,20 A
  • Nomi­nale stroom 30°C
    16 A
  • Nomi­nale stroom 35°C
    15,80 A
  • Nomi­nale stroom bij 40°C
    15,60 A
  • Nomi­nale stroom bij 50°C
    15,20 A
  • Nomi­nale stroom 55°C
    15 A
  • Nomi­nale stroom 60°C
    14,80 A
  • Correc­tie­factor nomi­nale stroom voor 2 tegen elkaar geplaatste installatie­au­to­maten
    1
  • Correc­tie­factor nomi­nale stroom voor 3 tegen elkaar geplaatste installatie­au­to­maten
    0,95
  • Correc­tie­factor nomi­nale stroom voor 4 en 5 tegen elkaar geplaatste installatie­au­to­maten
    0,90
  • Correc­tie­factor nomi­nale stroom voor 6 tegen elkaar geplaatste installatie­au­to­maten
    0,85
  • Min/­max. drem­pel­waarde ther­mi­sche bevei­li­ging bij AC
    1,13 - 1,45 A
  • Uitschakel­ver­mogen Icn bij 230 VAC conform IEC 60898-1
    6 kA
Veilig­heid
  • Type aard­lek­be­vei­li­ging
    A
  • IP-be­scher­mings­klasse (Ingress Protec­tion)
    IP2X
Belang­rijkste elektrische eigen­schappen
  • Nom. kort­sluit­afschakel­ver­mogen Icn volgens IEC 60898-1
    6 kA
Aansluitmogelijk­heden
  • Aansluit­wijze
    Schroefaansluiting
Span­ning
  • Nomi­nale isola­tie­span­ning Ui
    500 V
  • Nomi­nale stoot­houd­span­ning Uimp
    4000 V
  • Maximale werk­span­ning
    240 V
  • Nomi­nale span­ning Ue
    240 - 240 V
  • Over­span­nings­ca­te­gorie volgens IEC 60947-1
    3
Vermogen
  • Vermo­gens­ver­lies bij nomi­nale stroom In
    5,20 W
Frequentie
  • Frequentie
    50 - 50 Hz
Gebruiks­voor­waarden
  • Max. hoogte
    2000 m
  • Stroom­be­gren­zings­klasse
    3
  • Bedrijf­s­tem­pe­ra­tuur
    -25 - 40 °C
  • Opslag-/­trans­port-­tem­pe­ra­tuur
    -25 - 70 °C
Levens­duur
  • Elektrische levens­duur in aantal cycli
    2000
  • Maximale aantal mecha­ni­sche schakelingen
    2000
Aansluiting
  • Aansluit­door­snede soepele ader
    1 - 16 mm²
  • Aansluit­door­snede massieve ader
    1 - 25 mm²
  • Aansluit­door­snede ingangen met schroefaansluiting met soepele aders
    1 - 16 mm²
  • Aansluit­door­snede in-/­uit­gang schroef­tech­niek met massieve aders
    1 - 25 mm²
  • Aansluit­door­snede uitgangen met schroefaansluiting met soepele aders
    1 - 16 mm²
  • Aansluit­door­snede uitgangen schroefaansluiting met massieve aders
    1 - 25 mm²
  • Aansluit­door­snede in-/­uit­gang met schroefaansluiting met soepele aders
    1 - 16 mm²
  • Aansluit­door­snede in-/­uit­gang met schroe­ven, voor massieve aders
    1 - 25 mm²
Installatie, montage
  • Aandraai­mo­ment
    2,10 - 2,10 NM
  • Type bovenaansluiting voor modulaire componenten
    Schroefaansluiting
  • Type onderaansluiting voor modulaire componenten
    bicon­nect
Capa­ci­teit
  • Aantal modulen
    2
Afme­tingen
  • Hoogte
    83 mm
  • Breedte
    35 mm
  • Diepte
    68 mm
Compa­ti­bi­li­teit
  • Geschikt voor DIN-rail
    Ja

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

Certificeringen en documenten

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)
PDF
2,24 MB
REACH declaration AFA916H (english)
PDF
103,10 kB
RoHS-declaration 2023-10-20 (english)
PDF
33,38 kB

Downloads

  • Afbeelding

    Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

    Afbeelding AFA916H | Hager Nederland

    Afbeelding AFA916H

  • Installatiehandleiding

    Afbeelding Installatiehandleiding en-GB, fr-FR, de-DE, it-IT 2022-03-24 | Hager Nederland

    Installatiehandleiding en-GB, fr-FR, de-DE, it-IT 2022-03-24

    PDF
    1,45 MB
  • Technische appendix (multiproducten)

    Afbeelding Keuzehulp_Doorverbindingsrails_2024_NLpdf | Hager Nederland

    Keuzehulp_Doorverbindingsrails_2024_NLpdf

    PDF
    1,04 MB
  • Conformiteitsverklaring

    Afbeelding Declaration | Hager Nederland

    Declaration

    Conformiteitsverklaring International 2018-12-18

    PDF
    103,23 kB
