Interruttore automatico scatolato h3+ serie P630 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore LSIG Energy, corrente nominale In 400 A, tensione nominale Ue 690 V e potere di interruzione Icu 70 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613197391

catalog.pageproduct.product.info.brand

Hager

m/p imballo

1 pezzo

Data act notice en-GB 2026-09-04

Interruttori scatolati h3, h3+ e blocchi differenziali

Interruttore automatico scatolato h3+ P630 LSIG Energy 3P 70kA 400A HEW400NR

Name: HEW400NR
Brand: Hager
SKU: HEW400NR20
Price: 4567.95 EUR

Prezzo

4.567,95 €

/ pezzo *

catalog.product_page.transfer_button.label

Accessori
Caratteristiche tecniche
catalog.pageproduct.title_sustainability.h2
Documentazione
Più prodotti

product.page.accessories.title

Funzioni di collegamento 6 product.page.accessories.products-available
Adattatore per cavi ausiliari 2 product.page.accessories.products-available
Accessori elettrici per componenti a bassa tensione 1 product.page.accessories.products-available
Cavo di blocco ausiliario 2 product.page.accessories.products-available
Bobina di minima tensione 8 product.page.accessories.products-available
Sganciatore di tensione 5 product.page.accessories.products-available

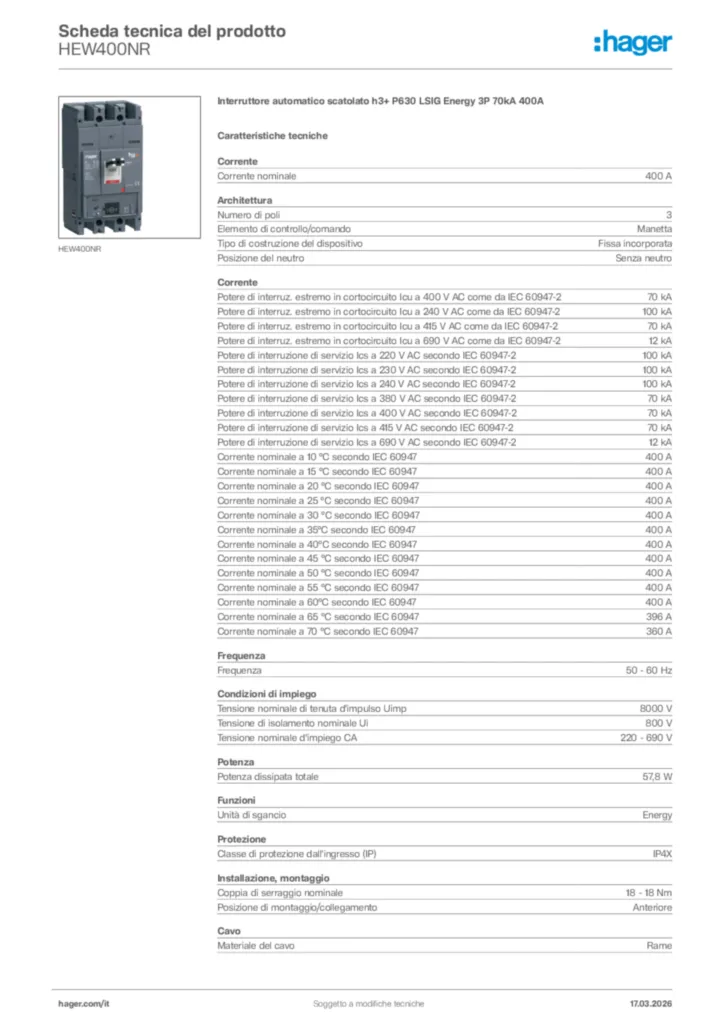

Caratteristiche tecniche

Corrente nominale IN

400 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

70 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

100 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

70 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

12 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

100 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

100 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

100 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

70 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

70 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

70 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

12 kA
Corrente nominale a 10°C secondo IEC 60947

400 A
Corrente nominale a 15°C secondo IEC 60947

400 A
Corrente nominale a 20°C secondo IEC 60947

400 A
Corrente nominale a 25°C secondo IEC 60947

400 A
Corrente nominale a 30°C secondo IEC 60947

400 A
Corrente nominale a 35°C secondo IEC 60947

400 A
Corrente nominale a 40°C secondo IEC 60947

400 A
Corrente nominale a 45°C secondo IEC 60947

400 A
Corrente nominale a 50°C secondo IEC 60947

400 A
Corrente nominale a 55°C secondo IEC 60947

400 A
Corrente nominale a 60°C secondo IEC 60947

400 A
Corrente nominale a 65°C secondo IEC 60947

396 A
Corrente nominale a 70°C secondo IEC 60947

360 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

Energy

Perdita di potenza a IN

57,8 W

Coppia di serraggio nominale

18 - 18 Nm
Posizione di montaggio/collegamento

Anteriore

Classe di protezione dall'ingresso (IP)

IP4X

Materiale del cavo

Rame

Compatibile con RDC AOB

Sì
Adatto per guida DIN

No
Idoneo per quadro di distribuzione

Sì

La generazione di dati

Sì
Tipi di dati

Allarmi, Informazioni di base, Misura elettrica, Misura elettrica dettagliata, Diagnostica generale, Diagnostica di rete, Stato di funzionamento, Diagnostica del software
Formati dei dati

MODBUS (RTU)
Volume giornaliero stimato di dati

< 1 KB
Generazione di dati in tempo reale

Sì
Dati memorizzati sul dispositivo

Sì

Altezza

260 mm
Larghezza

140 mm
Profondità

150 mm

Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

218,4 - 4000,0 A

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12
