Hager - Apparecchi generali

Interruttore automatico h3+ P630 energy 3poli 400A 50kA HMW400NR

EAN

3250613197513

Marca

Hager

Confezione

1 pezzo

Prezzo

3.762,26 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

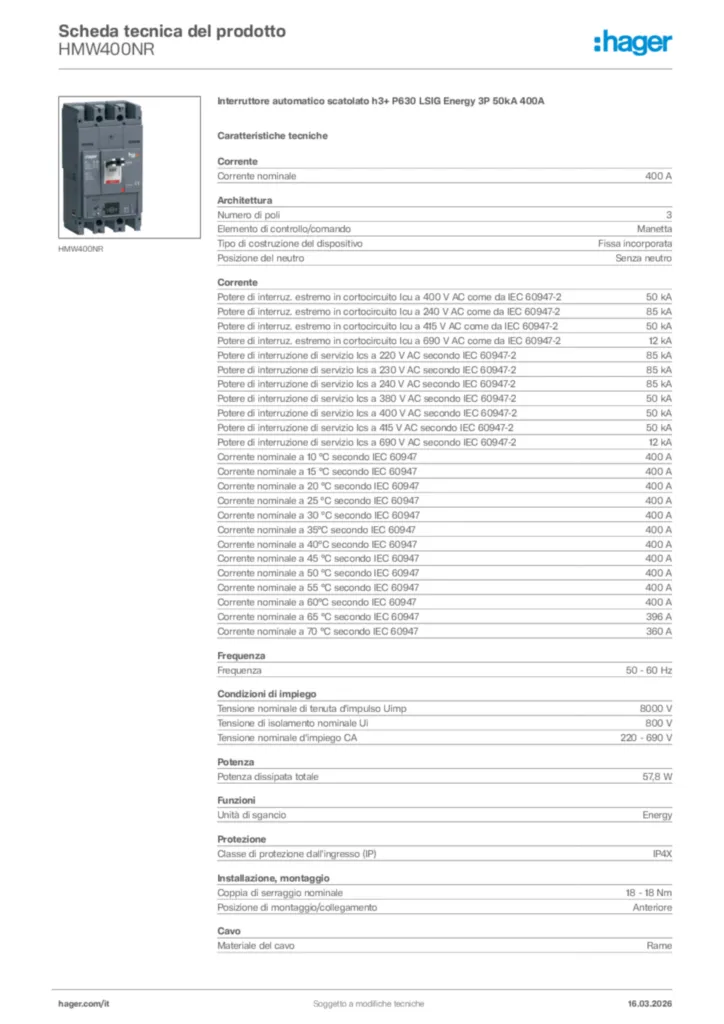

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Accessori meccanici per componenti a bassa tensione 2 accessori disponibili
Adattatore per cavi dati ausiliari 10 accessori disponibili
Funzioni di rete ausiliarie 2 accessori disponibili
Accessori elettrici per componenti a bassa tensione 1 accessori disponibili
Adattatore per dispositivi di comunicazione 1 accessori disponibili
altri accessori disponibili 68 altri accessori disponibili

Proprietà tecniche

Corrente nominale

400 A
Potere di interruzione nominale in cortocircuito Icu fino a 400 V AC IEC60947-2

50 kA
Potere di interruzione nominale in cortocircuito Icu fino a 240 V AC IEC60947-2

85 kA
Potere di interruzione nominale in cortocircuito Icu fino a 415 V AC IEC60947-2

50 kA
Potere di interruzione nominale in cortocircuito Icu fino a 690 V AC IEC60947-2

12 kA
Potere di interruzione nominale Ics fino a 220 V AC secondo IEC60947-2

85 kA
Potere di interruzione nominale Ics fino a 230 V AC secondo IEC60947-2

85 kA
Potere di interruzione nominale Ics fino a 240 V AC secondo IEC60947-2

85 kA
Potere di interruzione nominale Ics fino a 380 V AC secondo IEC60947-2

50 kA
Potere di interruzione nominale Ics fino a 400 V AC secondo IEC60947-2

50 kA
Potere di interruzione nominale Ics fino a 415 V AC secondo IEC60947-2

50 kA
Potere di interruzione nominale Ics fino a 690 V AC secondo IEC60947-2

12 kA
Corrente nominale a 10°C secondo IEC60947

400 A
Corrente nominale a 15°C secondo IEC60947

400 A
Corrente nominale a 20°C secondo IEC60947

400 A
Corrente nominale a 25°C secondo IEC60947

400 A
Corrente nominale a 30°C secondo IEC60947

400 A
Corrente nominale a 35°C secondo IEC60947

400 A
Corrente nominale a 40°C secondo IEC60947

400 A
Corrente nominale a 45°C secondo IEC60947

400 A
Corrente nominale a 50°C secondo IEC60947

400 A
Corrente nominale a 55°C secondo IEC60947

400 A
Corrente nominale a 60°C secondo IEC60947

400 A
Corrente nominale a 65°C secondo IEC60947

396 A
Corrente nominale a 70°C secondo IEC60947

360 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

Energy

Potenza dissipata totale

90 W

Coppia di serraggio nominale

18 - 18 Nm
Posizione di montaggio/collegamento

Anteriore

Grado di protezione IP

IP4X

Materiale del cavo

Rame

Compatibile con RDC AOB

SÌ
Adatto per guida DIN

No
Idoneo per quadro di distribuzione

SÌ

Altezza

260 mm
Larghezza

140 mm
Profondità

150 mm

Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

218,4 - 4000,0 A

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Certificazioni e documenti

Documento PEP International 2024-03-05

PDF

426,11 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,38 kB

REACH-declaration 2023-10-20 (english)

PDF

33,30 kB

Documenti

Più documentazione

*Tutti i dati forniti sono suscettibili di variazioni. I prezzi indicati sono da intendersi IVA esclusa.
