Interruttore automatico scatolato h3+ serie P630 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore LSIG Energy, corrente nominale In 630 A, tensione nominale Ue 690 V e potere di interruzione Icu 50 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613197537

Marca

Hager

Confezione

1 pezzo

Interruttori scatolati h3, h3+ e blocchi differenziali

Interruttore automatico scatolato h3+ P630 LSIG Energy 3P 50kA 630A HMW630NR

Name: HMW630NR
Brand: Hager
SKU: HMW630NR20
Price: 5260.05 EUR

Prezzo

5.260,05 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

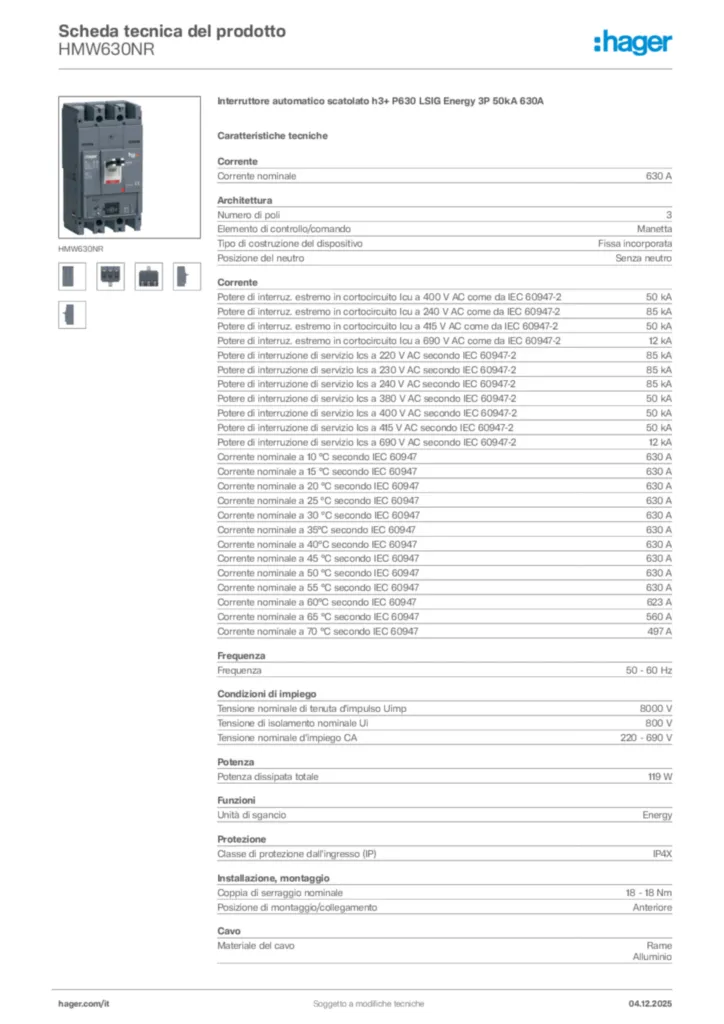

Scarica la scheda tecnica

Completa il tuo sistema

Adattatore per cavi dati ausiliari 10 accessori disponibili
Adattatore per cavi ausiliari 2 accessori disponibili
Accessori elettrici per componenti a bassa tensione 1 accessori disponibili
Cavo di blocco ausiliario 2 accessori disponibili
Bobina di minima tensione 8 accessori disponibili
Sganciatore di tensione 5 accessori disponibili

Proprietà tecniche

Corrente nominale

630 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

12 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

12 kA
Corrente nominale a 10 °C secondo IEC 60947

630 A
Corrente nominale a 15 °C secondo IEC 60947

630 A
Corrente nominale a 20 °C secondo IEC 60947

630 A
Corrente nominale a 25 °C secondo IEC 60947

630 A
Corrente nominale a 30 °C secondo IEC 60947

630 A
Corrente nominale a 35°C secondo IEC 60947

630 A
Corrente nominale a 40°C secondo IEC 60947

630 A
Corrente nominale a 45 °C secondo IEC 60947

630 A
Corrente nominale a 50 °C secondo IEC 60947

630 A
Corrente nominale a 55 °C secondo IEC 60947

630 A
Corrente nominale a 60°C secondo IEC 60947

623 A
Corrente nominale a 65 °C secondo IEC 60947

560 A
Corrente nominale a 70 °C secondo IEC 60947

497 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

Energy

Potenza dissipata totale

119 W

Coppia di serraggio nominale

18 - 18 Nm
Posizione di montaggio/collegamento

Anteriore

Classe di protezione dall'ingresso (IP)

IP4X

Materiale del cavo

Rame, Alluminio

Compatibile con RDC AOB

SÌ
Adatto per guida DIN

No
Idoneo per quadro di distribuzione

SÌ

Altezza

260 mm
Larghezza

140 mm
Profondità

150 mm

Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

341,25 - 6300,0 A

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità REACH – SVHC free Sì
