Interruttore automatico h3+ P630 energy 3poli 250A 70kA HEW250NR
EAN
3250613197377
Marca
Hager
Confezione
1 pezzo
Prezzo
4.082,61 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Accessori meccanici per componenti a bassa tensione 2 accessori disponibili -
Adattatore per cavi dati ausiliari 10 accessori disponibili -
Funzioni di rete ausiliarie 2 accessori disponibili -
Accessori elettrici per componenti a bassa tensione 1 accessori disponibili -
Adattatore per dispositivi di comunicazione 1 accessori disponibili -
altri accessori disponibili 69 altri accessori disponibili
Completa il tuo sistema
-
HTC100H
Supporto cavi laterale per moduli comunicazione modbus
12,25 € / pezzo* -
HYW256HSganciatore sicurezza base estraibile X/P630
20,08 € / pezzo*
-
HTC130H
Adattatore oac/Pta interruttori h3+ energy lunghezza 1,2m
13,07 € / pezzo* -
HTC140HAdattatore cip/24v interruttori h3+ energy lunghezza 1,2 m
13,07 € / pezzo* -
HTC150HAdattatore zsi interruttori h3+ energy lunghezza 1,2m
13,07 € / pezzo* -
HTC160HAdattatore nsp interruttori h3+ energy lunghezza 1,2m
45,74 € / pezzo* -
HTC330HAdattatore cip interruttori h3+ energy lunghezza 0,5m
12,25 € / pezzo* -
HTC340HAdattatore cip interruttori h3+ energy lunghezza 1,5m
13,07 € / pezzo* -
HTC350HAdattatore cip interruttori h3+ energy lunghezza 3m
14,29 € / pezzo* -
HTC360HAdattatore cip interruttori h3+ energy lunghezza 5m
16,33 € / pezzo* -
HTC370HAdattatore cip interruttori h3+ energy lunghezza 10m
20,40 € / pezzo* -
HTL010HCavo MIP/USB per collegamento dell'interruttore a PC e tablet
179,99 € / pezzo*
-
HTC310H
Modulo comunicazione modbus senza input/output
225,89 € / pezzo* -
HTC320HModulo comunicazione modbus con input/output
296,84 € / pezzo*
-
HTD210H
Display visualizzatore h3+/hw+ energy
198,98 € / pezzo*
-
HTG465H
CAVO MODBUS AGARDIO X SERVER 1XRJ45 + TERRA - LUNGHEZZA 3 M
83,36 € / pezzo*
-
HTG911HALIMENTATORE 230VAC-24VDC 2,5A 4M DIN
220,25 € / pezzo*
-
HXA001HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 24 V Dc
129,65 € / pezzo* -
HXA002HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 48 V Dc
129,65 € / pezzo* -
HXA003HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 100-120 V Ac
129,65 € / pezzo* -
HXA004HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 220-240 V Ac
129,65 € / pezzo* -
HXA005HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 380-450 V Ac
129,65 € / pezzo*
-
HXA011HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 24 V Dc
189,93 € / pezzo* -
HXA013HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 100-120 V Ac
189,93 € / pezzo* -
HXA014HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 200-240 V Ac
189,93 € / pezzo* -
HXA015HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 380-450 V Ac
189,93 € / pezzo* -
HXA051HBobina minima tensione ritardata X/P160-X/P630 24Vdc
578,12 € / pezzo* -
HXA053HBobina minima tensione ritardata X/P160-X/P630 110-120Vac
578,14 € / pezzo* -
HXA054HBobina minima tensione ritardata X/P160-X/P630 220-240Vac
542,03 € / pezzo* -
HXA055HBobina minima tensione ritardata X/P160-X/P630 380-450Vac
541,99 € / pezzo*
-
HXA021HContatti Ausiliari Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
38,57 € / pezzo* -
HXA024HContatti Allarme Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
101,49 € / pezzo* -
HXA025HContatto ausiliario X/P160-X/P630 1no+nc 125Vac bassa impedenza
46,38 € / pezzo* -
HXA026HContatto allarme X/P160-X/P630 1no+nc 125Vac bassa impedenza
122,17 € / pezzo* -
HXS120HContatore ausiliari/allarmi interruttori h3+ energy
217,73 € / pezzo* -
HXS121HContatti ausiliari/allarme interruttori h3+ energy 250Vac 125Vdc
238,94 € / pezzo* -
HXS122HContatti ausiliari/allarme interuttori h3+ energy 125Vac 30Vdc bassa impedenza
261,77 € / pezzo* -
HYC250HConnettore ausiliario per basi rimovibile/estraibile P160-X/P630
60,72 € / pezzo*
-
HXA039HBlocco Leva A Lucchetti Per x160-P160-x250-P250-x630
66,33 € / pezzo* -
HXB070HCavo interblocco meccanico lunghezza 1m
48,92 € / pezzo* -
HXB071HCavo interblocco meccanico lunghezza 1,5m
61,83 € / pezzo* -
HXS999HSerratura a chiave blocco HXS888H ricambio
92,99 € / pezzo* -
HXW066HInterblocco meccanico a cavo 1 X/P630
84,17 € / pezzo* -
HXW165HInterblocco meccanico diretto 2 X/P630 3poli
254,91 € / pezzo* -
HXW888HBlocco chiave manovre rotative dirette X/P630
120,28 € / pezzo* -
HXW890HBlocco chiave versione estraibile X/P630
120,28 € / pezzo*
-
HXB069HCavo per interblocco elettrico x/P250-x/P630-h1000
53,72 € / pezzo* -
HXD068HINTERBLOCCO ELETTRICO COM MOT H1000-H1000
75,08 € / pezzo*
-
HXW030HManovra rotativa diretta X/P630
116,48 € / pezzo* -
HXW031HManovra rotativa rinviata grigio lunghezza 200mm X/P630
206,50 € / pezzo*
-
HXW032HMan rotativa diretta blocco porta X/P630
134,75 € / pezzo*
-
HXW040HComando motore X/P630 24-48Vdc autoreset
1.441,74 € / pezzo* -
HXW040HKComando motore X/P630 24-48Vdc autoreset con chiave
1.874,26 € / pezzo* -
HXW041HComando motore X/P630 100-120Vdc autoreset
1.441,74 € / pezzo* -
HXW041HKComando motore X/P630 100-120Vdc autoreset con chiave
1.874,26 € / pezzo* -
HXW042HComando motore X/P630 100-240Vac autoreset
1.330,87 € / pezzo* -
HXW042HKComando motore X/P630 100-240Vac autoreset con chiave
1.730,14 € / pezzo*
-
HYC255HMicro posizione P250-X/P630 estraibile
86,47 € / pezzo*
-
HYD031HKit 3 Attacchi Posteriori Per H630 3 Poli 400 A
143,34 € / pezzo* -
HYW001HSet 3 morsetti cavo X/P630 cu/al 3poli sezione 1x35-300mm2
137,36 € / pezzo* -
HYW007HSet 3 morsetti cavo X/P630 cu/al 3poli sezione 2x35-300mm2
185,47 € / pezzo* -
HYW010HSet 4 attacchi anteriori dritti X/P630 4poli 400A
171,09 € / pezzo* -
HYW011HSet 3 attacchi anteriori divaricati X/P630 3poli 400A
70,23 € / pezzo* -
HYW328HConnessione base rimovibile/estraibile X/P630 1polo
28,07 € / pezzo*
-
HYW019HSet 3 setti separatori fasi X/P630 3/4poli
14,45 € / pezzo*
-
HYW200HBase versione rimovibile X/P630 3poli
521,17 € / pezzo* -
HYW300HAdattatore versione rimovibile X/P630 3poli
364,83 € / pezzo* -
HYW330HBase versione estraibile X/P630 3poli
521,17 € / pezzo* -
HYW332HAdattatore versione estraibile X/P630 3poli
521,17 € / pezzo*
-
HYD321HSet 2 calotte base versione rimovibile/estraibile X/P630 3poli
90,79 € / pezzo* -
HYW021HSet 2 calotte attacchi anteriori dritti X/P630 3poli
70,23 € / pezzo* -
HYW023HSet 2 calotte attacchi anteriori divaricati X/P630 3poli
70,23 € / pezzo* -
HYW025HSet 2 calotte attacchi posteriori/versione rimovibile X/P630 3poli
62,34 € / pezzo* -
HYW050HSet 2 setti isolanti retro calotte HYW021H
20,08 € / pezzo* -
HYW052HSet 2 setti isolanti retro calotte HYW023H
20,08 € / pezzo*
-
HTG471HCAVO MODBUS AGARDIO 2XRJ45 + TERRA - LUNGHEZZA 1 M
32,81 € / pezzo* -
HTG472HCAVO MODBUS AGARDIO 2XRJ45 + TERRA - LUNGHEZZA 2 M
35,70 € / pezzo* -
HTG474HCAVO MODBUS AGARDIO 2XRJ45 + TERRA - LUNGHEZZA 3 M
47,53 € / pezzo* -
HTG480HCAVO MODBUS AGARDIO 2XRJ45 - LUNGHEZZA 20 CM
29,80 € / pezzo* -
HTG481HCAVO MODBUS AGARDIO 2XRJ45 - LUNGHEZZA 1 M
32,81 € / pezzo* -
HTG482HCAVO MODBUS AGARDIO 2XRJ45 - LUNGHEZZA 2 M
35,70 € / pezzo* -
HTG484HCAVO MODBUS AGARDIO 2XRJ45 - LUNGHEZZA 5 M
41,65 € / pezzo* -
HTG485HCAVO MODBUS - LUNGHEZZA 25 M
95,21 € / pezzo*
-
HZC019Blocco chiave manovre rotative rinviate
280,64 € / pezzo*

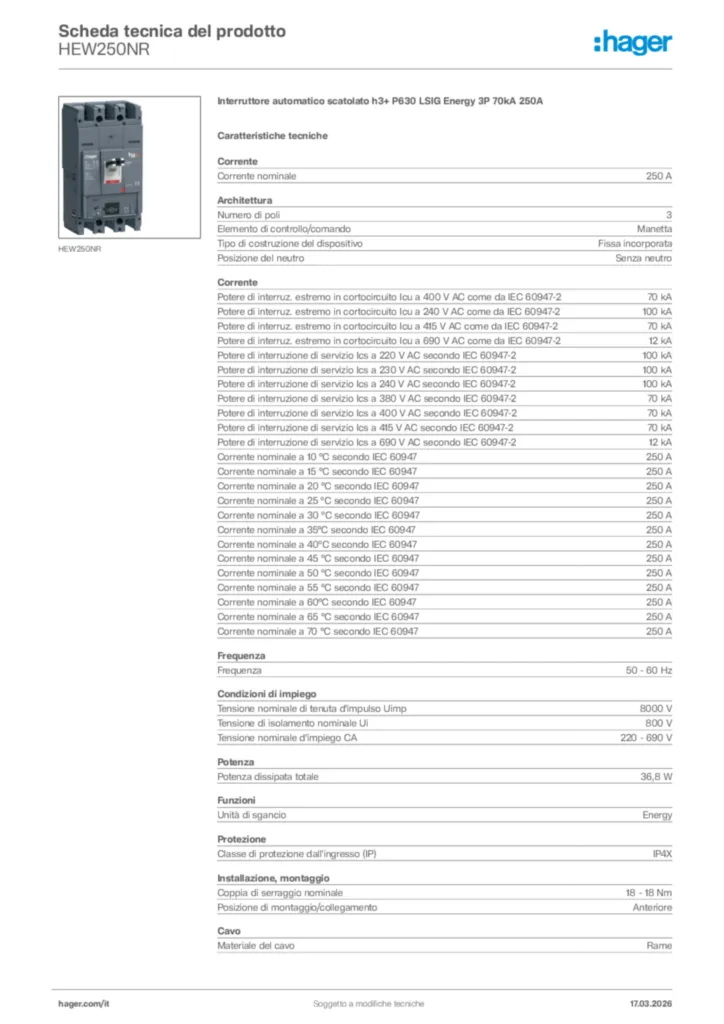

Proprietà tecniche
Corrente
-
Corrente nominale250 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-270 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2100 kA
-
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-270 kA
-
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-212 kA
-
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2100 kA
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2100 kA
-
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2100 kA
-
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-270 kA
-
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-270 kA
-
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-270 kA
-
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-212 kA
-
Corrente nominale a 10 °C secondo IEC 60947250 A
-
Corrente nominale a 15 °C secondo IEC 60947250 A
-
Corrente nominale a 20 °C secondo IEC 60947250 A
-
Corrente nominale a 25 °C secondo IEC 60947250 A
-
Corrente nominale a 30 °C secondo IEC 60947250 A
-
Corrente nominale a 35°C secondo IEC 60947250 A
-
Corrente nominale a 40°C secondo IEC 60947250 A
-
Corrente nominale a 45 °C secondo IEC 60947250 A
-
Corrente nominale a 50 °C secondo IEC 60947250 A
-
Corrente nominale a 55 °C secondo IEC 60947250 A
-
Corrente nominale a 60°C secondo IEC 60947250 A
-
Corrente nominale a 65 °C secondo IEC 60947250 A
-
Corrente nominale a 70 °C secondo IEC 60947250 A
Architettura
-
Numero di poli3
-
Elemento di controllo/comandoManetta
-
Tipo di costruzione del dispositivoFissa incorporata
-
Posizione del neutroSenza neutro
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale d'impiego CA220 - 690 V
Funzioni
-
Unità di sgancioEnergy
Potenza
-
Potenza dissipata totale36,8 W
Installazione, montaggio
-
Coppia di serraggio nominale18 - 18 Nm
-
Posizione di montaggio/collegamentoAnteriore
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Cavo
-
Materiale del cavoRame
Compatibilità
-
Compatibile con RDC AOBSÌ
-
Adatto per guida DINNo
-
Idoneo per quadro di distribuzioneSÌ
Serie
-
Altezza260 mm
-
Larghezza140 mm
-
Profondità150 mm
Impostazioni
-
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve122,85 - 2500,0 A
Protezione elettrica
-
Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protezione di breve durata (std): corrente (Isd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Protezione di breve durata (std): ritardo (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protezione istantanea (li): coefficiente di regolazione del quadrante3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Manuale operativo
Communication manual for h3+ Moulded case circuit breaker up to 250A (DE, 2019-01)
Manuale operativo de-DE 2019-01-31
PDF5,94 MB
Manuale operativo it-IT 2020-01-01
PDF3,58 MB
Operating manual International 2020-09-21
Manuale operativo International 2020-09-21
PDF13,53 MB -
Manuale di istruzioni
Manuale di istruzioni International 2025-01-21
PDF10,29 MB -
Manuale di installazione
Manuale di installazione International 2019-10-09
PDF2,77 MB -
Informazioni sui prodotti
Voce di capitolato h3+ interruttori scatolati versioni comunicanti
Informazioni sui prodotti it-IT 2025-01-30
PDF596,59 kB -
Appendice tecnica (singolo prodotto)
Appendice tecnica (singolo prodotto) de-DE 2021-10-20
PDF847,80 kB -
File STEP
CAD file for MCCB 630A 3P
File STEP International 2023-11-24
STP921,20 kB -
Guida
Guida de-DE 2020-01-29
PDF42,20 MB
Handbook International 26-08-2024
Guida International 2019-10-09
PDF48,75 MB
Handbook it-IT 2017-09-21
Guida it-IT 2023-03-23
PDF38,90 MB
Technischer Katalog
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Dichiarazione di conformità
EU Declaration of Conformity
PDF588,41 kB
EU declaration of conformity
PDF569,34 kB
Più documentazione
Scopri di più su questa gamma di prodotti
-
5
-
1
HDA016LInterruttore automatico x160 3 Poli 18 kA 16 A sganciatore magnetotermicoPrezzo186,12 €/ pezzo * -
2
HDA017LInterruttore automatico x160 4 Poli 18 kA 16 A sganciatore magnetotermicoPrezzo247,19 €/ pezzo * -
3
HDA020LInterruttore automatico x160 3 Poli 18 kA 20 A sganciatore magnetotermicoPrezzo186,12 €/ pezzo * -
4
HDA021LInterruttore automatico x160 4 Poli 18 kA 20 A sganciatore magnetotermicoPrezzo247,19 €/ pezzo *
-
5
HDA025LInterruttore automatico x160 3 Poli 18 kA 25 A sganciatore magnetotermicoPrezzo186,12 €/ pezzo *
