Tout savoir sur la norme
NF C 15-100
La NF C 15-100 est une norme électrique française qui détaille les caractéristiques des installations électriques et les règles de mise en œuvre. C'est la bible des professionnels de l'électricité.
Que dit la norme
NF C 15-100 ?
Elle fixe les règles minimales pour la conception, la réalisation, la vérification et la maintenance des installations électriques. Que ce soit dans les installations neuves ou en rénovation, la NF C 15-100 garantit la sécurité des biens et des personnes, ainsi que la fiabilité et l'efficacité des installations électriques.
La NF C 15-100
évolue...
La norme NF C 15-100 vient d’être mise à jour pour répondre aux évolutions du marché. La norme unique se transforme en une série de 21 normes, facilitant ainsi leur maintien à jour et leur adaptation aux différentes typologies d’installations.
Les guides d’application de la série NF C 15-100 seront mis à jour en 2024-2025. Les modalités seront disponibles sur le site de l’AFNOR. La nouvelle série de la norme Française d'installation électrique NF C 15-100 à été publiée en août 2024. La version actuelle reste en vigueur encore 12 mois et au titre de la réglementation qui les cite. La date à considérer est celle de la date de dépôt de demande de permis de construire, ou à défaut la date de déclaration préalable de construction, ou de signature du marché, ou encore, la date d’accusé de réception de commande.
Principaux changements
de la norme NF C 15-100
Les parafoudres
• Recommandation d'ajouter un parafoudre supplémentaire pour les équipements à protéger situés à plus de 10 mètres du tableau électrique, contre 30 mètres précédemment.
• Obligation d'un parafoudre sur l'installation de communication en cuivre dans le cas où il y a un parafoudre dans le tableau électrique basse tension.
Les Protecteurs d'Arcs
Introduction des Dispositifs pour la Détection de Défaut d’Arcs (AFDD ou DPDA) :
• recommandés pour la protection des circuits "prises de courant"
- contre les arcs dangereux,
- dans les lieux considérés comme critiques (risque d'incendies élevé ou lieux avec des biens irremplaçables),
• recommandés pour les circuits alimentant des équipements en permanence (VMC, pompe de piscine,...).
La sécurité par type F
• Le type F garantit un niveau de protection au moins égal à celui de type A. Il est également moins sensible aux déclenchements intempestifs.
• Exigé en tête des circuits alimentant des équipements avec variateur de vitesse monophasé (exemple": pompe de piscine, climatisation, pompe à chaleur).
Les infrastructures de recharge pour véhicules électriques (NF C 15-100-7-722)
• Nouvelle norme qui fixe les obligations en matière de pré-équipement et d'équipement des infrastructures de recharge pour véhicules électriques.
• Obligation d'avoir un circuit spécialisé par prise dédiée à la recharge ou par borne protégé par un DDR en fonction du mode de charge : type A ou F en monophasé et type B en triphasé.
• Le dimensionnement des câbles et des protections suivant les valeurs indiquées sur la borne.
L'efficacité énergétique (NF C 15-100-8-1)
• Recommandation pour la conception d'une installation électrique efficace énergétiquement.
Les réseaux de communication (NF C 15-100-11)
• Règles d'installation depuis l'adduction jusqu'au socle de prise de communication.
• Contrôle des installations de communication.
Règle dans le cas du raccordement d'une nouvelle source d'électricité en amont du tableau électrique
• Le dimensionnement du tableau électrique doit tenir compte de la puissance fournie par le réseau et de la puissance supplémentaire de la production locale.
Domaines d'application
de la NF C 15-100
Tableau électrique
Le tableau électrique étant le cœur de l'installation électrique d'un bâtiment, il doit être facilement accessible et protégé contre l'humidité et les températures extrêmes.
Selon la norme NF C 15-100-10, il doit inclure une protection générale contre les surintensités, comme un disjoncteur général. De plus, ce dernier doit disposer de suffisamment d'espace pour accueillir tous les dispositifs de protection nécessaires et être clairement étiqueté pour identifier chaque circuit.
Tableau électrique pour le résidentiel
Armoire électrique pour le tertiaire

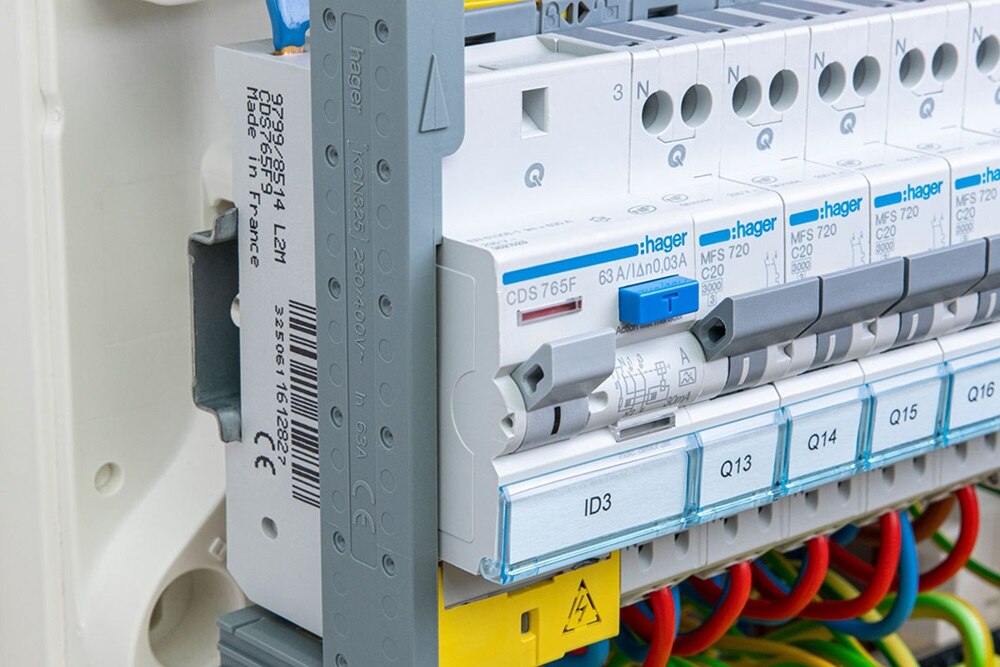

Choix des dispositifs différentiels
Les dispositifs différentiels sont essentiels pour la sécurité des personnes contre les chocs électriques.
La norme NF C 15-100-10 exige l'installation de dispositifs différentiels de type A pour les circuits spécifiques, tels que les lave-linges et les plaques de cuisson, et de type AC pour les autres circuits classiques. Le DDR de type F est, quant à lui, exigé en tête des circuits alimentant des équipements avec variateur de vitesse monophasé. La sensibilité des dispositifs doit être de 30 mA pour protéger les personnes, tandis que des dispositifs de 300 mA peuvent être utilisés pour la protection contre les incendies.
Dispositifs différentiels de type F
Protection contre les défauts d'arcs
Les défauts d'arc peuvent causer des incendies dangereux, ce qui rend leur détection cruciale.
La NF C 15-100-1 recommande l'installation de dispositifs de protection contre les défauts d’arcs (DPDA ou AFDD) pour les circuits prises dans les lieux considérés comme critiques tels que les lieux à risques d'incendie ou les lieux avec des biens irremplaçables. Elle recommande aussi ce dispositif pour les équipements fonctionnant en permanence, comme les VMC ou les pompes de piscine. Il vient compléter les dispositifs traditionnels de l'installation électrique.

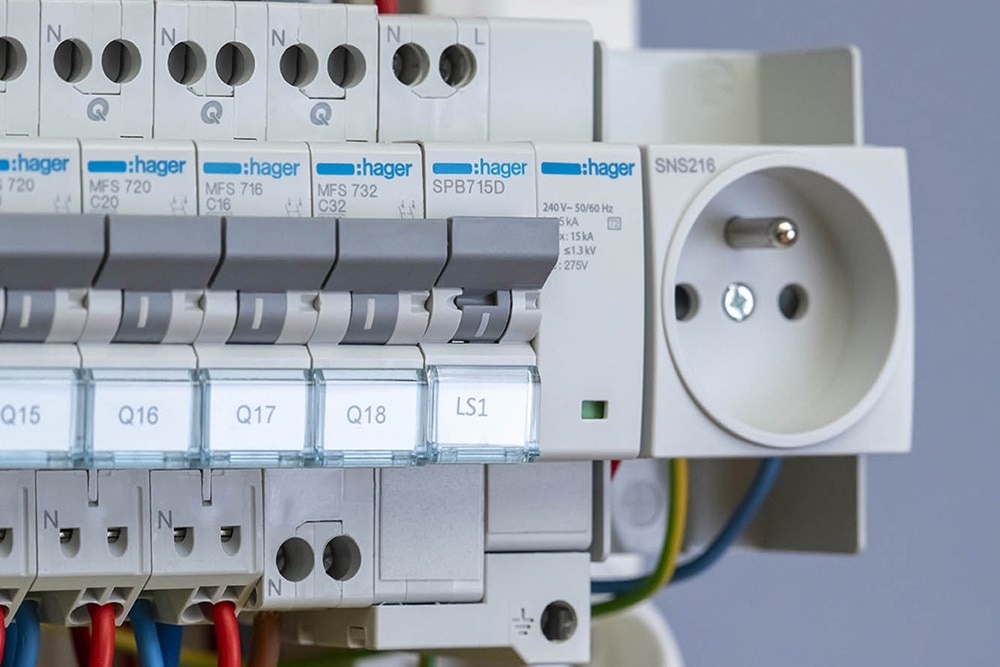

Protection contre la foudre
Pour protéger les installations électriques contre la foudre, la norme NF C 15-100-1 stipule l'installation de parafoudres, notamment dans les régions sujettes à de fréquents orages. Ces parafoudres doivent être installés au niveau du tableau principal pour protéger l'ensemble de l'installation. De plus, lorsqu'un parafoudre est installé sur l'installation électrique basse tension, il est également demandé de mettre en œuvre un parafoudre sur l'installation de communication raccordée à un réseau extérieur en cuivre. Une mise à la terre adaptée est indispensable pour leur efficacité.

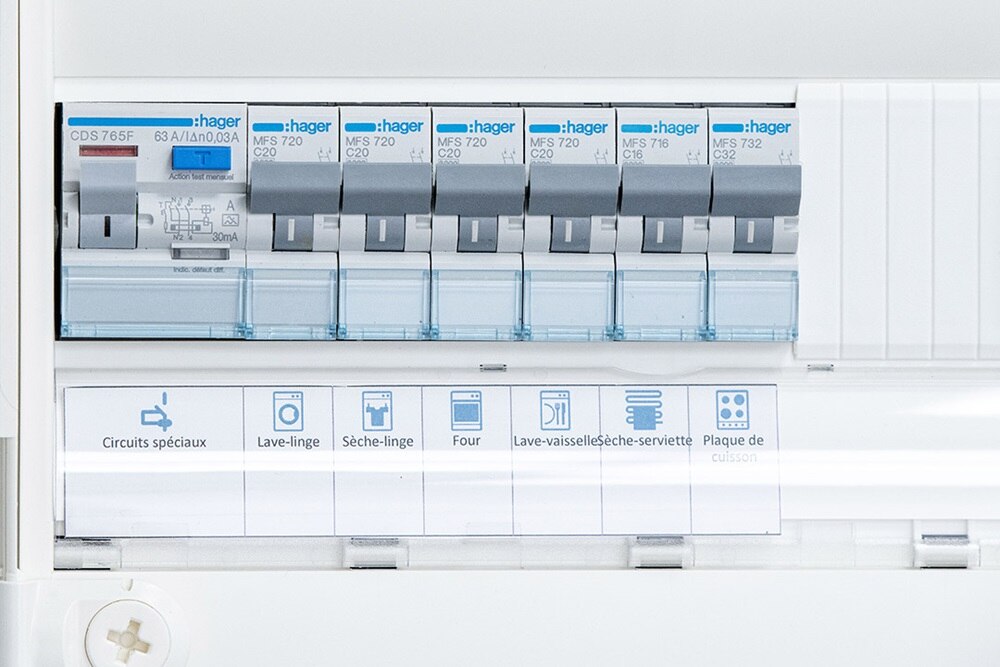

Identification des circuits et schémas de l’installation
L'identification des circuits est cruciale pour la maintenance et les interventions rapides. La norme exige ainsi que chaque disjoncteur et interrupteur différentiel du tableau électrique soit étiqueté. De plus, pour faciliter la gestion de l'installation, un schéma doit être disponible, indiquant la répartition des circuits et l'emplacement des différents équipements.
Avec l'application Hager Ready, gagnez du temps dans la réalisation de vos tableaux électriques et assurez-vous qu'ils respectent la norme NF C 15-100. Depuis votre PC, votre smartphone ou votre tablette, créez et imprimez vos schémas électriques et vos étiquettes de repérages.

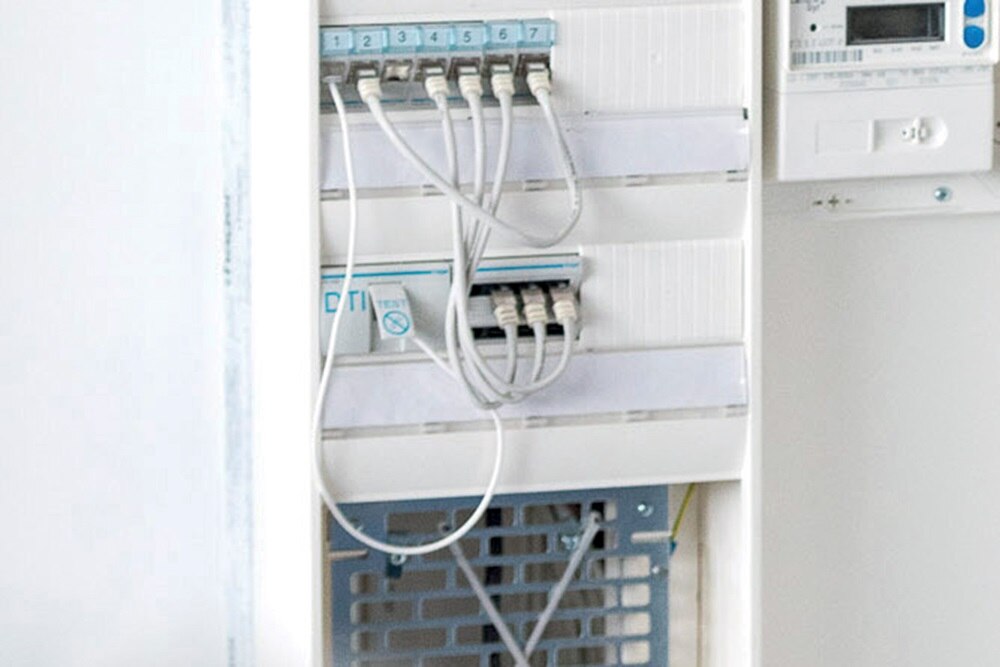

Réseaux de communication
La norme NF C 15-100-11 définit des exigences pour les réseaux de communication dans tous les bâtiments comprenant des logements résidentiels. Chaque logement doit être équipé d'un réseau de communication permettant l'accès à Internet, au téléphone et à la TV, avec des prises RJ45 installées dans les pièces principales. Un coffret de communication doit centraliser toutes les connexions de téléphonie et d'Internet pour une gestion optimale.
Prise de communication
La prise de communication est une prise murale (RJ45) qui est un élément essentiel d'un réseau informatique domestique ou professionnel. Elle permet de relier différents appareils électroniques à un réseau informatique. Elle distribue les signaux numériques nécessaires pour le téléphone, internet et la télévision. Elle permet de raccorder les équipements numériques à un point central.

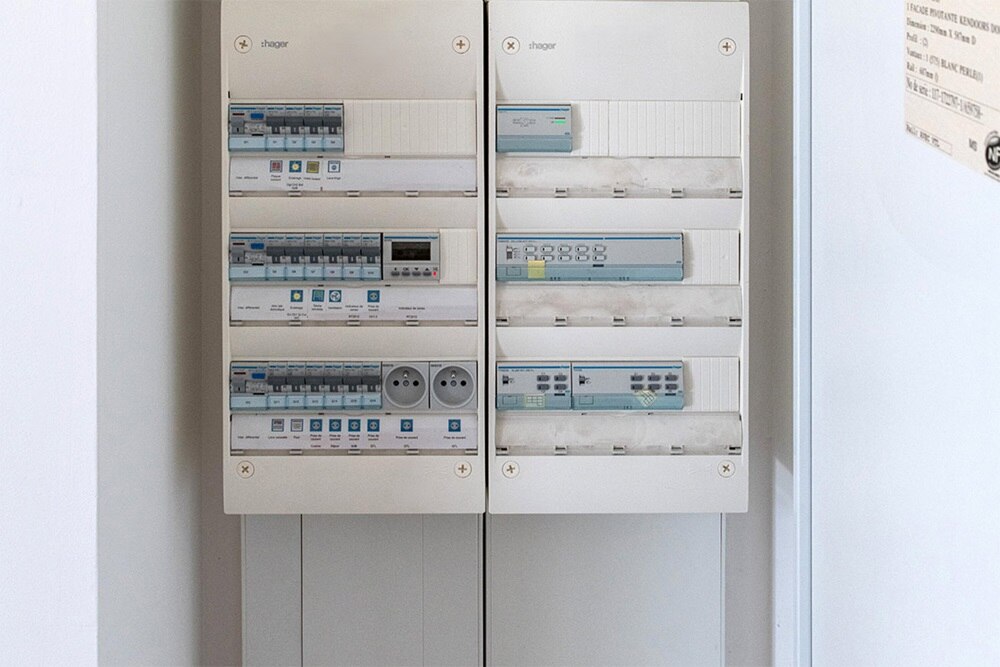

Gaine Technique de Logement (GTL)
La gaine technique de logement (GTL) est un espace dédié à l’arrivée et à la répartition des câbles dans un bâtiment. Elle doit être installée à proximité immédiate de l'arrivée d'électricité du logement et contenir le tableau électrique principal ainsi que le coffret de communication. La GTL doit permettre un accès facile pour l'installation et la maintenance des équipements électriques.
RE2020
La réglementation environnementale 2020 (RE2020) vise à améliorer la performance énergétique des bâtiments. En lien avec la norme NF C 15-100, cela implique que l'installation électrique doit favoriser l'efficacité énergétique, par exemple en utilisant des dispositifs de gestion de l'énergie et des équipements à faible consommation. Il est également crucial de prévoir et faciliter l'intégration de systèmes de production d'énergie renouvelable, comme les panneaux solaires.
Borne de recharge pour véhicule électrique
Pour les bornes de recharge de véhicules électriques, la norme NF C 15-100-7-722 stipule l'installation d'un circuit spécialisé par prise dédiée à la recharge ou par borne. Chaque point de recharge doit être protégé individuellement par un DDR 30 mA de type A ou F ou de type B en fonction du mode de charge, assurant ainsi une recharge sécurisée et efficace des véhicules électrique.
Comment appliquer
la norme NF C 15-100 ?
Se former à la norme NF C 15-100
Pour que les installations électriques soient fiables, sûres et durables, il est fondamental pour un professionnel de la filière électrique, de se former à la norme NF C 15-100. La formation vous permet de développer vos savoir-faire, assure une adaptation aux nouvelles technologies et offre un réel avantage concurrentiel.
Que vous soyez débutant, confirmé ou expert, notre offre de formations sur mesure répond aux multiples facettes des professionnels de l'électricité : artisans électriciens, chefs d’entreprise, personnels de la distribution, fédérations professionnelles, enseignement, bureaux d’études...
• Réalisez une installation électrique dans l'habitat (REA001)
• Appliquez la NF C 15-100 pour l’installation électrique d’un tertiaire de proximité (REA931)
• Maîtriser la norme NF C 15-100 (REA012)
Hager Ready, l'assistant digital pour être conforme à la NF C 15-100
Hager Ready est un outil performant pour les électriciens qui souhaitent s'assurer de la conformité de leurs installations électriques à la norme NF C 15-100. Cette application disponible sur mobile et PC facilite la conception, la configuration, la gestion, la maintenance, et la conformité des installations électriques.
Télécharger le guide réglementaire et normatif
Pour appliquer la NF C 15-100, il est important de connaitre l'ensemble des règles présentes dans ce guide réglementaire et normatif. Téléchargez gratuitement le guide en version PDF pour l'avoir avec vous à tout moment.
-
Où trouver la norme ?
Il y a plusieurs solutions pour accéder à la norme NF C 15-100 :
• Elle peut être achetée sur le site de l'AFNOR (Association Française de Normalisation).
• Vous pouvez vous renseigner au près de Consuel.
• Lors de formations professionnelles sur les installations électriques.
• Via un service en ligne qui propose des abonnements professionnels, souvent utilisé par les entreprises et les professionnels de l'électricité.
• Dans les librairies spécialisées dans les ouvrages professionnels et techniques.
• Dans des bibliothèques universitaires ou centres de documentation spécialisés en ingénierie et en technologie.
Dans n'importe quel cas, assurez-vous d'acquérir la dernière mise à jour de la norme, y compris les amendements les plus récents.
-
Pourquoi se conformer à la norme NF C 15-100 ?
Il est essentiel d'être conforme à la norme NF C 15-100 pour des raisons de sécurité, de légalité, de performance et de valeur ajoutée.
Lorsque vous construisez un logement neuf ou effectuez des travaux de rénovation, la conformité de votre installation électrique doit obligatoirement être validée. L’attestation Consuel est le gage du respect de la norme. -
Comment savoir si mon installation électrique est conforme à la norme NF C 15-100 ?
Seul un professionnel qualifié et certifié peut dresser un bilan électrique de votre installation. Il doit être certifié par le COFRAC (Comité Français d’Accréditation), avoir une assurance responsabilité civile professionnelle et être impartial et indépendant.
Je vérifie le certificat d’un diagnostiqueur
-
Quels sont les principales nouveautés de la nouvelle série de normes NF C 15-100 ?
• Nouvelle organisation de la série de Normes
• Introduction des dispositifs de détection de défauts d'arcs
• Protection contre les surtensions d'origine atmosphérique
• Introduction du DDR de type F pour les circuits avec variateur de vitesse monophasé
• Infrastructures de recharge de véhicule électrique
• Efficacité énergétique
• Réseau numérique dans les bâtiments d'habitation
