Suisse
Réglette coupe-circuits sectionnable à coupure en charge HPC, fv+, DIN3, 630 A, commutation tripolaire, protection antirouille, pour systèmes Univers N, montage sur système de jeux de barres de 185 mm, préparé pour borne de raccordement V, avec couvercle cache-bornes court
EAN
7611919014861
E-nr.
847 012 779
VPE
1 pc.
Groupe de rabais
62
Réglette coupe-circuits HPC fv+ DIN3 630A 3p antirouille prép. racc. V UniversN LV8SG3VPS
Prix*
441.00 CHF
/ pc.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Borne de barre collectrice 4 product.page.accessories.products-available -
Accessoires mécaniques pour appareillage basse tension 27 product.page.accessories.products-available -
Jeu de barres de phase de puissance 1 product.page.accessories.products-available -
Système de repérage 3 product.page.accessories.products-available -
Boulon 6 product.page.accessories.products-available -
Accessoire pour socles de fusibles NH 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
LVZKR
Borne de barre omnibus pour capot compartiment vide
27.15 CHF / jeu* -
LVZKPlage de raccordement taille 1-3, anti rouille pour d'épaisseurs 5 - 10 mm, SET
41.65 CHF / jeu* -
LVZAFVRaccord PEN pour bornes en V
13.90 CHF / pc.* -
LVZAZVRaccord PEN pour bornes en V raccords décalés
22.25 CHF / pc.*
-
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturation
9.05 CHF / jeu* -
LV8ZMKKSupport d´appareil court FV+ taille 1-3; haut. 97mm, appareil de mesure 72x72mm
13.35 CHF / pc.* -
LV8ZMKESupport d´appareil court FV+ taille 1-3; haut. 97mm, appareils enfichables, 1phasé
22.70 CHF / pc.* -
LV8ZMKDSupport d´appareil court FV+ taille 1-3;haut. 97mm, appareils enfichables, 3phasé
29.40 CHF / pc.* -
LV8ZMKBSupport d´appareil court FV+ taille 1-3; haut. 97mm, appareil de mesure 72x72mm
10.70 CHF / pc.* -
LV8ZMKSupport d'appareil pour FV+ taille 1-3; longueur 120mm, découpe 72x72mm
14.75 CHF / pc.* -
LV8ZMBSupport d´appareil long pour FV+ taille 1-3, hauteur 120mm, à élément aveugle
12.00 CHF / pc.* -
LVZBERABouchon obturateur pour compartiment vide LVZRAT
1.35 CHF / pc.* -
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
85.90 CHF / pc.* -
LVZGATSupport d´appareil profond LV support de bornes de sectionnement, avec vis
38.80 CHF / pc.* -
LVZRATV
Capot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparent
69.30 CHF / pc.* -
LVZPHCapot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
52.70 CHF / pc.* -
LVZGDSupport d'appareil profond LV pour montage d´appareils et bornes, avec vis
34.65 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
62.40 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
55.60 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
83.30 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
59.80 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
65.30 CHF / pc.* -
LVZAKLVolet de recouvrement pour HPC1-HPC3
8.35 CHF / jeu* -
LVZASCapot latéral
22.25 CHF / pc.*
-
LVZ1230
Vis de fixation M12x30 avec élém. amortissant pour jeu de barres, fv+/LV 1-3
11.30 CHF / pc.* -
LVZSRVis M12x30 pour raccordement de barre omnibus inoxydable
11.90 CHF / jeu* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.60 CHF / jeu* -
LVZSG50
Raccord fileté M12x30
94.20 CHF / jeu* -
LVZSIVis M12x30 pour raccordement de barre omnibus six pans creux
8.00 CHF / jeu* -
LVZSR50
Raccord fileté M12x30 inoxydable
166.50 CHF / jeu*
-
LVZW150Transformateur de Courant pour LV NH1-3 150/5A 2, 5VA Classe 1
55.20 CHF / pc.* -
LVZW250Transformateur de Courant pour LV NH1-3 250/5A 5VA Classe 1
55.20 CHF / pc.* -
LVZW400Transformateur de Courant pour LV NH1-3 400/5A 5VA Classe 1
55.20 CHF / pc.* -
LVZW500Transformateur de Courant pour LV NH1-3 500/5A 5VA Classe 1
55.20 CHF / pc.* -
LVZW600Transformateur de Courant pour LV NH1-3 600/5A 5VA Classe 1
55.20 CHF / pc.* -
LVZW800Transformateur de Courant pour LV NH1-3 800/5A 5VA Classe 1
79.60 CHF / pc.* -
LVZWE400Transformateur de Courant pour LV NH1-3 400/1A 5VA Classe 1
83.20 CHF / pc.* -
LVZWE600Transformateur de Courant pour LV NH1-3 600/1A 5VA Classe 1
83.20 CHF / pc.* -
LVZW300K05Transformateur de Courant E_ pour LV NH1-3 300/5A 2, 5VA Classe 0, 5S CH
94.20 CHF / pc.* -
LVZW300K05GTransf. courant 300/5A 2.5VA cl.0.5s calibré
160.00 CHF / pc.* -
LVZW401K05Transformateur de Courant E_ pour LV NH1-3 400/5A 5VA Classe 0, 5S CH
103.50 CHF / pc.* -
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
168.50 CHF / pc.* -
LVZW601K05Transformateur de Courant E_ pour LV NH1-3 600/5A 5VA Classe 0, 5S CH
103.50 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
174.00 CHF / pc.* -
LVZW801K05Transformateur de Courant E_ pour LV NH1-3 800/5A 5VA Classe 0, 5S CH
118.50 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
202.00 CHF / pc.*
-
LVZPBCache-profil pour LV, longueur 850mm pour latérales recouvrement
33.25 CHF / jeu* -
LVZRADCouvercle d'emplacement vid, largeur 100mm, adapteur jeux de barres taille 1-3
44.40 CHF / pc.* -
LVZRACouvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
63.90 CHF / pc.* -
LV8ZAGCache long FV+ 1-3, adaptation de longueur à 100mm, profondeur de montage 150mm
18.60 CHF / pc.* -
LV8ZHCRCache de levier rouge, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.* -
LV8ZHCGCache de levier vert, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.*
-
LVZSAIndicateur de position LV, microrupteur contact NO ou contact NF, LV taille 1-3
13.90 CHF / pc.* -
LVZVKJeu de câblage LV taille 1-3 pour limiteur de tension triphasé
36.75 CHF / jeu* -
LVZVKSEJeu de câblage transformateurs de courant LV taille 1-3, 1-phasé, d´porte-câbles
32.10 CHF / jeu* -
LVZVKSDJeu de câblage transformateurs de courant LV taille 1-3, 3-phasé, d´porte-câbles
50.30 CHF / jeu*
-
LVZVABorne en V aluminium pour fv+ / LV taille 1-3, re/se/rm/sm up to 300mm², 3 pces
45.80 CHF / jeu* -
LVZVSBorne en V, fv+/LV taille 1-3, support d'insertion, fermeture non amovible, 3pce
49.95 CHF / jeu* -
LVZVSEBorne en V pour fv+/LV taille 1-3, support d'insertion, fermeture amovible, 3pce
58.30 CHF / jeu*
-
LVZITSupport isolant 3P barres distrib. de cellule 185mm distance au centre de phase
32.50 CHF / pc.* -
LVZIT1Support isolant pour barre N/PEN
16.65 CHF / pc.* -
LVZITP84.30 CHF / pc.*
-
LV8ZLPClé pour fermer NH00, NH1, NH2, NH3, 3 pôles, Set 3 part
7.50 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
14.15 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
11.30 CHF / pc.*
-
LVZAK12Rondelle de serrage M12
3.75 CHF / pc.* -
LVZAK8Rondelle de serrage M8
4.25 CHF / pc.*
-
LVZAS100Vis à tête crochet M12x132mm pour 2x100x10 sans transfo. / 2x80x10 avec transfo.
21.25 CHF / pc.* -
LVZAS120Vis à tête crochet M12x155mm pour 2x100x10 avec Transformateur de courant
26.25 CHF / pc.* -
LVZAS40Vis à tête crochet M12x70mm pour 2x40x10 sans Transformateur de courant
15.55 CHF / pc.* -
LVZAS50Vis à tête crochet M12x80mm pour 2x50x10 sans Transformateur de courant
16.05 CHF / pc.* -
LVZAS60Vis à tête crochet M12x90mm pour 2x60x10 sans transfo. / 2x40x10 avec transfo.
16.60 CHF / pc.* -
LVZAS70Vis à tête crochet M12x102mm pour 2x50x10 avec Transformateur de courant
17.55 CHF / pc.* -
LVZAS80Vis à tête crochet M12x112mm pour 2x80x10 sans transfo. / 2x60x10 avec transfo.
18.70 CHF / pc.*
-
LVZGM12RÉcrou coulissant M12 avec ressort de pression
5.75 CHF / pc.* -
LVZGM8RÉcrou coulissant M8 avec ressort de pression
5.75 CHF / pc.*
-
LVZM12Écrou à sertir M12
4.40 CHF / pc.* -
LVZM1250
Écrou à sertir M12 (50 pièces)
185.50 CHF / jeu* -
LVZM8Écrou à sertir M8
3.05 CHF / pc.* -
LVZM850
Écrou à sertir M8 (50 pièces)
126.00 CHF / jeu*
-
LVZMS150Ampèremètre 150A enfichable
208.00 CHF / pc.* -
LVZMS240-600Ampèremètre 240/5A 2.5VA pour Transformateur de courant 600A, enfichable
227.00 CHF / pc.* -
LVZMS250Ampèremètre 250A enfichable
208.00 CHF / pc.* -
LVZMS360-600Ampèremètre 360/5A 2.5VA pour Transformateur de courant 600A, enfichable
227.00 CHF / pc.* -
LVZMS400Ampèremètre 400A enfichable
208.00 CHF / pc.* -
LVZMS500Ampèremètre 500A enfichable
208.00 CHF / pc.* -
LVZMS600Ampèremètre 600A enfichable
208.00 CHF / pc.* -
LVZMV150Ampèremètre 150A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV250Ampèremètre 250A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV400Ampèremètre 400A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV600Ampèremètre 600A classe 3 encastré 72x72mm
201.00 CHF / pc.*
-
LVZRAD80D
Capot cellule vide 100mm avec fixation
44.40 CHF / pc.* -
LVZRAD80DXCapot cellule vide 100mm sans fixation
63.90 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné d'emploi en AC23 en catégorie B / 400V630 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V630 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V630 A
-
Courant assigné d'emploi en AC21 en catégorie B / 800V400 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2630 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2630 A
-
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2400 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4100 kA
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094725 kA
-
Courant nominal de la cartouche fusible50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
-
Courant assigné admissible sous 1 seconde IEC6094715 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseRaccordement direct
-
Type de montageFixation par vis
Raccordement
-
Type de connexion / priseBorne à collier
-
Type de couvercle terminalCouvercle court de borne
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue400 - 800 V
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur189 mm
Puissance
-
Puissance dissipée totale sous IN111 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil48 W
-
Pertes en puissance à pleine charge255 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureOui
catalog.pageproduct.title_sustainability.h2
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
catalog.pageproduct.sustainability_block.downloads_h3
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LV8SG3VPS
-
GeneratedProductDatasheet

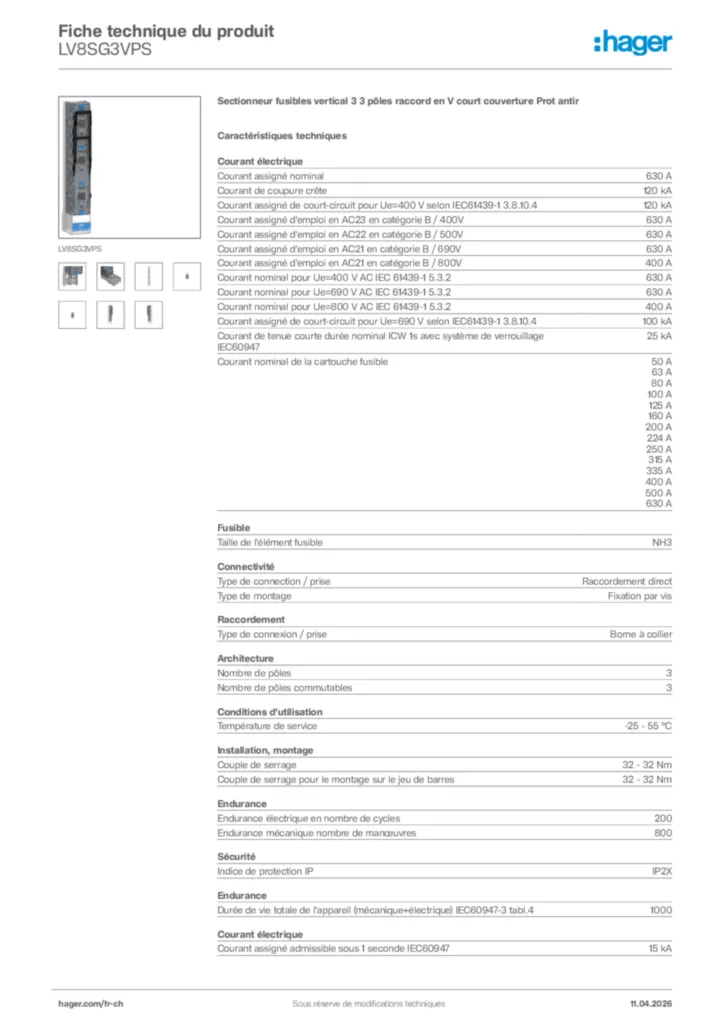

Hager Fiche technique du produit LV8SG3VPS
Sectionneur fusibles vertical 3 3 pôles raccord en V court couverture Prot antir
PDF -
Instructions de montage
Guide d'installation International 2025-10-24
PDF17,72 MB
Guide d'installation de-DE 2026-04-28
PDF52,04 MB
Guide d'installation en-GB 2026-04-28
PDF39,54 MB
Guide d'installation fr-FR 2026-04-28
PDF49,85 MB -
Informations normatives & environnementales
Déclaration de conformité en-GB 2026-10-23
PDF380,11 kB
Plus de téléchargements
Découvrez les autres produits de cette gamme
-
5
-
1
LV8Y1BPorte-étiquette pour sectionneur fusible verical coupe-circuit 1Prix*7.95 CHF/ pc. * -
2
LV8Y00WPlaquette indicatrice à rechange taille 00 (50 pièces)Prix*5.35 CHF/ pc. * -
3
LV8Y1000BPorte-étiquette pour réglette sectionneur 1000APrix*7.95 CHF/ pc. * -
4
LV8Y00LPSectionneur à fusibles vertical couvercle 00 160A 185mm 3 pôlePrix*42.70 CHF/ pc. * -
5
LV8Y1LESectionneur fusibles vertical couvercle 1 1 pôlesPrix*21.40 CHF/ pc. *
