Suisse
Réglette coupe-circuits sectionnable à coupure en charge HPC, fv+, DIN3, 630 A, commutation unipolaire, protection antirouille, montage sur système de jeux de barres de 185 mm, raccordement avec borne d’insertion en acier
EAN
7611919009249
E-nr.
847 012 649
VPE
1 pc.
Groupe de rabais
62
Réglette coupe-circuits HPC fv+ DIN3 630A 1p antirouille borne insert en acier LV8SG3RTE
Prix*
475.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Borne de barre collectrice 4 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 24 produit(s) disponible(s) -
Jeu de barres de phase de puissance 1 produit(s) disponible(s) -
Accessoires pour instrument de mesure et de test 1 produit(s) disponible(s) -
Boulon 7 produit(s) disponible(s) -
Système de repérage 2 produit(s) disponible(s)
Complétez votre système
-
LVZKR
Borne de barre omnibus pour capot compartiment vide
25.35 CHF / jeu* -
LVZKPlage de raccordement taille 1-3, anti rouille pour d'épaisseurs 5 - 10 mm, SET
38.90 CHF / jeu* -
LVZAFRaccord PEN pour raccord à vis/boulon M12 bornes à insérer en acier
14.30 CHF / pc.* -
LVZAZRaccord PEN pour raccord à vis/boulon M12
21.55 CHF / pc.*
-
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturation
8.45 CHF / jeu* -
LVZBERABouchon obturateur pour compartiment vide LVZRAT
1.25 CHF / pc.* -
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
80.20 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
61.00 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
55.80 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
77.80 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
51.90 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
58.30 CHF / pc.* -
LVZGDSupport d'appareil profond LV pour montage d´appareils et bornes, avec vis
32.35 CHF / pc.* -
LVZMKDSupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 3phasé
28.50 CHF / pc.* -
LVZMKESupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 1phasé
22.00 CHF / pc.* -
LVZMKBSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
10.35 CHF / pc.* -
LVZMBSupport d´appareil longueur LV taille 1-3, hauteur 120mm, à élément aveugle
11.65 CHF / pc.* -
LVZMKSupport d'appareil pour LV taille 1-3; longueur 120mm avec découpe 72x72mm
14.30 CHF / pc.* -
LVZPHCapot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
49.25 CHF / pc.* -
LVZRATV
Capot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparent
64.70 CHF / pc.* -
LVZAKLVolet de recouvrement pour HPC1-HPC3
7.80 CHF / jeu* -
LVZASCapot latéral
20.75 CHF / pc.* -
LVZBERAX
Bouchon obturateur pour compartiment vide LVZRAT (200 pièces)
1.20 CHF / pc.* -
LVZPZDésignation conducteur externe L1-L3 (10 de chaque)
9.20 CHF / jeu*
-
LVZ0820
Vis de fixation LV M8x20 pour jeu de barres, LV taille 1-3
8.30 CHF / pc.* -
LVZ1230Vis de fixation LV M12x30 avec élément amortissant enroulé pour jeu de barre
11.45 CHF / pc.* -
LVZSRVis M12x30 pour raccordement de barre omnibus inoxydable
11.10 CHF / jeu* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.15 CHF / jeu* -
LVZSG50
Raccord fileté M12x30
88.00 CHF / jeu* -
LVZSI
Vis M12x30 pour raccordement de barre omnibus six pans creux
7.45 CHF / jeu* -
LVZSR50
Raccord fileté M12x30 inoxydable
155.50 CHF / jeu*
-
LVZW250Transformateur de Courant pour LV NH1-3 250/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW300K05Transformateur de Courant E_ pour LV NH1-3 300/5A 2, 5VA Classe 0, 5S CH
87.20 CHF / pc.* -
LVZWE600Transformateur de Courant pour LV NH1-3 600/1A 5VA Classe 1
77.00 CHF / pc.* -
LVZWE400Transformateur de Courant pour LV NH1-3 400/1A 5VA Classe 1
77.00 CHF / pc.* -
LVZW1000Transformateur de Courant pour LV NH1-3 1000/5A 5VA Classe 1
98.30 CHF / pc.* -
LVZW800Transformateur de Courant pour LV NH1-3 800/5A 5VA Classe 1
73.70 CHF / pc.* -
LVZW600Transformateur de Courant pour LV NH1-3 600/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW500Transformateur de Courant pour LV NH1-3 500/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW400Transformateur de Courant pour LV NH1-3 400/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW150Transformateur de Courant pour LV NH1-3 150/5A 2, 5VA Classe 1
51.10 CHF / pc.* -
LVZW300K05GTransf. courant 300/5A 2.5VA cl.0.5s calibré
148.00 CHF / pc.* -
LVZW401K05Transformateur de Courant E_ pour LV NH1-3 400/5A 5VA Classe 0, 5S CH
95.80 CHF / pc.* -
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
156.00 CHF / pc.* -
LVZW601K05Transformateur de Courant E_ pour LV NH1-3 600/5A 5VA Classe 0, 5S CH
95.80 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
161.00 CHF / pc.* -
LVZW801K05Transformateur de Courant E_ pour LV NH1-3 800/5A 5VA Classe 0, 5S CH
109.50 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
187.00 CHF / pc.*
-
LVZPBCache-profil pour LV, longueur 850mm pour latérales recouvrement
31.05 CHF / jeu* -
LVZAGCache long, adaptation de longueur à 100 mm, profondeur de montage 150 mm
18.05 CHF / pc.* -
LVZRADCouvercle d'emplacement vid, largeur 100mm, adapteur jeux de barres taille 1-3
41.45 CHF / pc.* -
LVZRACouvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
59.70 CHF / pc.* -
LV8ZHCRCache de levier rouge, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.* -
LV8ZHCGCache de levier vert, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.*
-
LVZSAIndicateur de position LV, microrupteur contact NO ou contact NF, LV taille 1-3
12.95 CHF / pc.* -
LVZVKJeu de câblage LV taille 1-3 pour limiteur de tension triphasé
34.30 CHF / jeu* -
LVZVKSEJeu de câblage transformateurs de courant LV taille 1-3, 1-phasé, d´porte-câbles
29.70 CHF / jeu* -
LVZVKSDJeu de câblage transformateurs de courant LV taille 1-3, 3-phasé, d´porte-câbles
46.55 CHF / jeu*
-
LVZITSupport isolant 3P barres distrib. de cellule 185mm distance au centre de phase
30.35 CHF / pc.* -
LVZIT1Support isolant pour barre N/PEN
15.55 CHF / pc.*
-
LV8ZLPClé pour fermer NH00, NH1, NH2, NH3, 3 pôles, Set 3 part
7.50 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
13.20 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.55 CHF / pc.*
-
LVZAK12Rondelle de serrage M12
3.50 CHF / pc.* -
LVZAK8Rondelle de serrage M8
3.95 CHF / pc.*
-
LVZAS100Vis à tête crochet M12x132mm pour 2x100x10 sans transfo. / 2x80x10 avec transfo.
19.85 CHF / pc.* -
LVZAS120Vis à tête crochet M12x155mm pour 2x100x10 avec Transformateur de courant
24.50 CHF / pc.* -
LVZAS40Vis à tête crochet M12x70mm pour 2x40x10 sans Transformateur de courant
14.50 CHF / pc.* -
LVZAS50Vis à tête crochet M12x80mm pour 2x50x10 sans Transformateur de courant
15.00 CHF / pc.* -
LVZAS60Vis à tête crochet M12x90mm pour 2x60x10 sans transfo. / 2x40x10 avec transfo.
15.50 CHF / pc.* -
LVZAS70Vis à tête crochet M12x102mm pour 2x50x10 avec Transformateur de courant
16.40 CHF / pc.* -
LVZAS80Vis à tête crochet M12x112mm pour 2x80x10 sans transfo. / 2x60x10 avec transfo.
17.45 CHF / pc.*
-
LVZGM12RÉcrou coulissant M12 avec ressort de pression
5.35 CHF / pc.* -
LVZGM8RÉcrou coulissant M8 avec ressort de pression
5.35 CHF / pc.*
-
LVZM1250Écrou à sertir M12 (50 pièces)
173.00 CHF / jeu* -
LVZM850Écrou à sertir M8 (50 pièces)
117.50 CHF / jeu*
-
LVZMS150Ampèremètre 150A enfichable
194.00 CHF / pc.* -
LVZMS240-600Ampèremètre 240/5A 2.5VA pour Transformateur de courant 600A, enfichable
212.00 CHF / pc.* -
LVZMS250Ampèremètre 250A enfichable
194.00 CHF / pc.* -
LVZMS360-600Ampèremètre 360/5A 2.5VA pour Transformateur de courant 600A, enfichable
212.00 CHF / pc.* -
LVZMS400Ampèremètre 400A enfichable
194.00 CHF / pc.* -
LVZMS500Ampèremètre 500A enfichable
194.00 CHF / pc.* -
LVZMS600Ampèremètre 600A enfichable
194.00 CHF / pc.* -
LVZMV150Ampèremètre 150A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV250Ampèremètre 250A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV400Ampèremètre 400A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV600Ampèremètre 600A classe 3 encastré 72x72mm
187.00 CHF / pc.*
-
LVZRAD80D
Capot cellule vide 100mm avec fixation
41.45 CHF / pc.* -
LVZRAD80DXCapot cellule vide 100mm sans fixation
59.70 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné d'emploi en AC23 en catégorie B / 400V630 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V630 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V630 A
-
Courant assigné d'emploi en AC21 en catégorie B / 800V400 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2630 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2630 A
-
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2400 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4100 kA
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094725 kA
-
Courant nominal de la cartouche fusible50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
-
Courant assigné admissible sous 1 seconde IEC6094715 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseRaccordement direct
-
Type de montageFixation par vis
Raccordement
-
Section de raccordement en câble rigide35 - 300 mm²
-
Section de raccordement en câble rigide50 - 300 mm²
-
Type de connexion / priseBornes à cage
-
Section de raccordement en câble souple50 - 240 mm²
-
Section de raccordement en câble souple35 - 300 mm²
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage25 - 25 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12000 V
-
Tension assignée d'emploi Ue690 - 690 V
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur741 mm
-
Profondeur189 mm
Puissance
-
Puissance dissipée totale sous IN111 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil48 W
-
Pertes en puissance à pleine charge255 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureOui
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LV8SG3RTE
-

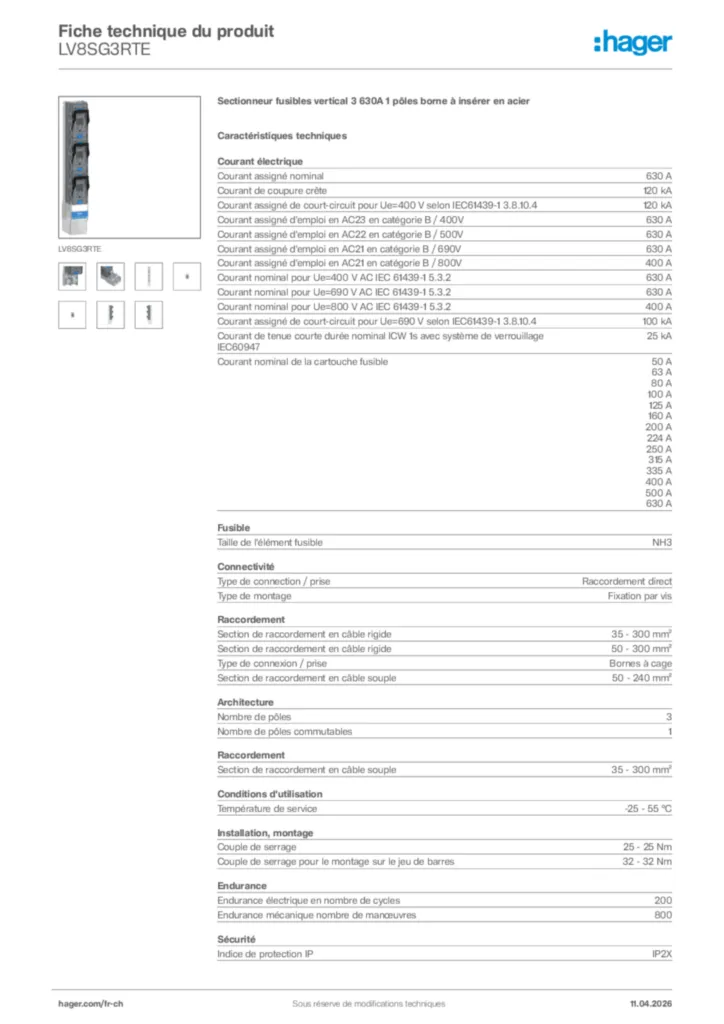

Fiche technique
Hager Fiche technique du produit LV8SG3RTE
Sectionneur fusibles vertical 3 630A 1 pôles borne à insérer en acier
PDF -
Guide d'installation
Guide d'installation International 2025-10-24
PDF18,64 MB
Guide d'installation International 2026-03-24
PDF39,54 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-12-08
PDF426,41 kB
Plus de téléchargements
Découvrez les autres produits de cette gamme
-
5
-
1
LVZKRBorne de barre omnibus pour capot compartiment videPrix*25.35 CHF/ jeu *
-
2
LVZRATVCapot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparentPrix*64.70 CHF/ pc. *
-
3
LVZ00RATV185Capot pour compartiment vide taille 00 185mm profondeur de montage 150mmPrix*49.25 CHF/ pc. * -
4
LVZ00TBProtection contre les contactsPrix*7.70 CHF/ pc. * -
5
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturationPrix*8.45 CHF/ jeu *
