Interruptor automático caja moldeada h3+ P630,3P3D, 400A,110kA,Energy HPW400NR
EAN
3250613197759
Cantidad
1 uni.
Precio de venta
7.639,10 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Adaptador de cable de datos auxiliares 8 productos disponibles -
Funciones de red auxiliares 2 productos disponibles -
Accesorios eléctricos para componentes de baja tensión 1 productos disponibles -
Adaptador de telecomunicaciones 1 productos disponibles -
Alimentación eléctrica DC 1 productos disponibles -
Ver más 54 otros productos disponibles
Completa tu sistema
-
HTC130H
Adaptador OAC/PTA para h3+ , longitud 1,20 m
70,40 € / uni.* -
HTC140HAdaptador para cable CIP - 24V para h3+ longitud 1,20 m
88,28 € / uni.* -
HTC150HAdaptador ZSI para h3+, longitud 1,20 m
83,22 € / uni.* -
HTC330HAdaptador para cable CIP para h3+ longitud 0,5 m
60,31 € / uni.* -
HTC340HAdaptador para cable CIP para h3+ longitud 1,5 m
145,80 € / uni.* -
HTC350HAdaptador para cable CIP para h3+ longitud 3 m
188,11 € / uni.* -
HTC360HAdaptador para cable CIP para h3+ longitud 5 m
323,92 € / uni.* -
HTC370HAdaptador para cable CIP para h3+ longitud 10 m
443,89 € / uni.*
-
HTD210H
Pantalla para interruptores automáticos h3+ Energy
553,86 € / uni.*
-
HTG465H
Cable Modbus con conector RJ45, 3m
105,91 € / uni.*
-
HTG911H
Fuente de alimentación 24V DC 2,5A a 70ºC
301,27 € / uni.*
-
HXA001HRelé de emisión para interruptores x160-P160-P250-P630, 24V DC
220,58 € / uni.* -
HXA002HRelé de emisión para interruptores x160-P160-P250-P630, 48V DC
220,58 € / uni.* -
HXA003HRelé de emisión para interruptores x160-P160-P250-P630, 100-120 V AC
220,58 € / uni.* -
HXA004HRelé de emisión para interruptores x160-P160-P250-P630, 200-240 V AC
220,58 € / uni.* -
HXA005HRelé de emisión para interruptores x160-P160-P250-P630, 380-450 V AC
220,58 € / uni.*
-
HXA011HRelé de mínima tensión para interruptores x160-P160-P250-P630, 24 V DC
320,80 € / uni.* -
HXA013HRelé de mínima tensión para interruptores x160-P160-P250-P630,100-120 V AC
320,80 € / uni.* -
HXA014HRelé de mínima tensión para interruptores x160-P160-P250-P630,220-240 V AC
320,80 € / uni.* -
HXA015HRelé de mínima tensión para interruptores x160-P160-P250-P630,380-415 V AC
320,80 € / uni.* -
HXA051HRelé de mínima tensión RETARDADA para interruptores x160-P160-P250-P630, 24 V DC
401,10 € / uni.* -
HXA053HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630,100-120VAC
401,10 € / uni.* -
HXA054HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 220-240 V AC
401,10 € / uni.* -
HXA055HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 380-415 V AC
401,10 € / uni.*
-
HXA039HKit de bloqueo del mando estándar para interruptores x160-P160-x250-P250-x630
32,24 € / uni.* -
HXB070HCable 1m para enclavamiento por cable
162,85 € / uni.* -
HXB071HCable 1,5m para enclavamiento por cable
179,13 € / uni.* -
HXW066HTapa frontal interenclavamiento mecánico para interruptor P630
218,70 € / uni.* -
HXW890HNyckellås för utdragsenhet P630
232,38 € / uni.*
-
HXW030HVred direkt på effektbrytare P630
293,40 € / uni.* -
HXW031HVred i dörr P630 med 200mm förlängare
407,86 € / uni.*
-
HXW040HMando motor para interruptor automático P630 a 24-48VDC con Auto-Reset
2.757,48 € / uni.* -
HXW040HKMando motor interruptor automático P630 a 24-48VDC con Auto-Reset y llave
2.921,19 € / uni.* -
HXW042HMando motor para interruptor automático P630 a 110-240VAC con Auto-Reset
2.757,48 € / uni.* -
HXW042HKMando motor interruptor automático P630 a 110-240VAC con Auto-Reset y llave
2.921,19 € / uni.*
-
HYD031HConexión posterior para interrruptores P630, 3P, 400A
471,84 € / uni.* -
HYW001HAnslutningsklämma P630 3-Polig 300mm²
278,11 € / uni.* -
HYW007HAnslutningsklämma P630 3-Polig 2x35-300mm²
396,85 € / uni.* -
HYW010HAnslutningsförlängare P630 4-Polig 400A
181,27 € / uni.* -
HYW011HSpridningsanslutning P630 3-Polig (400A)
146,91 € / uni.* -
HYW328HL-anslutning P630 1-Polig
137,97 € / uni.*
-
HYW019HBeröringsskydd mellan faser P630 3-Polig
54,68 € / uni.*
-
HYW200HPlug-in bas P630 3-Polig
536,94 € / uni.* -
HYW300HPlug-in adapter P630 3-Polig
312,00 € / uni.* -
HYW330HUtdragsenhet P630 3-Polig
1.221,31 € / uni.* -
HYW332HUtdragsadapter P630 3-Polig
646,60 € / uni.*
-
HYW021HBeröringsskydd anslutning P630 3-Polig
185,78 € / uni.* -
HYW023HBeröringsskydd spridningsanslutning P630 3-Polig
185,78 € / uni.* -
HYW025HBeröringsskydd bak och Plug-in P630 3-Polig
185,78 € / uni.* -
HYW050HIsolationsplatta för rak anslutning P630 3P
67,77 € / uni.* -
HYW052HBakre beröringsskydd för spridningsanslutning P630 3-Polig
59,29 € / uni.*
-
HTC130H
Adaptador OAC/PTA para h3+ , longitud 1,20 m
70,40 € / uni.* -
HTC140H
Adaptador para cable CIP - 24V para h3+ longitud 1,20 m
88,28 € / uni.* -
HTC150H
Adaptador ZSI para h3+, longitud 1,20 m
83,22 € / uni.* -
HTC310H
Módulo de comunicación sin entradas ni salidas, para h3+ Energy
667,81 € / uni.* -
HTC320HMódulo de comunicación con entradas y salidas, para h3+ Energy
767,19 € / uni.* -
HTC330H
Adaptador para cable CIP para h3+ longitud 0,5 m
60,31 € / uni.* -
HTC340H
Adaptador para cable CIP para h3+ longitud 1,5 m
145,80 € / uni.* -
HTC350H
Adaptador para cable CIP para h3+ longitud 3 m
188,11 € / uni.* -
HTC360H
Adaptador para cable CIP para h3+ longitud 5 m
323,92 € / uni.* -
HTC370H
Adaptador para cable CIP para h3+ longitud 10 m
443,89 € / uni.* -
HTD210H
Pantalla para interruptores automáticos h3+ Energy
553,86 € / uni.* -
HTG465H
Cable Modbus con conector RJ45, 3m
105,91 € / uni.* -
HTG911H
Fuente de alimentación 24V DC 2,5A a 70ºC
301,27 € / uni.* -
HXA001H
Relé de emisión para interruptores x160-P160-P250-P630, 24V DC
220,58 € / uni.* -
HXA002H
Relé de emisión para interruptores x160-P160-P250-P630, 48V DC
220,58 € / uni.* -
HXA003H
Relé de emisión para interruptores x160-P160-P250-P630, 100-120 V AC
220,58 € / uni.* -
HXA004H
Relé de emisión para interruptores x160-P160-P250-P630, 200-240 V AC
220,58 € / uni.* -
HXA005H
Relé de emisión para interruptores x160-P160-P250-P630, 380-450 V AC
220,58 € / uni.* -
HXA011H
Relé de mínima tensión para interruptores x160-P160-P250-P630, 24 V DC
320,80 € / uni.* -
HXA013H
Relé de mínima tensión para interruptores x160-P160-P250-P630,100-120 V AC
320,80 € / uni.*

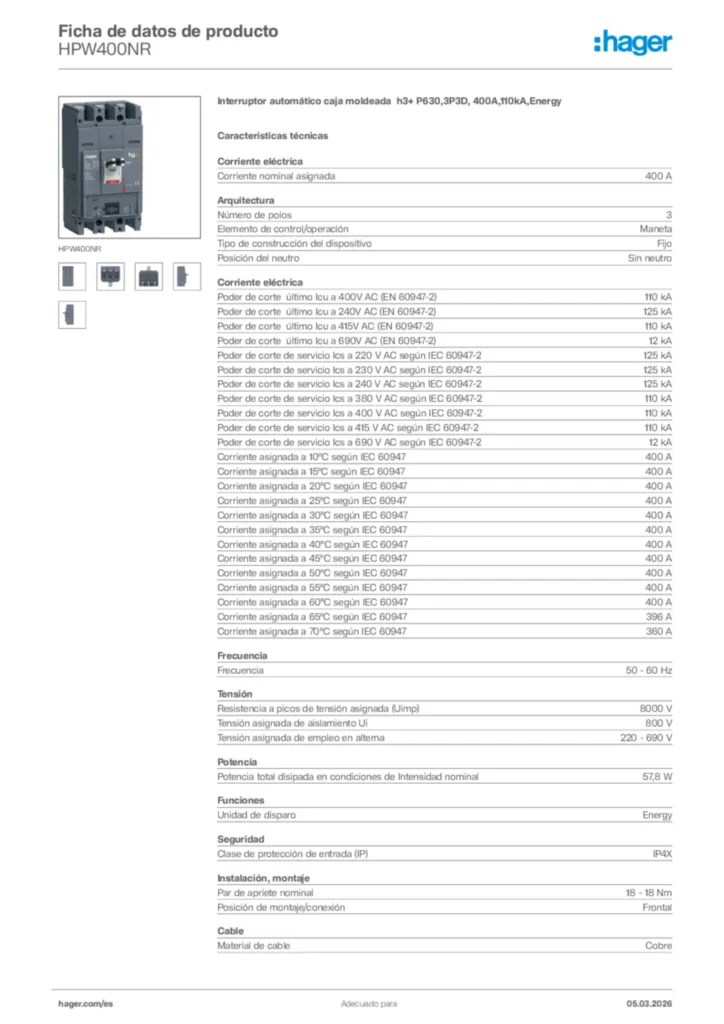

Características técnicas
Corriente eléctrica
-
Corriente nominal asignada400 A
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2110 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2125 kA -
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2110 kA -
Poder asignado de corte último
en cortocircuito lcu bajo 690 V CA IEC60947-212 kA -
Poder asignado de corte de
servicio lcs bajo 220 V CA según IEC60947-2125 kA -
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2125 kA
-
Poder asignado de corte de
servicio lcs bajo 240 V CA según IEC60947-2125 kA -
Poder asignado de corte de servicio lcs bajo 380 V CA según IEC60947-2110 kA
-
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-2110 kA -
Poder asignado de corte de servicio lcs bajo 415 V CA según IEC60947-2110 kA
-
Poder asignado de corte de
servicio lcs bajo 690 V CA según IEC60947-212 kA -
Corriente asignada 10 °C según IEC60947400 A
-
Corriente asignada 15 °C según IEC60947400 A
-
Corriente asignada 20 °C según IEC60947400 A
-
Corriente asignada 25 °C según IEC60947400 A
-
Corriente asignada 30 °C según IEC60947400 A
-
Corriente asignada 35 °C según IEC60947400 A
-
Corriente asignada 40 °C según IEC60947400 A
-
Corriente asignada 45 °C según IEC60947400 A
-
Corriente asignada 50 °C según IEC60947400 A
-
Corriente asignada 55 °C según IEC60947400 A
-
Corriente asignada 60 °C según IEC60947400 A
-
Corriente asignada 65 °C según IEC60947396 A
-
Corriente asignada 70 °C según IEC60947360 A
Arquitectura
-
Número de polos3
-
Elemento de control/operaciónManeta
-
Tipo de construcción del dispositivoFijo
-
Posición del neutroSin neutro
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
-
Tensión asignada de empleo en alterna220 - 690 V
Funciones
-
Bloque de disparoEnergy
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal57,8 W
Instalación, montaje
-
Par de apriete nominal18 - 18 Nm
-
Posición de montaje/conexiónFrontal
Seguridad
-
Índice de protección IPIP4X
Cable
-
Material de cableCobre
Compatibilidad
-
Compatible con RDC AOBSí
-
Adecuado para carril DINNo
-
Adecuado para tablero de distribuciónSí
Dimensiones
-
Altura260 mm
-
Anchura140 mm
-
Profundidad150 mm
Configuración
-
Rango de ajuste de liberación retardada de cortocircuito a corto plazo218,4 - 4000,0 A
Protección eléctrica
-
Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protección de corto tiempo (std): corriente (lsd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Protección de corto tiempo (std): retardo (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protección instantánea (li): coeficiente de ajuste del dial3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12
