Aparamenta de cabecera

Interruptor automático caja moldeada h3+ P630,4P4D,N0-50-100%,630A,50kA,Energy HMW631NR

EAN

3250613197544

Cantidad

1 uni.

Precio de venta

7.730,90 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

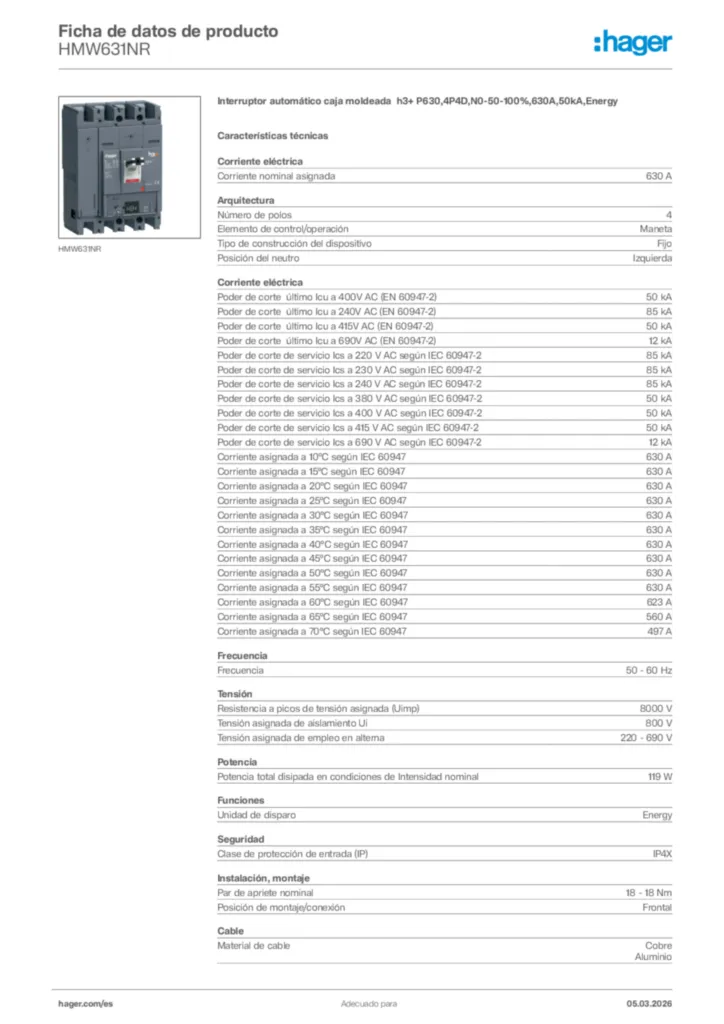

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

AOB MCCB tipo A 1 productos disponibles
Adaptador de cable de datos auxiliares 8 productos disponibles
Funciones de red auxiliares 2 productos disponibles
Accesorios eléctricos para componentes de baja tensión 1 productos disponibles
Adaptador de telecomunicaciones 1 productos disponibles
Ver más 54 otros productos disponibles

Características técnicas

Corriente nominal asignada

630 A
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

50 kA
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2

85 kA
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-2

50 kA
Poder asignado de corte último
en cortocircuito lcu bajo 690 V CA IEC60947-2

12 kA
Poder asignado de corte de
servicio lcs bajo 220 V CA según IEC60947-2

85 kA
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2

85 kA
Poder asignado de corte de
servicio lcs bajo 240 V CA según IEC60947-2

85 kA
Poder asignado de corte de servicio lcs bajo 380 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-2

50 kA
Poder asignado de corte de servicio lcs bajo 415 V CA según IEC60947-2

50 kA
Poder asignado de corte de
servicio lcs bajo 690 V CA según IEC60947-2

12 kA
Corriente asignada 10 °C según IEC60947

630 A
Corriente asignada 15 °C según IEC60947

630 A
Corriente asignada 20 °C según IEC60947

630 A
Corriente asignada 25 °C según IEC60947

630 A
Corriente asignada 30 °C según IEC60947

630 A
Corriente asignada 35 °C según IEC60947

630 A
Corriente asignada 40 °C según IEC60947

630 A
Corriente asignada 45 °C según IEC60947

630 A
Corriente asignada 50 °C según IEC60947

630 A
Corriente asignada 55 °C según IEC60947

630 A
Corriente asignada 60 °C según IEC60947

623 A
Corriente asignada 65 °C según IEC60947

560 A
Corriente asignada 70 °C según IEC60947

497 A

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Izquierda

Frecuencia

50 - 60 Hz

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Bloque de disparo

Energy

Potencia total disipada en condiciones de Intensidad nominal

190,50 W

Par de apriete nominal

18 - 18 Nm
Posición de montaje/conexión

Frontal

Índice de protección IP

IP4X

Material de cable

Cobre, Aluminio

Compatible con RDC AOB

Sí
Adecuado para carril DIN

No
Adecuado para tablero de distribución

Sí

Altura

260 mm
Anchura

185 mm
Profundidad

150 mm

Rango de ajuste de liberación retardada de cortocircuito a corto plazo

341,25 - 6300,0 A

Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protección de corto tiempo (std): corriente (lsd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protección de corto tiempo (std): retardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protección instantánea (li): coeficiente de ajuste del dial

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
