Offener Leistungsschalter 630A 3P 66kA HW1 Einschubtech. für TU: Sentinel Energy HW1E306DE
EAN
3250613235635
Marke
Hager
VPE
1 Stück
Preisgruppe
H461
Passende Tools
Preis
3.884,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr unter https://hager.de/hwplus
Vervollständigen Sie Ihr System
Optionales Zubehör
-
DC-Spannungsversorgung 1 Produkte verfügbar -
Auslöser 2 Produkte verfügbar -
Gerätestecker 6 Produkte verfügbar -
Motorantrieb 20 Produkte verfügbar -
Arbeitsstromauslöser 9 Produkte verfügbar -
Mehr sehen 97 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTG911H
Spannungsversorgung 24 V DC 2,5A 70°C
229,10 € / Stück*
-
HWW453H
Auslöseeinheit (TU) sentinel Energy LSI
1.309,80 € / Stück* -
HWW454HAuslöseeinheit (TU) sentinel Energy LSIG
1.625,40 € / Stück*
-
HWW464H
Bemessungsstrommodul (Rating Plug) In= 400A
153,80 € / Stück* -
HWW464HSABemessungsstrommodul (Rating Plug) In= 400A
153,80 € / Stück* -
HWW465HBemessungsstrommodul (Rating Plug) In= 630A
153,80 € / Stück* -
HWW465HSABemessungsstrommodul (Rating Plug) In= 630A
153,80 € / Stück* -
HWW724HBemessungsstrommodul (Rating Plug) In= 400A Ultimate
657,00 € / Stück* -
HWW725HBemessungsstrommodul (Rating Plug) In= 630A Ultimate
657,00 € / Stück*
-
HWX001H
Motorantrieb zum Spannen der Feder 24V AC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX001HSAMotorantrieb zum Spannen der Feder 24V AC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX002HMotorantrieb zum Spannen der Feder 48-60V AC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX002HSAMotorantrieb zum Spannen der Feder 48-60V AC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX003HMotorantrieb zum Spannen der Feder 100-130VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX003HSAMotorantrieb zum Spannen der Feder 100-130VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX004HMotorantrieb zum Spannen der Feder 200-250VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX004HSAMotorantrieb zum Spannen der Feder 200-250VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX005HMotorantrieb zum Spannen der Feder 380-400VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX005HSAMotorantrieb zum Spannen der Feder 380-400VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX006HMotorantrieb zum Spannen der Feder 415-450VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX006HSAMotorantrieb zum Spannen der Feder 415-450VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX701HMotorantrieb zum Spannen der Feder 24V DC HW1 (MO)
968,50 € / Stück* -
HWX701HSAMotorantrieb zum Spannen der Feder 24V DC HW1 (MO)
968,50 € / Stück* -
HWX702HMotorantrieb zum Spannen der Feder 48-60V DC HW1 (MO)
968,50 € / Stück* -
HWX702HSAMotorantrieb zum Spannen der Feder 48-60V DC HW1 (MO)
968,50 € / Stück* -
HWX703HMotorantrieb zum Spannen der Feder 100-130V DC HW1 (MO)
968,50 € / Stück* -
HWX703HSAMotorantrieb zum Spannen der Feder 100-130V DC HW1 (MO)
968,50 € / Stück* -
HWX704HMotorantrieb zum Spannen der Feder 200-250V DC HW1 (MO)
968,50 € / Stück* -
HWX704HSAMotorantrieb zum Spannen der Feder 200-250V DC HW1 (MO)
968,50 € / Stück*
-
HWX020H
Arbeitsstromauslöser 24-30V AC/DC (SH)
255,30 € / Stück* -
HWX020HSAArbeitsstromauslöser 24-30V AC/DC (SH)
255,30 € / Stück* -
HWX021HArbeitsstromauslöser 48-60V AC/DC (SH)
255,30 € / Stück* -
HWX021HSAArbeitsstromauslöser 48-60V AC/DC (SH)
255,30 € / Stück* -
HWX022HArbeitsstromauslöser 100-130V AC/DC (SH)
255,30 € / Stück* -
HWX022HSAArbeitsstromauslöser 100-130V AC/DC (SH)
255,30 € / Stück* -
HWX023HArbeitsstromauslöser 200-250V AC/DC (SH)
255,30 € / Stück* -
HWX023HSAArbeitsstromauslöser 200-250V AC/DC (SH)
255,30 € / Stück* -
HWX024HSAArbeitsstromauslöser 380-480V AC/DC (SH)
255,30 € / Stück*
-
HWX025HEinschaltspule 24-30V AC/DC (CC)
279,60 € / Stück* -
HWX025HSAEinschaltspule 24-30V AC/DC (CC)
279,60 € / Stück* -
HWX026HEinschaltspule 48-60V AC/DC (CC)
279,60 € / Stück* -
HWX026HSAEinschaltspule 48-60V AC/DC (CC)
279,60 € / Stück* -
HWX027HEinschaltspule 100-130V AC/DC (CC)
279,60 € / Stück* -
HWX027HSAEinschaltspule 100-130V AC/DC (CC)
279,60 € / Stück* -
HWX028HEinschaltspule 200-250V AC/DC (CC)
279,60 € / Stück* -
HWX028HSAEinschaltspule 200-250V AC/DC (CC)
279,60 € / Stück* -
HWX029HSAEinschaltspule 380-480V AC (CC)
279,60 € / Stück*
-
HWX030HUnterspannungsauslöser 24-30V AC/DC (UV)
277,20 € / Stück* -
HWX030HSAUnterspannungsauslöser 24-30V AC/DC (UV)
277,20 € / Stück* -
HWX031HUnterspannungsauslöser 48-60V AC/DC (UV)
277,20 € / Stück* -
HWX031HSAUnterspannungsauslöser 48-60V AC/DC (UV)
277,20 € / Stück* -
HWX032HUnterspannungsauslöser 100-130V AC/DC (UV)
277,20 € / Stück* -
HWX032HSAUnterspannungsauslöser 100-130V AC/DC (UV)
277,20 € / Stück* -
HWX033HUnterspannungsauslöser 200-250V AC/DC (UV)
277,20 € / Stück* -
HWX033HSAUnterspannungsauslöser 200-250V AC/DC (UV)
277,20 € / Stück* -
HWX034HUnterspannungsauslöser 380-480V AC (UV)
277,20 € / Stück* -
HWX034HSAUnterspannungsauslöser 380-480V AC (UV)
277,20 € / Stück*
-
HWX040HHilfsschalter 1 NO/NC HW1 (AX)
47,40 € / Stück* -
HWX040HSA
Hilfsschalter 1 NO/NC HW1 (AX)
47,40 € / Stück* -
HWX041HHilfsschalter low level 1 NO/NC HW1 (AX)
47,40 € / Stück* -
HWX041HSA
Hilfsschalter low level 1 NO/NC HW1 (AX)
47,40 € / Stück* -
HWX047HFehlermeldeschalter für HW1 (FS)
57,50 € / Stück* -
HWX047HSAFehlermeldeschalter für HW1 (FS)
57,50 € / Stück*
-
HWX050HPositionsmeldekontakt (PS)
79,80 € / Stück* -
HWX050HSAPositionsmeldekontakt (PS)
79,80 € / Stück* -
HWX051HPositionsmeldekontakt low level 1 NO/NC (PS)
95,90 € / Stück* -
HWX051HSAPositionsmeldekontakt low level 1 NO/NC (PS)
95,90 € / Stück* -
HWX057HPositionssensor für Kommunik. HW1 (PSE)
217,20 € / Stück* -
HWX090HSAOAC-Ausgangskontaktmodul für hw+
180,60 € / Stück* -
HWX091HEinschaltbereitschaftsmeldeschalter HW1 (RTC)
37,20 € / Stück* -
HWX091HSAEinschaltbereitschaftsmeldeschalter HW1 (RTC)
37,20 € / Stück*
-
HWX060HIsolationsmodul (INS) für kommunikationsfähige Spulen
332,30 € / Stück* -
HWX060HSAIsoliereinheit (INS)
332,30 € / Stück* -
HWY965HModbus Kommunikationsmodul RTU
676,50 € / Stück* -
HWY965HSAModbus Kommunikationsmodul RTU
676,50 € / Stück* -
HWY966HModbus Kommunikationsmodul TCP/IP
676,50 € / Stück* -
HWY966HSAModbus Kommunikationsmodul TCP/IP
676,50 € / Stück*
-
HWX062HLeitung für Kommunikation der Spulen (Arbeitsstromauslöser/Einschaltspule)
34,20 € / Stück* -
HWY008HU-PWE SaS-Anschlusskamm RC HW1 3P
154,70 € / Stück*
-
HWX070HMechanischer Schaltspielzähler HW1 (CYC)
279,60 € / Stück* -
HWX070HSAMechanischer Schaltspielzähler HW1 (CYC)
279,60 € / Stück* -
HWY003HSAU-PWE SaS-Anschlusskamm FC HW1 3P
137,50 € / Stück* -
HWY008HSA
U-PWE SaS-Anschlusskamm RC HW1 3P
154,70 € / Stück*
-
HWY001HAnschlussverlängerung gespreizt - 3P HW1 (SP)
226,00 € / Stück* -
HWY005HVertikale Verbindungsadapter - 3P HW1 (VCA)
274,60 € / Stück* -
HWY044HFrontanschlüsse - oben/unten - 3P HW1 Einschubtechnik (FC)
235,00 € / Stück* -
HWY044HSAFrontanschlüsse - oben/unten - 3P HW1 Einschubtechnik (FC)
235,00 € / Stück* -
HWY046HFrontanschlüsse - unten, kurz - 3P HW1 Einschubtechnik (FC)
235,00 € / Stück* -
HWY046HSAFrontanschlüsse - unten, kurz - 3P HW1 Einschubtechnik (FC)
235,00 € / Stück* -
HWY048HSAHintere Anschlüsse - oben/unten - HW1 3-Polig (RC)
153,60 € / Stück* -
HWY095HSAKlemmenblockabdeckung HW1 3P für Einschubtechnik (TBC)
166,70 € / Stück* -
HWY144HU-PWE FC mit Löcher HW1 Ausfahrbar 3P
235,00 € / Stück* -
HWY144HSAU-PWE FC mit Löcher HW1 Ausfahrbar 3P
235,00 € / Stück* -
HWY148HHintere Anschlüsse lange Unimes - oben/unten - HW1 3-Polig (RC)
246,80 € / Stück* -
HWY148HSAHintere Anschlüsse lange Unimes - oben/unten - HW1 3-Polig (RC)
296,20 € / Stück* -
HWY150HU-PWE RC mit Löcher HW1 Ausfahrbar 3P
235,00 € / Stück* -
HWY150HSAU-PWE RC mit Löcher HW1 Ausfahrbar 3P
235,00 € / Stück*
-
HWY030HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 24-30V AC/DC (UVTC)
468,00 € / Stück* -
HWY031HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 48-60V AC/DC (UVTC)
468,00 € / Stück* -
HWY033HVerzögerer für Unterspannungsauslöser 200-250V AC (UVTC)
468,00 € / Stück* -
HWY034HVerzögerer für Unterspannungsauslöser 380-480V AC (UVTC)
468,00 € / Stück*
-
HWY089HDruckknopfabdeckung HW1 (PBC)
41,80 € / Stück* -
HWY089HSADruckknopfabdeckung HW1 (PBC)
46,20 € / Stück*
-
HWY218HKabelset 1.5 m für Kabelverriegelung MI
377,40 € / Stück* -
HWY225HPlatte für Mech. Verriegelung HW1 Einschubtech. (Typ 2S) - 1 Platte pro ACB (MI)
582,30 € / Stück* -
HWY228HKabelsatz 3.0 Meter für mechanische Verriegelung
405,30 € / Stück* -
HWY229HKabelsatz 5.0 Meter für mechanische Verriegelung
433,80 € / Stück* -
HWY231HPlatte für Mech. Verriegelung HW1 Einschubtech. (Typ 3C) - 1 Platte pro ACB (MI)
573,60 € / Stück* -
HWY235HPlatte für Mech. Verriegelung HW1 Einschub. (Typ 3S/3Sx) - 1 Platte pro ACB (MI)
573,60 € / Stück* -
HWY238HVerriegelung Kurbeleinführung offene Tür HW1 (RI)
70,90 € / Stück* -
HWY260HAdapter für Schloss Verriegelung in Aus - Ronis/Profalux/Kirk HW1 (OLK)
190,40 € / Stück* -
HWY260HSAAdapter für Schloss Verriegelung in Aus - Ronis/Profalux/Kirk HW1 (OLK)
190,40 € / Stück* -
HWY269HBügel für Vorhängeschloss HW1 (OLP)
70,90 € / Stück* -
HWY269HSABügel für Vorhängeschloss HW1 (OLP)
70,90 € / Stück* -
HWY270HVerriegelung Typ Ronis für Einschubrahmen HW1 (CL)
190,40 € / Stück* -
HWY270HSAVerriegelung Typ Ronis für Einschubrahmen HW1 (CL)
190,40 € / Stück* -
HWY276HVerwechselungssschutz zw. Einschubrahmen und ACB HW1 (WIP)
50,80 € / Stück* -
HWY360HSAKein OFF LOCKING (Dummy Artikel)
1,54 € / Stück* -
HWY701Zylinderschloss RO Typ 1 - K1L1/L4
71,20 € / Stück* -
HWY702Zylinderschloss RO Typ 2 - K2L2/L4/L5
71,20 € / Stück* -
HWY703Zylinderschloss RO Typ 3 - K3L3/L5
71,20 € / Stück* -
HWY704Zylinderschloss RO Typ 4 - K4L4
71,20 € / Stück* -
HWY705Zylinderschloss RO Typ 5 - K5L5
71,20 € / Stück*
-
HWY240HPhasentrennwände 3P HW1 (IB)
84,00 € / Stück* -
HWY240HSAPhasentrennwände 3P HW1 (IB)
84,00 € / Stück*
-
HWY283HTürflansch HW1 HT für Einschubtechnik (DF)
205,30 € / Stück*
-
HWY950HKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
8,40 € / Stück* -
HWY950HSAKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
13,50 € / Stück* -
HWY951HKlemmenblock Typ B für (ENCT, Sentinel) 6/6
14,20 € / Stück* -
HWY951HSAKlemmenblock Typ B für (ENCT, Sentinel) 6/6
18,00 € / Stück* -
HWY952HKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,10 € / Stück* -
HWY952HSAKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,30 € / Stück* -
HWY970HExterner Stromwandler für N-Leiter 400…1600A HW1 (ENCT)
626,10 € / Stück*
-
HWY095HKlemmenblockabdeckung HW1 3P für Einschubtechnik (TBC)
166,70 € / Stück*

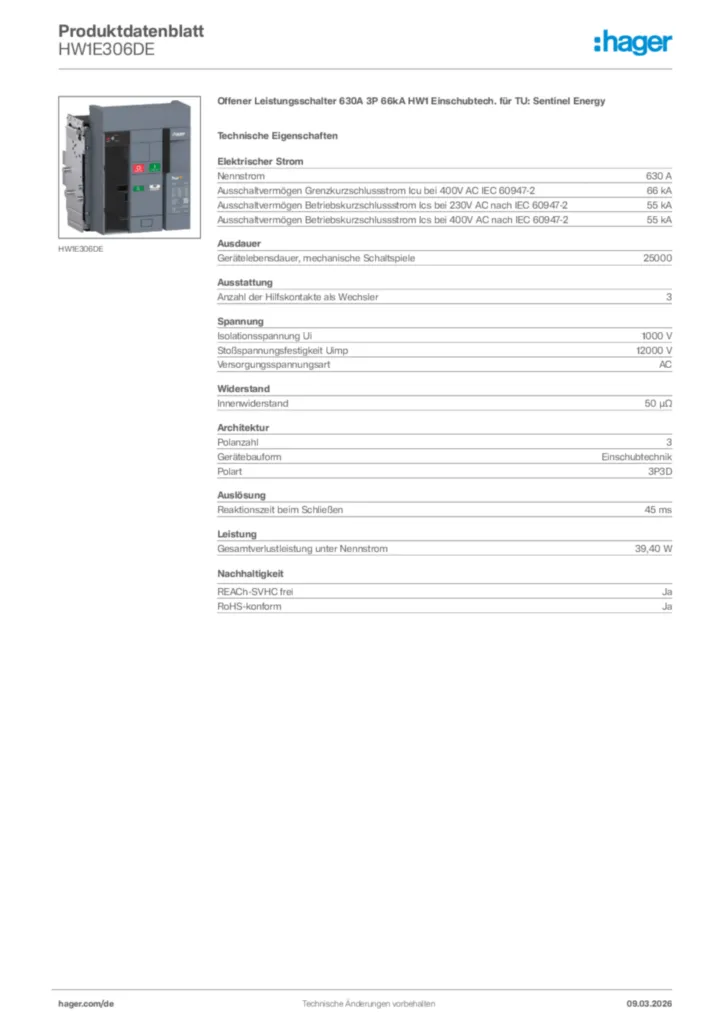

Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-266 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-255 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-255 kA
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele25000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler3
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit12000 V
-
VersorgungsspannungsartAC
Widerstand
-
Innenwiderstand50 µΩ
Architektur
-
Polanzahl3
-
GerätebauformEinschubtechnik
-
Polart3P3D
Auslösung
-
Reaktionszeit beim Schließen45 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom39,40 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HW1E306DE
-
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW1
PDF56,16 MB
QuickInstall-Handbuch
hw+ Offene Leistungsschalter HW1
PDF36,02 MB
Sicherheitshinweise
-
PDF159,14 kB -
Produktanhang
Modbus-Tabelle für sentinel Energy
hw+ Leistungsschalter sentinel Energy
XLS378,50 kB -
Endverbraucher Kurzanleitung
Quick start notes
First setting of sentinel Energy trip unit
PDF572,09 kB -
Handbuch
Benutzerhandbuch
hw+ Elektronische Auslöseeinheiten sentinel Energy
PDF16,69 MB
Benutzerhandbuch
hw+ Modbus-Kommunikation sentinel Energy
PDF6,20 MB
Benutzerhandbuch
hw+ Offene Leistungsschalter HW1
PDF30,43 MB
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Broschüre
Starke Leistung. Optimaler Schutz.
Der offene Leistungsschalter HW1 (23DE0011-01)
PDF18,40 MB -
Sicherheitsdatenblatt
Leitfaden zur Cybersicherheit
hw+ Leistungsschalter sentinel Energy HW1, HW2 und HW4
PDF1,08 MB -
Handbuch
Benutzerhandbuch
h3+/hw+ Türeinbau-Display HTD210H
PDF6,88 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 3. April 2023
PDF553,64 kB
Konformitätserklärung en-GB 2025-03-31
PDF621,08 kB
Konformitätserklärung en-GB 2025-03-31
PDF477,08 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HW1E306DBOffener Leistungsschalter 630A 3P 66kA HW1 Einschubtechnik für TU: SentinelPreis3.233,70 €/ Stück * -
2
HW1E306FBOffener Leistungsschalter 630A 3P 66kA HW1 Festeinbau für TU: SentinelPreis2.607,70 €/ Stück * -
3
HW1E306FEOffener Leistungsschalter 630A 3P 66kA HW1 Festeinbau für TU: Sentinel EnergyPreis3.244,00 €/ Stück * -
4
HW1E308DBOffener Leistungsschalter 800A 3P 66kA HW1 Einschubtechnik für TU: SentinelPreis3.340,40 €/ Stück * -
5
HW1E308DEOffener Leistungsschalter 800A 3P 66kA HW1 Einschubtech. für TU: Sentinel EnergyPreis3.991,80 €/ Stück *
Ausschreibungstext
Offener Leistungsschalter 630A 3P 66kA HW1 Einschubtech. für TU: Sentinel Energy
Offener Leistungsschalter hw+ für den Anlagenschutz nach DIN EN 60947-2 (DIN VDE 0660 Teil 101) zum Einbau und Schutz in Energieverteilungen, Ics=Icw=100% Icu für 42 kA und 55 kA.
Der Leistungsschalter schütz gegen Überlast und Kurzschluss. Schalter mit plombierbare Klarsichtabdeckung, mechanische Wiedereinschaltsperre (deaktivierbar) werkseitig verbaut und ist mit einer elektronischen Auslöseeinheit sentinel Energy (frontseitig) einzubauen.
Die Leistungsschalteranschlüsse sind individuell horizontal oder vertikal orientierbar.
Die Auslöseeinheit bestehend aus einem LCD-Farbdisplay mit hohem Kontrast zur einfachen Ablesung der Werte, Bedienfeld zur Einstellung der Schutzparameter und eine MODBUS-Kommunikationsfunktion (RTU, TCP) steht zur Verfügung. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden.
Ein frontseitiger USB-C-Port mit Staubschutz kann benutzt werden für die Prüf-/Inbetriebnahme-Software Hager Power setup (über PC oder Laptop) und externen Akku (z.B. Powerbank).
Mit einem PC oder Computer, der mit der Inbetriebnahme- und Prüfsoftware Hager Power setup ausgestattet ist, können die Schutzeinstellungen entsprechend den im Hagercad-Projekt aufgezeichneten Werte vorgenommen werden.
Gerätefunktion:
- Einstellung der Werte über ein integriertes Bemessungsstrommodul (Rating Plug)
- integrierte Alarmauslösefunktion, integrierte Backup-Batterie versorgt die Auslöseeinheit nach einer Auslösung.
Schutzfunktion:
- Auslösekurven LSI und LSIG
- erweiterte Schutzfunktionen zur Verbesserung der Selektivität, Management von zwei Schutzprofilen.
Messfunktion nach IEC 61557-12:
- wichtige Kenngrößen auf einen Blick (z.B. Strom, Spannung, Leistung)
- Genauigkeitsklasse 1 für Leistung und Energie
- Genauigkeitsklasse 0,5 für Spannung und Strom.
Hinweis: Optionale Bedienungsfunktionen über Smartphone APP (iOS und Android) mit Bluetooth-Verbindung kann als Selbstdiagnose, Schutzeinstellungen abrufen, Leistungsschalterstatus, Energieverbrauch oder zur Stromqualitätsprüfung verwendet werden.
Mechanisches und elektrisches Zubehör sind optional und nachträglich ein- oder anbaubar.
Nennstrom: 630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 66 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 55 kA
Gerätelebensdauer, mechanische Schaltspiele: 25000
Anzahl der Hilfskontakte als Wechsler: 3
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 50 µΩ
Polanzahl: 3
Polart: 3P3D
Reaktionszeit beim Schließen: 45 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW1E306DE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Offener Leistungsschalter hw+ für den Anlagenschutz nach DIN EN 60947-2 (DIN VDE 0660 Teil 101) zum Einbau und Schutz in Energieverteilungen, Ics=Icw=100% Icu für 42 kA und 55 kA.
Der Leistungsschalter schütz gegen Überlast und Kurzschluss. Schalter mit plombierbare Klarsichtabdeckung, mechanische Wiedereinschaltsperre (deaktivierbar) werkseitig verbaut und ist mit einer elektronischen Auslöseeinheit sentinel Energy (frontseitig) einzubauen.
Die Leistungsschalteranschlüsse sind individuell horizontal oder vertikal orientierbar.
Die Auslöseeinheit bestehend aus einem LCD-Farbdisplay mit hohem Kontrast zur einfachen Ablesung der Werte, Bedienfeld zur Einstellung der Schutzparameter und eine MODBUS-Kommunikationsfunktion (RTU, TCP) steht zur Verfügung. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden.
Ein frontseitiger USB-C-Port mit Staubschutz kann benutzt werden für die Prüf-/Inbetriebnahme-Software Hager Power setup (über PC oder Laptop) und externen Akku (z.B. Powerbank).
Mit einem PC oder Computer, der mit der Inbetriebnahme- und Prüfsoftware Hager Power setup ausgestattet ist, können die Schutzeinstellungen entsprechend den im Hagercad-Projekt aufgezeichneten Werte vorgenommen werden.
Gerätefunktion:
- Einstellung der Werte über ein integriertes Bemessungsstrommodul (Rating Plug)
- integrierte Alarmauslösefunktion, integrierte Backup-Batterie versorgt die Auslöseeinheit nach einer Auslösung.
Schutzfunktion:
- Auslösekurven LSI und LSIG
- erweiterte Schutzfunktionen zur Verbesserung der Selektivität, Management von zwei Schutzprofilen.
Messfunktion nach IEC 61557-12:
- wichtige Kenngrößen auf einen Blick (z.B. Strom, Spannung, Leistung)
- Genauigkeitsklasse 1 für Leistung und Energie
- Genauigkeitsklasse 0,5 für Spannung und Strom.
Hinweis: Optionale Bedienungsfunktionen über Smartphone APP (iOS und Android) mit Bluetooth-Verbindung kann als Selbstdiagnose, Schutzeinstellungen abrufen, Leistungsschalterstatus, Energieverbrauch oder zur Stromqualitätsprüfung verwendet werden.
Mechanisches und elektrisches Zubehör sind optional und nachträglich ein- oder anbaubar.
Nennstrom: 630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 66 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 55 kA
Gerätelebensdauer, mechanische Schaltspiele: 25000
Anzahl der Hilfskontakte als Wechsler: 3
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 50 µΩ
Polanzahl: 3
Polart: 3P3D
Reaktionszeit beim Schließen: 45 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW1E306DE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
