Einschubrahmen 3P HW1 (CHA) HW1C3EH
EAN
3250613140199
Marke
Hager
VPE
1 Stück
Preisgruppe
H460
Passende Tools
Preis
1.441,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 5 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 3 Produkte verfügbar -
Hilfs-Schalterstellung 3 Produkte verfügbar -
Arbeitsstromauslöser 4 Produkte verfügbar
Kompatible Produkte
-
Passend zu 36 Produkte verfügbar
Optionales Zubehör
-
HWX033HSA
Unterspannungsauslöser 200-250V AC/DC (UV)
283,60 € / Stück* -
HWX031HSAUnterspannungsauslöser 48-60V AC/DC (UV)
283,60 € / Stück* -
HWX030HSAUnterspannungsauslöser 24-30V AC/DC (UV)
283,60 € / Stück* -
HWX034HSAUnterspannungsauslöser 380-480V AC (UV)
283,60 € / Stück* -
HWX032HSAUnterspannungsauslöser 100-130V AC/DC (UV)
283,60 € / Stück*
-
HWY951HSA
Klemmenblock Typ B für (ENCT, Sentinel) 6/6
18,40 € / Stück* -
HWY952HSAKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,80 € / Stück* -
HWY950HSAKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
13,80 € / Stück*
-
HWX051HSA
Positionsmeldekontakt low level 1 NO/NC (PS)
98,10 € / Stück* -
HWX050HSAPositionsmeldekontakt (PS)
81,60 € / Stück* -
HWX090HSAOAC-Ausgangskontaktmodul für hw+
184,80 € / Stück*
-
HWX020HSA
Arbeitsstromauslöser 24-30V AC/DC (SH)
261,20 € / Stück* -
HWX023HSAArbeitsstromauslöser 200-250V AC/DC (SH)
261,20 € / Stück* -
HWX022HSAArbeitsstromauslöser 100-130V AC/DC (SH)
261,20 € / Stück* -
HWX024HSAArbeitsstromauslöser 380-480V AC/DC (SH)
261,20 € / Stück*
-
HWY270HVerriegelung Typ Ronis für Einschubrahmen HW1 (CL)
194,80 € / Stück* -
HWY701Zylinderschloss RO Typ 1 - K1L1/L4
72,80 € / Stück* -
HWY702Zylinderschloss RO Typ 2 - K2L2/L4/L5
72,80 € / Stück* -
HWY703Zylinderschloss RO Typ 3 - K3L3/L5
72,80 € / Stück* -
HWY704Zylinderschloss RO Typ 4 - K4L4
72,80 € / Stück* -
HWY705Zylinderschloss RO Typ 5 - K5L5
72,80 € / Stück* -
HWY238HVerriegelung Kurbeleinführung offene Tür HW1 (RI)
72,50 € / Stück* -
HWY229HKabelsatz 5.0 Meter für mechanische Verriegelung
443,80 € / Stück* -
HWY228HKabelsatz 3.0 Meter für mechanische Verriegelung
414,60 € / Stück* -
HWY218HKabelset 1.5 m für Kabelverriegelung MI
386,10 € / Stück* -
HWY270HSAVerriegelung Typ Ronis für Einschubrahmen HW1 (CL)
194,80 € / Stück*
-
HWX026HSAEinschaltspule 48-60V AC/DC (CC)
286,00 € / Stück* -
HWX025HSAEinschaltspule 24-30V AC/DC (CC)
286,00 € / Stück* -
HWX028HSAEinschaltspule 200-250V AC/DC (CC)
286,00 € / Stück* -
HWX029HSAEinschaltspule 380-480V AC (CC)
286,00 € / Stück* -
HWX027HSAEinschaltspule 100-130V AC/DC (CC)
286,00 € / Stück*
-
HWY033HVerzögerer für Unterspannungsauslöser 200-250V AC (UVTC)
478,80 € / Stück* -
HWY034HVerzögerer für Unterspannungsauslöser 380-480V AC (UVTC)
478,80 € / Stück* -
HWY031HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 48-60V AC/DC (UVTC)
478,80 € / Stück* -
HWY030HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 24-30V AC/DC (UVTC)
478,80 € / Stück*
-
HWY044HFrontanschlüsse - oben/unten - 3P HW1 Einschubtechnik (FC)
240,40 € / Stück* -
HWY046HFrontanschlüsse - unten, kurz - 3P HW1 Einschubtechnik (FC)
240,40 € / Stück*
-
HTG911HSpannungsversorgung 24 V DC 2, 5A 70°C
234,80 € / Stück*
Passend zu
-
HW1N312DEOffener Leistungsschalter 1250A 3P 42kA HW1 Einschub für TU: Sentinel Energy
4.791,60 € / Stück* -
HW1W312DSOffener Lasttrennschalter 1250A 3P HW1 Einschubtechnik
4.786,70 € / Stück* -
HW1W316DSOffener Lasttrennschalter 1600A 3P HW1 Einschubtechnik
6.567,50 € / Stück* -
HW1M308DEOffener Leistungsschalter 800A 3P 55kA HW1 Einschubtech. für TU: Sentinel Energy
3.806,40 € / Stück* -
HW1E316DEOffener Leistungsschalter 1600A 3P 66kA HW1 Einschub für TU: Sentinel Energy
6.422,80 € / Stück* -
HW1N310DEOffener Leistungsschalter 1000A 3P 42kA HW1 Einschub für TU: Sentinel Energy
4.131,50 € / Stück* -
HW1E308DEOffener Leistungsschalter 800A 3P 66kA HW1 Einschubtech. für TU: Sentinel Energy
4.083,60 € / Stück* -
HW1N308DEOffener Leistungsschalter 800A 3P 42kA HW1 Einschubtech. für TU: Sentinel Energy
3.636,20 € / Stück* -
HW1M310DEOffener Leistungsschalter 1000A 3P 55kA HW1 Einschub für TU: Sentinel Energy
4.194,80 € / Stück* -
HW1W310DSOffener Lasttrennschalter 1000A 3P HW1 Einschubtechnik
3.955,30 € / Stück* -
HW1E306DEOffener Leistungsschalter 630A 3P 66kA HW1 Einschubtech. für TU: Sentinel Energy
3.973,30 € / Stück* -
HW1N306DEOffener Leistungsschalter 630A 3P 42kA HW1 Einschubtech. für TU: Sentinel Energy
3.422,30 € / Stück* -
HW1M316DEOffener Leistungsschalter 1600A 3P 55kA HW1 Einschub für TU: Sentinel Energy
6.045,40 € / Stück* -
HW1E312DEOffener Leistungsschalter 1250A 3P 66kA HW1 Einschub für TU: Sentinel Energy
4.718,60 € / Stück* -
HW1E310DEOffener Leistungsschalter 1000A 3P 66kA HW1 Einschub für TU: Sentinel Energy
4.254,90 € / Stück* -
HW1M312DEOffener Leistungsschalter 1250A 3P 55kA HW1 Einschub für TU: Sentinel Energy
4.533,10 € / Stück* -
HW1M306DEOffener Leistungsschalter 630A 3P 55kA HW1 Einschubtech. für TU: Sentinel Energy
3.759,50 € / Stück* -
HW1N316DEOffener Leistungsschalter 1600A 3P 42kA HW1 Einschub für TU: Sentinel Energy
4.791,60 € / Stück* -
HW1M316DBOffener Leistungsschalter 1600A 3P 55kA HW1 Einschubtechnik für TU: Sentinel
5.367,10 € / Stück* -
HW1N308DBOffener Leistungsschalter 800A 3P 42kA HW1 Einschubtechnik für TU: Sentinel
2.957,80 € / Stück*
Technische Merkmale
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12000 V
-
Überspannungskategorie gemäß IEC 60947-12
Elektrischer Strom
-
Nennstrom1600 A
Architektur
-
Polart3P
Installation, Montage
-
Sammelschienenmontage möglichJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HW1C3EH
-

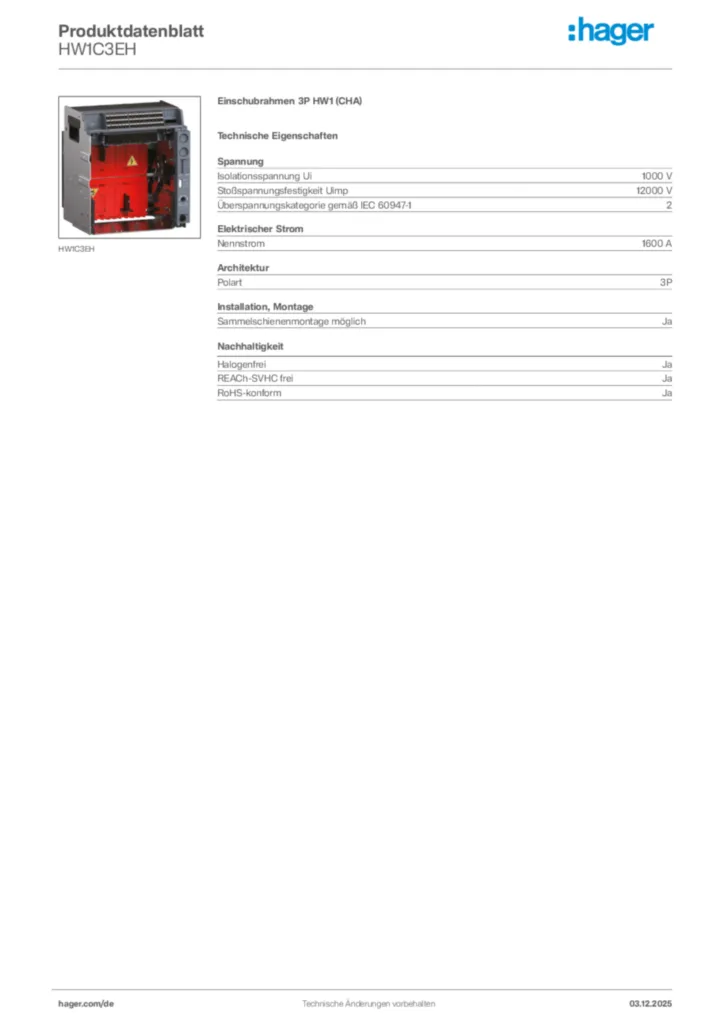

Produktdatenblatt
Hager Produktdatenblatt HW1C3EH
Einschubrahmen 3P HW1 (CHA)
PDF -
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW1
PDF56,16 MB
QuickInstall-Handbuch
hw+ Offene Leistungsschalter HW1
PDF36,02 MB
Sicherheitshinweise
-
PDF159,14 kB -
Handbuch
Benutzerhandbuch
hw+ Offene Leistungsschalter HW1
PDF30,43 MB
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Technische Broschüre
News - Markteinführung April 2022
(22DE0010)
PDF3,85 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 3. April 2023
PDF553,64 kB
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 1. August 2025
PDF436,86 kB
UKCA-KONFORMITÄTSERKLÄRUNG
Fassung vom 1. August 2025
PDF442,09 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HWX041HHilfsschalter low level 1 NO/NC HW1 (AX)Preis48,50 €/ Stück * -
2
HWX091HEinschaltbereitschaftsmeldeschalter HW1 (RTC)Preis38,10 €/ Stück * -
3
HWX034HUnterspannungsauslöser 380-480V AC (UV)Preis283,60 €/ Stück * -
4
HWX001HMotorantrieb zum Spannen der Feder 24V AC 50/60Hz HW1 (MO)Preis990,80 €/ Stück * -
5
HWY966HModbus Kommunikationsmodul TCP/IPPreis692,10 €/ Stück *
Ausschreibungstext
Einschubrahmen 3P HW1 (CHA)
Einschubrahmen (CHA) für Einschubtechnik. Verfügbar in 3poliger und 4poliger Ausführung. Die Schutzabdeckungen werden werkseitig an jedem Einschubrahmen hw+ angebracht. Die Schutzabdeckungen verdecken die Kontakte des Hauptschaltkreises im Einschubrahmen, wenn sich der Leistungsschalter in der Stellung „ Ausgefahren“ oder „Test“ befindet. Auf diese Weise wird der versehentliche Zugriff auf Anschlüsse oder das Verschieben des Leistungsschalters in die Stellung „ Eingefahren“ verhindert. Gleichzeitig wird die Schutzklasse IP2x erreicht. Die oberen und unteren Schutzabdeckungen funktionieren unabhängig voneinander und können separat mit einem Vorhängeschloss verriegelt werden. Die Vorhängeschlösser blockieren die isolierenden Klappen in der geschlossenen Stellung und verhindern das Einfahren. Je Schutzabdeckung kann bis zu drei Vorhängeschlösser installiert werden. 1 bis 3 Vorhängeschlösser Ø 5 - Ø 8 mm (nicht im Lieferumfang enthalten). Die Position des Leistungsschalters im Einschubrahmen wird mit der Positionsanzeige auf der Frontseite angezeigt. Der Wechsel von einer Position in die andere wird mittels einer in den Einschubrahmen einzuführenden Kurbel vorgenommen. Das Einführen dieser Kurbel lässt sich durch Verriegelungssysteme schützen. Vor jedem Wechsel von einer Stellung in die andere muss die Lasche zur Positionsverriegelung und Quittierung gedrückt werden. Jeder Einschubrahmen besitzt 2 Führungsschienen, diese eine sichere und einfache Entnahme/Einführung des Leistungsschalters aus/in den Einschubrahmen gewährleistet.
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Überspannungskategorie gemäß IEC 60947-1: 2
Nennstrom: 1600 A
Polart: 3P
Sammelschienenmontage möglich: Ja
Fabrikat : Hager oder gleichwertig
Artikel : HW1C3EH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einschubrahmen (CHA) für Einschubtechnik. Verfügbar in 3poliger und 4poliger Ausführung. Die Schutzabdeckungen werden werkseitig an jedem Einschubrahmen hw+ angebracht. Die Schutzabdeckungen verdecken die Kontakte des Hauptschaltkreises im Einschubrahmen, wenn sich der Leistungsschalter in der Stellung „ Ausgefahren“ oder „Test“ befindet. Auf diese Weise wird der versehentliche Zugriff auf Anschlüsse oder das Verschieben des Leistungsschalters in die Stellung „ Eingefahren“ verhindert. Gleichzeitig wird die Schutzklasse IP2x erreicht. Die oberen und unteren Schutzabdeckungen funktionieren unabhängig voneinander und können separat mit einem Vorhängeschloss verriegelt werden. Die Vorhängeschlösser blockieren die isolierenden Klappen in der geschlossenen Stellung und verhindern das Einfahren. Je Schutzabdeckung kann bis zu drei Vorhängeschlösser installiert werden. 1 bis 3 Vorhängeschlösser Ø 5 - Ø 8 mm (nicht im Lieferumfang enthalten). Die Position des Leistungsschalters im Einschubrahmen wird mit der Positionsanzeige auf der Frontseite angezeigt. Der Wechsel von einer Position in die andere wird mittels einer in den Einschubrahmen einzuführenden Kurbel vorgenommen. Das Einführen dieser Kurbel lässt sich durch Verriegelungssysteme schützen. Vor jedem Wechsel von einer Stellung in die andere muss die Lasche zur Positionsverriegelung und Quittierung gedrückt werden. Jeder Einschubrahmen besitzt 2 Führungsschienen, diese eine sichere und einfache Entnahme/Einführung des Leistungsschalters aus/in den Einschubrahmen gewährleistet.
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Überspannungskategorie gemäß IEC 60947-1: 2
Nennstrom: 1600 A
Polart: 3P
Sammelschienenmontage möglich: Ja
Fabrikat : Hager oder gleichwertig
Artikel : HW1C3EH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
