Unterspannungsauslöser 48-60V AC/DC (UV) HWX031H
EAN
3250613232757
Marke
Hager
VPE
1 Stück
Preisgruppe
H460
Passende Tools
Preis
277,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

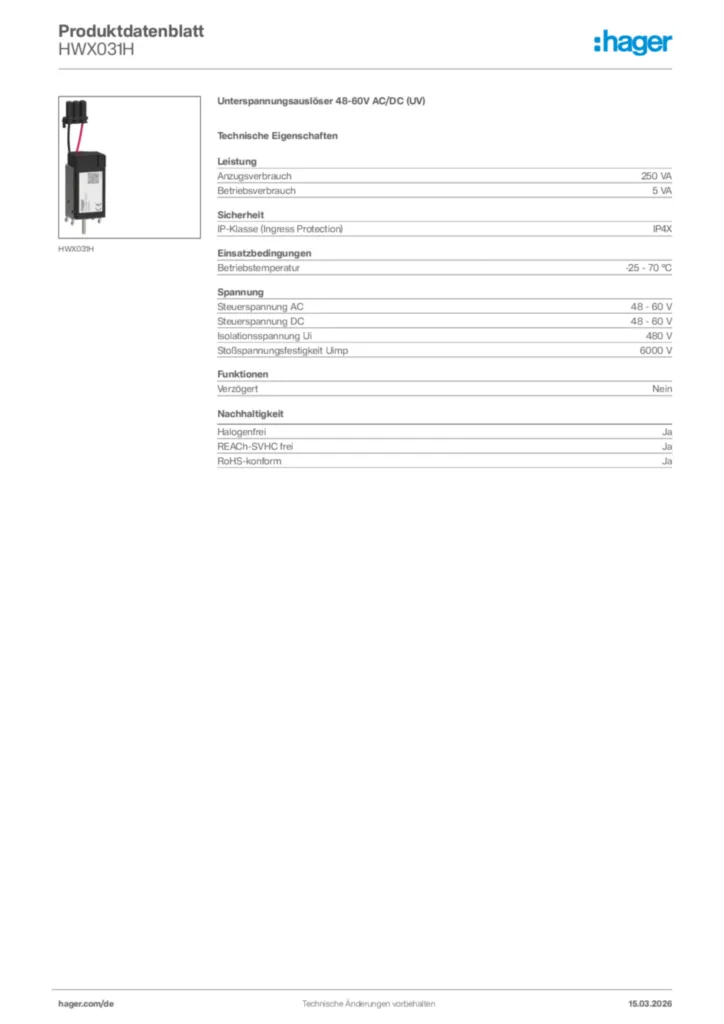

Technische Merkmale
Leistung
-
Anzugsverbrauch250 VA
-
Betriebsverbrauch5 VA
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Spannung
-
Steuerspannung AC48 - 60 V
-
Steuerspannung DC48 - 60 V
-
Isolationsspannung Ui480 V
-
Stoßspannungsfestigkeit6000 V
Funktionen
-
VerzögertNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HWX031H
-
Montageanleitung
6LE007405Aa_SH_UV_CC_Coils_web.pdf
Montageanleitung International 2022-11-09
PDF10,90 MB
ID1_BOBINE-P7_6LE009029Aa.pdf
Montageanleitung International 2023-03-13
PDF2,57 MB
Installationshandbuch
hw+ Offene Leistungsschalter HW2/HW4/HW6
PDF57,62 MB
Installationshandbuch
hw+ Offene Leistungsschalter HW1
PDF56,16 MB
Sicherheitshinweise
-
PDF159,14 kB -
Handbuch
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Technische Broschüre
News - Markteinführung April 2022
(22DE0010)
PDF3,85 MB -
Technischer Anhang (mehrere Produkte)
Technischer Anhang - Leistungs- und Lasttrennschalter
Stand: 01.04.2022
PDF14,11 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-09-26
PDF632,28 kB
Declaration
Konformitätserklärung International 2023-09-26
PDF532,15 kB
Declaration
Konformitätserklärung International 2023-01-18
PDF984,25 kB
Konformitätserklärung en-GB 2024-12-02
PDF549,18 kB
Konformitätserklärung en-GB 2024-12-02
PDF544,97 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTD210HDisplay zum Türeinbau 96x96mm für Leistungsschalter h3+ / hw+ (Energy)Preis374,60 €/ Stück * -
2
HW1C3EHEinschubrahmen 3P HW1 (CHA)Preis1.409,00 €/ Stück * -
3
HW1C4EHEinschubrahmen 4P HW1 (CHA)Preis1.875,10 €/ Stück * -
4
HWW450HAuslöseeinheit (TU) sentinel LIPreis1.138,00 €/ Stück * -
5
HWW451HAuslöseeinheit (TU) sentinel LSIPreis1.178,50 €/ Stück *
Ausschreibungstext
Unterspannungsauslöser 48-60V AC/DC (UV)
Der Unterspannungsauslöser (UV) aktiviert den Öffnungsmechanismus des Leistungsschalters, wenn er nicht mehr mit Strom versorgt wird, oder wenn die Versorgungsspannung auf 70-40 % abfällt. Der Leistungsschalter kann erst wieder geschlossen werden, wenn die Versorgungsspannung des Unterspannungsauslösers wieder auf den Nennwert zurückkehrt oder einen bestimmten Schwellwert überschreitet. Dem Unterspannungsauslöser (UV) kann eine Verzögerungseinheit (UVTC) hinzugefügt werden, um die Funktion des Auslösers zu verzögern und um ein unbeabsichtigtes Auslösen des Leistungsschalters zu vermeiden.
Anzugsverbrauch: 250 VA
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Steuerspannung AC: 48 - 60 V
Steuerspannung DC: 48 - 60 V
Isolationsspannung Ui: 480 V
Stoßspannungsfestigkeit: 6000 V
Fabrikat : Hager oder gleichwertig
Artikel : HWX031H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Unterspannungsauslöser (UV) aktiviert den Öffnungsmechanismus des Leistungsschalters, wenn er nicht mehr mit Strom versorgt wird, oder wenn die Versorgungsspannung auf 70-40 % abfällt. Der Leistungsschalter kann erst wieder geschlossen werden, wenn die Versorgungsspannung des Unterspannungsauslösers wieder auf den Nennwert zurückkehrt oder einen bestimmten Schwellwert überschreitet. Dem Unterspannungsauslöser (UV) kann eine Verzögerungseinheit (UVTC) hinzugefügt werden, um die Funktion des Auslösers zu verzögern und um ein unbeabsichtigtes Auslösen des Leistungsschalters zu vermeiden.
Anzugsverbrauch: 250 VA
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Steuerspannung AC: 48 - 60 V
Steuerspannung DC: 48 - 60 V
Isolationsspannung Ui: 480 V
Stoßspannungsfestigkeit: 6000 V
Fabrikat : Hager oder gleichwertig
Artikel : HWX031H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
