Einschaltspule 24-30V AC/DC (CC) HWX025H
EAN
3250613232696
Marke
Hager
VPE
1 Stück
Preisgruppe
H460
Passende Tools
Preis
286,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 340 Produkte verfügbar
Passend zu
-
HW1E306FBOffener Leistungsschalter 630A 3P 66kA HW1 Festeinbau für TU: Sentinel
2.667,70 € / Stück* -
HW4W440FSOffener Lasttrennschalter 4000A 4P HW4 Festeinbau
20.850,80 € / Stück* -
HW1N416FBOffener Leistungsschalter 1600A 4P 42kA HW1 Festeinbau für TU: Sentinel
5.844,40 € / Stück* -
HW1N412FBOffener Leistungsschalter 1250A 4P 42kA HW1 Festeinbau für TU: Sentinel
4.261,60 € / Stück* -
HW1N410FBOffener Leistungsschalter 1000A 4P 42kA HW1 Festeinbau für TU: Sentinel
3.513,20 € / Stück* -
HW1N408FBOffener Leistungsschalter 800A 4P 42kA HW1 Festeinbau für TU: Sentinel
2.973,90 € / Stück* -
HW1N406FBOffener Leistungsschalter 630A 4P 42kA HW1 Festeinbau für TU: Sentinel
2.732,00 € / Stück* -
HW1E316FBOffener Leistungsschalter 1600A 3P 66kA HW1 Festeinbau für TU: Sentinel
4.884,50 € / Stück* -
HW1E312FBOffener Leistungsschalter 1250A 3P 66kA HW1 Festeinbau für TU: Sentinel
3.336,60 € / Stück* -
HW1E310FBOffener Leistungsschalter 1000A 3P 66kA HW1 Festeinbau für TU: Sentinel
2.908,50 € / Stück* -
HW1E308FBOffener Leistungsschalter 800A 3P 66kA HW1 Festeinbau für TU: Sentinel
2.764,60 € / Stück* -
HW1N306FBOffener Leistungsschalter 630A 3P 42kA HW1 Festeinbau für TU: Sentinel
2.154,50 € / Stück* -
HW1M316FBOffener Leistungsschalter 1600A 3P 55kA HW1 Festeinbau für TU: Sentinel
4.537,00 € / Stück* -
HW1M312FBOffener Leistungsschalter 1250A 3P 55kA HW1 Festeinbau für TU: Sentinel
3.161,20 € / Stück* -
HW1M310FBOffener Leistungsschalter 1000A 3P 55kA HW1 Festeinbau für TU: Sentinel
2.864,80 € / Stück* -
HW1M308FBOffener Leistungsschalter 800A 3P 55kA HW1 Festeinbau für TU: Sentinel
2.502,10 € / Stück* -
HW1M306FBOffener Leistungsschalter 630A 3P 55kA HW1 Festeinbau für TU: Sentinel
2.460,60 € / Stück* -
HW1N316FBOffener Leistungsschalter 1600A 3P 42kA HW1 Festeinbau für TU: Sentinel
4.659,10 € / Stück* -
HW1N312FBOffener Leistungsschalter 1250A 3P 42kA HW1 Festeinbau für TU: Sentinel
3.390,90 € / Stück* -
HW1N310FBOffener Leistungsschalter 1000A 3P 42kA HW1 Festeinbau für TU: Sentinel
2.792,90 € / Stück*
Technische Merkmale
Leistung
-
Anzugsverbrauch300 VA
-
Betriebsverbrauch5 VA
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Spannung
-
Steuerspannung AC24 - 30 V
-
Steuerspannung DC24 - 30 V
-
Isolationsspannung Ui480 V
-
Stoßspannungsfestigkeit Uimp6000 V
-
Überspannungskategorie gemäß IEC 60947-12
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HWX025H
-

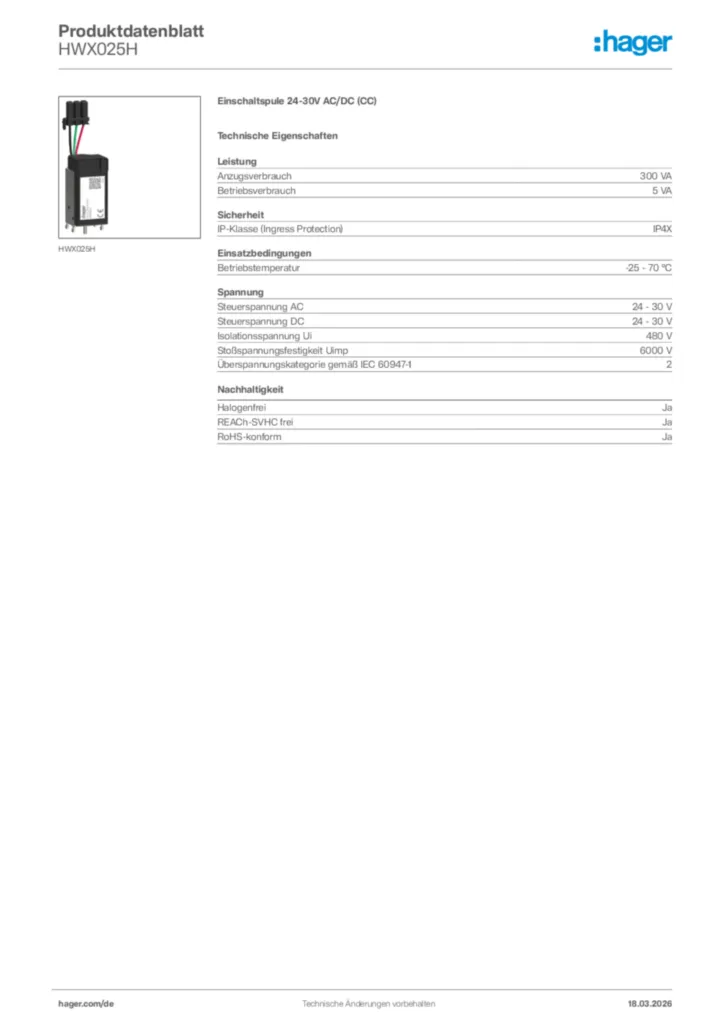

Produktdatenblatt
Hager Produktdatenblatt HWX025H
Einschaltspule 24-30V AC/DC (CC)
PDF -
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW1
PDF56,16 MB
Installationshandbuch
hw+ Offene Leistungsschalter HW2/HW4/HW6
PDF57,62 MB
Montageanleitung International 2025-06-13
PDF2,57 MB
Montageanleitung International 2025-06-13
PDF25,18 MB
Sicherheitshinweise
-
PDF159,14 kB -
Handbuch
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Technische Broschüre
News - Markteinführung April 2022
(22DE0010)
PDF3,85 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-09-26
PDF632,28 kB
Declaration
Konformitätserklärung International 2023-09-26
PDF532,15 kB
Declaration
Konformitätserklärung International 2023-01-18
PDF984,25 kB
Konformitätserklärung en-GB 2025-04-30
PDF417,83 kB
Konformitätserklärung en-GB 2025-04-30
PDF413,00 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HWX041HHilfsschalter low level 1 NO/NC HW1 (AX)Preis48,50 €/ Stück * -
2
HWX091HEinschaltbereitschaftsmeldeschalter HW1 (RTC)Preis38,10 €/ Stück * -
3
HWX034HUnterspannungsauslöser 380-480V AC (UV)Preis283,60 €/ Stück * -
4
HWX001HMotorantrieb zum Spannen der Feder 24V AC 50/60Hz HW1 (MO)Preis990,80 €/ Stück * -
5
HWY966HModbus Kommunikationsmodul TCP/IPPreis692,10 €/ Stück *
Ausschreibungstext
Einschaltspule 24-30V AC/DC (CC)
Die Einschaltspule (CC) aktiviert den Schließmechanismus des Leistungsschalters, wenn sie mit Strom versorgt wird. Die Impulsdauer muss mindestens 100 ms betragen. Mit Hilfe der Einschaltspule kann eine Synchronisierung mit einer Netzersatzanlage kleiner gleich 80ms realisiert werden.
Anzugsverbrauch: 300 VA
Betriebsverbrauch: 5 VA
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Steuerspannung AC: 24 - 30 V
Steuerspannung DC: 24 - 30 V
Isolationsspannung Ui: 480 V
Stoßspannungsfestigkeit Uimp: 6000 V
Überspannungskategorie gemäß IEC 60947-1: 2
Fabrikat : Hager oder gleichwertig
Artikel : HWX025H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Die Einschaltspule (CC) aktiviert den Schließmechanismus des Leistungsschalters, wenn sie mit Strom versorgt wird. Die Impulsdauer muss mindestens 100 ms betragen. Mit Hilfe der Einschaltspule kann eine Synchronisierung mit einer Netzersatzanlage kleiner gleich 80ms realisiert werden.
Anzugsverbrauch: 300 VA
Betriebsverbrauch: 5 VA
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Steuerspannung AC: 24 - 30 V
Steuerspannung DC: 24 - 30 V
Isolationsspannung Ui: 480 V
Stoßspannungsfestigkeit Uimp: 6000 V
Überspannungskategorie gemäß IEC 60947-1: 2
Fabrikat : Hager oder gleichwertig
Artikel : HWX025H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
