Deutschland
EAN
3250613232825
Marke
Hager
VPE
1 Stück
Preisgruppe
H460
Fehlermeldeschalter für HW1 (FS) HWX047H
Preis
58,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 120 Produkte verfügbar
Passend zu
-
HW1E408FEOffener Leistungsschalter 800A 4P 66kA HW1 Festeinbau für TU: Sentinel Energy
4.172,70 € / Stück* -
HW1E312FEOffener Leistungsschalter 1250A 3P 66kA HW1 Festeinbau für TU: Sentinel Energy
3.826,20 € / Stück* -
HW1N408FEOffener Leistungsschalter 800A 4P 42kA HW1 Festeinbau für TU: Sentinel Energy
3.638,90 € / Stück* -
HW1E316FEOffener Leistungsschalter 1600A 3P 66kA HW1 Festeinbau für TU: Sentinel Energy
5.543,20 € / Stück* -
HW1M412FEOffener Leistungsschalter 1250A 4P 55kA HW1 Festeinbau für TU: Sentinel Energy
4.654,30 € / Stück* -
HW1N310FEOffener Leistungsschalter 1000A 3P 42kA HW1 Festeinbau für TU: Sentinel Energy
3.464,60 € / Stück* -
HW1M416FEOffener Leistungsschalter 1600A 4P 55kA HW1 Festeinbau für TU: Sentinel Energy
6.371,10 € / Stück* -
HW1N406FEOffener Leistungsschalter 630A 4P 42kA HW1 Festeinbau für TU: Sentinel Energy
3.396,10 € / Stück* -
HW1E410FEOffener Leistungsschalter 1000A 4P 66kA HW1 Festeinbau für TU: Sentinel Energy
4.341,60 € / Stück* -
HW1M316FEOffener Leistungsschalter 1600A 3P 55kA HW1 Festeinbau für TU: Sentinel Energy
5.200,00 € / Stück* -
HW1M308FEOffener Leistungsschalter 800A 3P 55kA HW1 Festeinbau für TU: Sentinel Energy
3.167,00 € / Stück* -
HW1N316FEOffener Leistungsschalter 1600A 3P 42kA HW1 Festeinbau für TU: Sentinel Energy
5.329,60 € / Stück* -
HW1N410FEOffener Leistungsschalter 1000A 4P 42kA HW1 Festeinbau für TU: Sentinel Energy
4.184,70 € / Stück* -
HW1M312FEOffener Leistungsschalter 1250A 3P 55kA HW1 Festeinbau für TU: Sentinel Energy
3.996,10 € / Stück* -
HW1E416FEOffener Leistungsschalter 1600A 4P 66kA HW1 Festeinbau für TU: Sentinel Energy
6.818,90 € / Stück* -
HW1E310FEOffener Leistungsschalter 1000A 3P 66kA HW1 Festeinbau für TU: Sentinel Energy
3.573,50 € / Stück* -
HW1E412FEOffener Leistungsschalter 1250A 4P 66kA HW1 Festeinbau für TU: Sentinel Energy
4.883,10 € / Stück* -
HW1M408FEOffener Leistungsschalter 800A 4P 55kA HW1 Festeinbau für TU: Sentinel Energy
3.832,90 € / Stück* -
HW1M406FEOffener Leistungsschalter 630A 4P 55kA HW1 Festeinbau für TU: Sentinel Energy
3.779,50 € / Stück* -
HW1N306FEOffener Leistungsschalter 630A 3P 42kA HW1 Festeinbau für TU: Sentinel Energy
2.820,70 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom unter 230V AC154 A
Konnektivität
-
MontageartKlickbefestigung
Anschluss
-
Kontaktart1x Wechsler
Spannung
-
Isolationsspannung Ui690 V
-
Stoßspannungsfestigkeit Uimp1500 V
-
VersorgungsspannungsartAC/DC
Frequenz
-
Frequenz50 - 60 Hz
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele15000
-
Gerätelebensdauer, elektrische Schaltspiele3025
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom0
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HWX047H
-

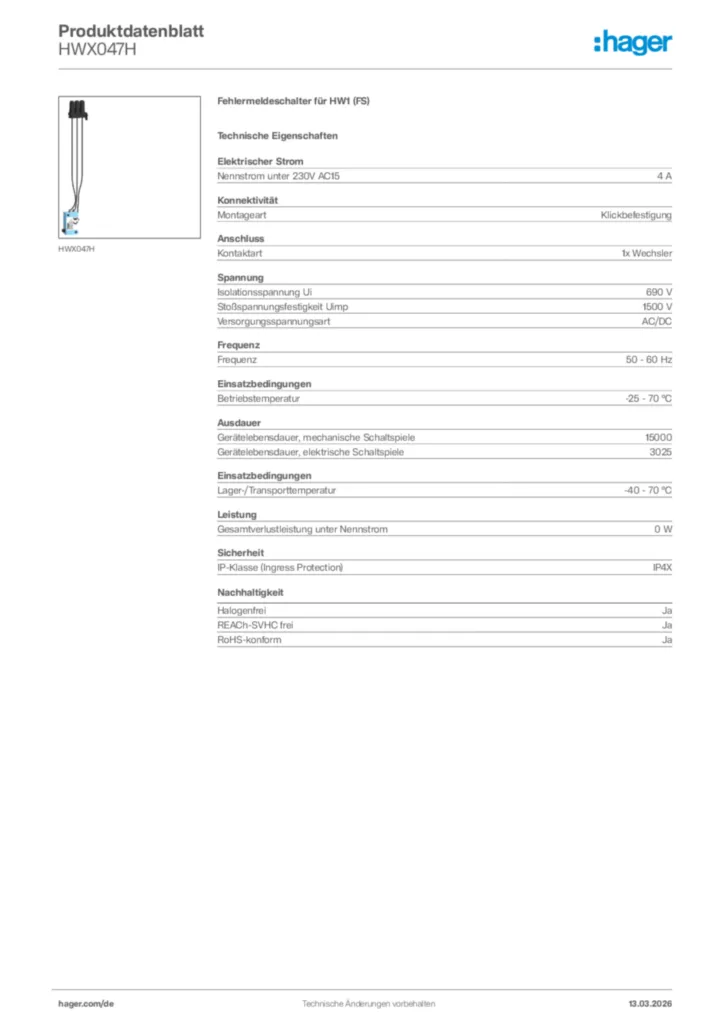

Produktdatenblatt
Hager Produktdatenblatt HWX047H
Fehlermeldeschalter für HW1 (FS)
PDF -
Montageanleitung
Installation manual International 2021-05-31
Montageanleitung International 2022-11-09
PDF19,43 MB
Installationshandbuch
hw+ Offene Leistungsschalter HW1
PDF56,16 MB
Installationshandbuch
hw+ Offene Leistungsschalter HW2/HW4/HW6
PDF57,62 MB
Sicherheitshinweise
-
PDF159,14 kB -
Handbuch
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Technische Broschüre
News - Markteinführung April 2022
(22DE0010)
PDF3,85 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-09-26
PDF632,28 kB
Declaration
Konformitätserklärung International 2023-09-26
PDF532,15 kB
Declaration
Konformitätserklärung International 2023-01-18
PDF984,25 kB
Konformitätserklärung en-GB 2025-11-04
PDF413,59 kB
Konformitätserklärung en-GB 2025-11-04
PDF418,76 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HWX041HHilfsschalter low level 1 NO/NC HW1 (AX)Preis48,50 €/ Stück * -
2
HWY260HAdapter für Schloss Verriegelung in Aus - Ronis/Profalux/Kirk HW1 (OLK)Preis194,80 €/ Stück * -
3
HWY040HFrontanschlüsse - oben/unten - 3P HW1 Festeinbau (FC)Preis105,20 €/ Stück * -
4
HWX034HUnterspannungsauslöser 380-480V AC (UV)Preis283,60 €/ Stück * -
5
HWY705Zylinderschloss RO Typ 5 - K5L5Preis72,80 €/ Stück *
Ausschreibungstext
Fehlermeldeschalter für HW1 (FS)
Der Fehlemeldeschalter (FS) ermöglicht das Melden der Ausschaltung des
Leistungsschalters nach einem vom Auslöser gesteuerten Auslösung. Das Auslösen kann verschiedene Ursachen haben: Überlast, Kurzschluss, Erdschluss GF, System-Hauptalarm. Der Kontakt kehrt in seine Ruhestellung zurück, wenn der Leistungsschalter mit der Taste Reset“ auf der Vorderseite des elektronischen Auslösers wieder zurückgesetzt wurde. Standardmäßig ist an allen Leistungsschaltern ein Fehlermeldeschalter vorhanden. Bei den Leistungsschaltern HW1 können maximal zwei Kontakte (FS) installiert werden, außer der Einschaltbereitschaftsmeldeschalter (RTC) ist installiert. Das Schaltvermögen beträgt bei AC12: 240V/5A und DC12: 24V/5A .
Montageart: Klickbefestigung
Isolationsspannung Ui: 690 V
Stoßspannungsfestigkeit Uimp: 1500 V
Versorgungsspannungsart: AC/DC
Betriebstemperatur: -25 - 70 °C
Lager-/Transporttemperatur: -40 - 70 °C
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HWX047H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Fehlemeldeschalter (FS) ermöglicht das Melden der Ausschaltung des
Leistungsschalters nach einem vom Auslöser gesteuerten Auslösung. Das Auslösen kann verschiedene Ursachen haben: Überlast, Kurzschluss, Erdschluss GF, System-Hauptalarm. Der Kontakt kehrt in seine Ruhestellung zurück, wenn der Leistungsschalter mit der Taste Reset“ auf der Vorderseite des elektronischen Auslösers wieder zurückgesetzt wurde. Standardmäßig ist an allen Leistungsschaltern ein Fehlermeldeschalter vorhanden. Bei den Leistungsschaltern HW1 können maximal zwei Kontakte (FS) installiert werden, außer der Einschaltbereitschaftsmeldeschalter (RTC) ist installiert. Das Schaltvermögen beträgt bei AC12: 240V/5A und DC12: 24V/5A .
Montageart: Klickbefestigung
Isolationsspannung Ui: 690 V
Stoßspannungsfestigkeit Uimp: 1500 V
Versorgungsspannungsart: AC/DC
Betriebstemperatur: -25 - 70 °C
Lager-/Transporttemperatur: -40 - 70 °C
IP-Klasse (Ingress Protection): IP4X
Fabrikat : Hager oder gleichwertig
Artikel : HWX047H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
