Offene Leistungs- und Lasttrennschalter Zubehör hw+

Auslöseeinheit (TU) sentinel Energy LSIG HWW454H

Name: HWW454H
Brand: Hager
SKU: HWW454H6
Price: 1662.8 EUR

EAN

3250613232177

Marke

Hager

VPE

1 Stück

Preisgruppe

H460

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

1.662,80 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Gerätestecker 22 Produkte verfügbar

Passend zu 144 Produkte verfügbar

Technische Merkmale

Neutralleiterschutz (np): Referenz für Zeiteinstellung

Tnp gleich als tr et tsd
Kurzschlussschutz kurzzeitverzögert (std): nicht ausschalten

25 ms
Kurzschlussschutz kurzzeitverzögert (std): Niedrige Geschwindigkeit (LSP) deaktivierbar

Ja
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Kurzschlussschutz kurzzeitverzögert (std): ISD-Toleranz

10 - 10 %
Kurzschlussschutz kurzzeitverzögert (std): deaktivierbar

Ja
Erdschlussschutzfunktion (I²t): deaktivierbar

Ja
Kurzschlussschutz gemäß I²t Kurve

Ja
Kurzschlussschutz kurzzeitverzögert (std)

Ja
Voralarm (PTA)

Ja
Neutralleiterschutz (NP): Einstellstufen (IN)

50 %, 100 %, 150 %, 200 %
Schutz (np): deaktivierbar

Ja
Neutralleiterschutz (NP)

Ja
Kurzschlussschutz (li): Art

Nicht unabhängig, gleich mit tr und tsd
Kurzschlussschutz kurzzeitverzögert (std): max ausschalten

650 ms
Instaneous protection (ii): max ausschalten

80 ms
Ground fault (Ig): max Ausschaltzeit

650 ms
Überlastschutz langzeitverzögert (ltd): Referenz für Strom Einstellung

Ir…x In 40% bis 100% in 1% Schritten
Kurzschlussschutz (li): Art

Ohne
Langzeitschutz (ltd): IR-Strombereich

0,36 - 1,0 A
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
Langzeit Überlastschutz (ltd): Verzögerung mit einstellbaren Ansprechwerten

Ja
Langzeit Überlastschutz (ltd): Verzögerungsart

Einstellbar
Langzeit Überlastschutz (ltd): deaktivierbar

Nein
Überlastschutz langzeitverzögert (ltd)

Ja
Kurzschlussschutz (ii): max nicht ausschalten

25 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
Kurzschlussschutz (Ii): Referenz für Strom Einstellung

Ii = OFF/Ii… x In 1.5 bis 15 in 0.5 Schritten
Kurzschlussschutz (li): deaktivierbar

Ja
Kurzschlussschutz (li)

Ja
Kurzschlussschutz (li): Genauigkeit

15 - 15 %
Erde Fehlerstrom (li): momentaner Einstellkoeffizient

0,1 %, 0,2 %, 0,3 %, 0,4 %, 0,5 %, 0,6 %, 0,7 %, 0,8 %, 0,9 %, 1 %
Kurzschlussschutz (li): Art

Einstellbar
Erdschlusschutzfunktion (GF): Verzögerung (tg)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Erdschlussschutzfunktion (GF): Niedrige Geschwindigkeit (LSP) deaktivierbar

Ja
Erdschlussschutzfunktion (GF)

Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2024-06-27

PDF

391,36 kB

Hager REACH declaration HWW454H

PDF

Hager RoHS Report HWW454H

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HWW454H

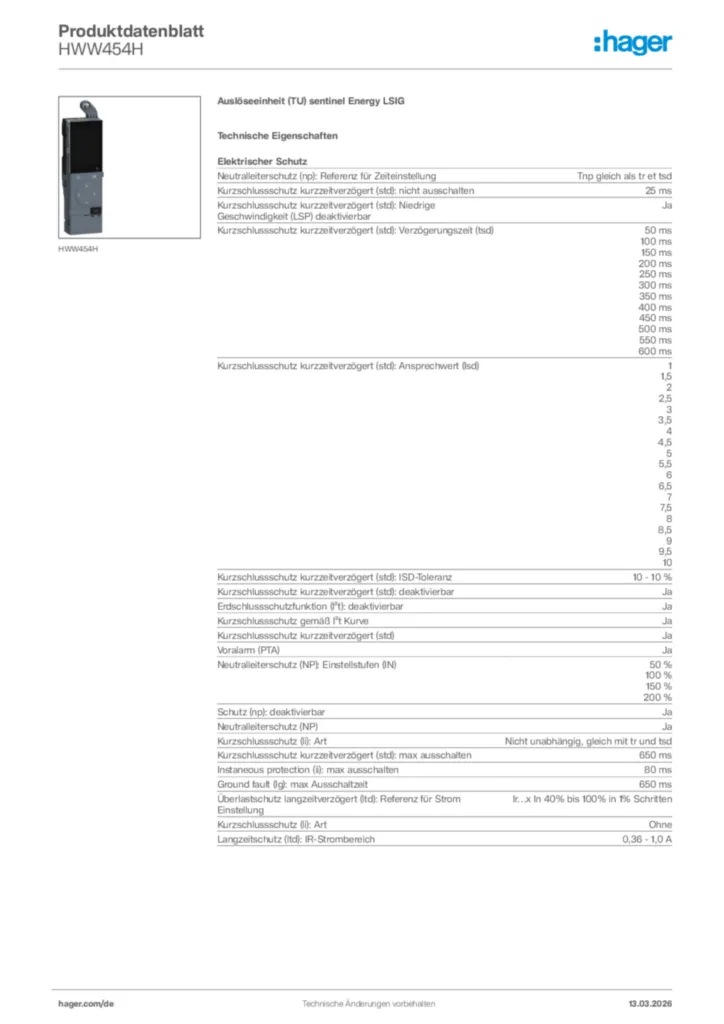

Produktdatenblatt

Hager Produktdatenblatt HWW454H

Auslöseeinheit (TU) sentinel Energy LSIG

PDF
Montageanleitung

Installationshandbuch

hw+ Offene Leistungsschalter HW1

PDF

56,16 MB

Installationshandbuch

hw+ Offene Leistungsschalter HW2/HW4/HW6

PDF

57,62 MB

Sicherheitshinweise

-

PDF

159,14 kB
Produktanhang

Modbus-Tabelle für sentinel Energy

hw+ Leistungsschalter sentinel Energy

XLS

378,50 kB
Endverbraucher Kurzanleitung

Quick start notes

First setting of sentinel Energy trip unit

PDF

572,09 kB
Handbuch

Benutzerhandbuch

hw+ Modbus-Kommunikation sentinel Energy

PDF

6,20 MB

Benutzerhandbuch

hw+ Elektronische Auslöseeinheiten sentinel Energy

PDF

16,25 MB

Technischer Katalog

hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6

PDF

63,52 MB
Technische Broschüre

News - Markteinführung April 2023

(23DE0010)

PDF

17,68 MB
Sicherheitsdatenblatt

Leitfaden zur Cybersicherheit

hw+ Leistungsschalter sentinel Energy HW1, HW2 und HW4

PDF

1,08 MB
Handbuch

Benutzerhandbuch

h3+/hw+ Türeinbau-Display HTD210H

PDF

6,88 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2023-06-19

PDF

421,13 kB

Konformitätserklärungen für Funkanlagen

Konformitätserklärung en-GB, fr-FR, de-DE, es-ES, pt-PT, it-IT, nl-NL, pl-PL, sv-SE, zh-CN 2024-05-29

PDF

135,25 kB

UKCA Declaration of Conformity

PDF

405,27 kB

Mehr Downloads

Ausschreibungstext

Auslöseeinheit (TU) sentinel Energy LSIG

Die Auslöseeinheit sentinel Energy zum Einbau in offene Leistungsschalter hw+. Bestehend aus einem LCD-Farbdisplay mit hohem Kontrast zur einfachen Ablesung der Werte, Bedienfeld zur Einstellung der Schutzparameter und eine MODBUS-Kommunikationsfunktion (RTU, TCP) steht zur Verfügung. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden.
Ein frontseitiger USB-C-Port mit Staubschutz kann benutzt werden für die Prüf-/Inbetriebnahme-Software Hager Power setup (über PC oder Laptop) und externen Akku (z.B. Powerbank).
Mit einem PC oder Computer, der mit der Inbetriebnahme- und Prüfsoftware Hager Power setup ausgestattet ist, können die Schutzeinstellungen entsprechend den im Hagercad-Projekt aufgezeichneten Werte vorgenommen werden.
Gerätefunktion:
- Einstellung der Werte über ein integriertes Bemessungsstrommodul (Rating Plug)
- integrierte Alarmauslösefunktion, integrierte Backup-Batterie versorgt die Auslöseeinheit nach einer Auslösung.
Schutzfunktion:
- Auslösekurven LSI und LSIG
- die LSIG-Auslösekurve bietet die Erdschlussschutzfunktion
- erweiterte Schutzfunktionen zur Verbesserung der Selektivität, Management von zwei Schutzprofilen.
Messfunktion nach IEC 61557-12:
- wichtige Kenngrößen auf einen Blick (z.B. Strom, Spannung, Leistung)
- Genauigkeitsklasse 1 für Leistung und Energie
- Genauigkeitsklasse 0,5 für Spannung und Strom.

Hinweis: Optionale Bedienungsfunktionen über Smartphone APP (iOS und Android) mit Bluetooth-Verbindung kann als Selbstdiagnose, Schutzeinstellungen abrufen, Leistungsschalterstatus, Energieverbrauch oder zur Stromqualitätsprüfung verwendet werden.
Mechanisches und elektrisches Zubehör sind optional und nachträglich ein- oder anbaubar.

Neutralleiterschutz (np): Referenz für Zeiteinstellung: Tnp gleich als tr et tsd
Kurzschlussschutz kurzzeitverzögert (std): nicht ausschalten: 25 ms
Kurzschlussschutz kurzzeitverzögert (std): Niedrige Geschwindigkeit (LSP) deaktivierbar: Ja
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd): 50 ms
100 ms
150 ms
200 ms
250 ms
300 ms
350 ms
400 ms
450 ms
500 ms
550 ms
600 ms
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd): 1
1,5
2
2,5
3
3,5
4
4,5
5
5,5
6
6,5
7
7,5
8
8,5
9
9,5
10
Kurzschlussschutz kurzzeitverzögert (std): ISD-Toleranz: 10 - 10 %
Kurzschlussschutz kurzzeitverzögert (std): deaktivierbar: Ja
Erdschlussschutzfunktion (I²t): deaktivierbar: Ja
Kurzschlussschutz gemäß I²t Kurve: Ja
Kurzschlussschutz kurzzeitverzögert (std): Ja
Voralarm (PTA): Ja
Neutralleiterschutz (NP): Einstellstufen (IN): 50 %
100 %
150 %
200 %
Schutz (np): deaktivierbar: Ja
Neutralleiterschutz (NP): Ja
Kurzschlussschutz (li): Art: Nicht unabhängig, gleich mit tr und tsd
Kurzschlussschutz kurzzeitverzögert (std): max ausschalten: 650 ms
Instaneous protection (ii): max ausschalten: 80 ms
Ground fault (Ig): max Ausschaltzeit: 650 ms
Überlastschutz langzeitverzögert (ltd): Referenz für Strom Einstellung: Ir…x In 40% bis 100% in 1% Schritten
Kurzschlussschutz (li): Art: Ohne
Langzeitschutz (ltd): IR-Strombereich: 0,36 - 1,0 A
Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr): 0,5 s
1 s
1,5 s
2 s
2,5 s
3 s
3,5 s
4 s
4,5 s
5 s
5,5 s
6 s
6,5 s
7 s
7,5 s
8 s
8,5 s
9 s
9,5 s
10 s
10,5 s
11 s
11,5 s
12 s
12,5 s
13 s
13,5 s
14 s
14,5 s
15 s
15,5 s
16 s
16,5 s
17 s
17,5 s
18 s
18,5 s
19 s
19,5 s
20 s
20,5 s
21 s
21,5 s
22 s
22,5 s
23 s
23,5 s
24 s
24,5 s
25 s
Langzeit Überlastschutz (ltd): Verzögerung mit einstellbaren Ansprechwerten: Ja
Langzeit Überlastschutz (ltd): Verzögerungsart: Einstellbar
Langzeit Überlastschutz (ltd): deaktivierbar: Nein
Überlastschutz langzeitverzögert (ltd): Ja
Kurzschlussschutz (ii): max nicht ausschalten: 25 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient: 1,5
2
2,5
3
3,5
4
4,5
5
5,5
6
6,5
7
7,5
8
8,5
9
9,5
10
10,5
11
11,5
12
12,5
13
13,5
14
14,5
15
Kurzschlussschutz (Ii): Referenz für Strom Einstellung: Ii = OFF/Ii… x In 1.5 bis 15 in 0.5 Schritten
Kurzschlussschutz (li): deaktivierbar: Ja
Kurzschlussschutz (li): Ja
Kurzschlussschutz (li): Genauigkeit: 15 - 15 %
Erde Fehlerstrom (li): momentaner Einstellkoeffizient: 0,1 %
0,2 %
0,3 %
0,4 %
0,5 %
0,6 %
0,7 %
0,8 %
0,9 %
1 %
Kurzschlussschutz (li): Art: Einstellbar
Erdschlusschutzfunktion (GF): Verzögerung (tg): 50 ms
100 ms
150 ms
200 ms
250 ms
300 ms
350 ms
400 ms
450 ms
500 ms
550 ms
600 ms
Erdschlussschutzfunktion (GF): Niedrige Geschwindigkeit (LSP) deaktivierbar: Ja
Erdschlussschutzfunktion (GF): Ja

Fabrikat : Hager oder gleichwertig
Artikel : HWW454H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.

Auslöseeinheit (TU) sentinel Energy LSIG HWW454H

Vervollständigen Sie Ihr System

Optionales Zubehör

Kompatible Produkte

Technische Merkmale

Ökologischer Wert

Zertifizierungen und Dokumente

Downloads

Produktbild

Produktdatenblatt

Montageanleitung

Produktanhang

Endverbraucher Kurzanleitung

Handbuch

Technische Broschüre

Sicherheitsdatenblatt

Handbuch

Tools

Konformitätserklärung

Ausschreibungstext

Technische Fragen?

Folgen Sie uns

Auslöseeinheit (TU) sentinel Energy LSIG HWW454H

Vervollständigen Sie Ihr System

Optionales Zubehör

Kompatible Produkte

Technische Merkmale

Ökologischer Wert

Zertifizierungen und Dokumente

Downloads

Produktbild

Produktdatenblatt

Montageanleitung

Produktanhang

Endverbraucher Kurzanleitung

Handbuch

Technische Broschüre

Sicherheitsdatenblatt

Handbuch

Tools

Konformitätserklärung

Ersatzteil

Weitere Produkte zu diesem System

Ausschreibungstext

Technische Fragen?
