Offener Leistungsschalter 1250A 4-polig 55kA HW2 Einschubtechnik für TU:Energy HW2M412DE
Offener Leistungsschalter 1250A, 4-Polig, 55kA, HW2 Einschubtechnik, geeignet für Wechselstromnetze. Ausgestattet mit der elektronischen Auslöseeinheit "sentinel Energy" für präzisen Überlast- und Kurzschlussschutz. Ermöglicht einfache Konfiguration und Überwachung via LCD-Display. Unterstützt Modbus RTU/TCP für Systemintegration. Optionaler Neutralleiter-Schutz und anpassbarer Bemessungsstrom.
EAN
3250613217082
Marke
Hager
VPE
1 Stück
Preisgruppe
H462
Passende Tools
Preis
6.879,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
DC-Spannungsversorgung 1 Produkte verfügbar -
Arbeitsstromauslöser 9 Produkte verfügbar -
Schließspule 9 Produkte verfügbar -
Verriegelungsfunktionen 20 Produkte verfügbar -
Hilfs-Schalterstellung 6 Produkte verfügbar -
Gerätestecker 16 Produkte verfügbar
Optionales Zubehör
-
HTG911H
Spannungsversorgung 24 V DC 2, 5A 70°C
234,80 € / Stück*
-
HWX020H
Arbeitsstromauslöser 24-30V AC/DC (SH)
261,20 € / Stück* -
HWX021HArbeitsstromauslöser 48-60V AC/DC (SH)
261,20 € / Stück* -
HWX022HArbeitsstromauslöser 100-130V AC/DC (SH)
261,20 € / Stück* -
HWX023HArbeitsstromauslöser 200-250V AC/DC (SH)
261,20 € / Stück* -
HWX020HSAArbeitsstromauslöser 24-30V AC/DC (SH)
261,20 € / Stück* -
HWX021HSAArbeitsstromauslöser 48-60V AC/DC (SH)
261,20 € / Stück* -
HWX023HSAArbeitsstromauslöser 200-250V AC/DC (SH)
261,20 € / Stück* -
HWX022HSAArbeitsstromauslöser 100-130V AC/DC (SH)
261,20 € / Stück* -
HWX024HSAArbeitsstromauslöser 380-480V AC/DC (SH)
261,20 € / Stück*
-
HWX025H
Einschaltspule 24-30V AC/DC (CC)
286,00 € / Stück* -
HWX026HEinschaltspule 48-60V AC/DC (CC)
286,00 € / Stück* -
HWX027HEinschaltspule 100-130V AC/DC (CC)
286,00 € / Stück* -
HWX028HEinschaltspule 200-250V AC/DC (CC)
286,00 € / Stück* -
HWX026HSAEinschaltspule 48-60V AC/DC (CC)
286,00 € / Stück* -
HWX025HSAEinschaltspule 24-30V AC/DC (CC)
286,00 € / Stück* -
HWX028HSAEinschaltspule 200-250V AC/DC (CC)
286,00 € / Stück* -
HWX029HSAEinschaltspule 380-480V AC (CC)
286,00 € / Stück* -
HWX027HSAEinschaltspule 100-130V AC/DC (CC)
286,00 € / Stück*
-
HWY261HSAAdapter für Schloss Verriegelung in Aus - Ronis/Profalux/Kirk HW2/4 (OLK)
12,70 € / Stück* -
HWY237HPlatte für Mech. Verriegelung HW2/4 Einsch. (Typ 3S/3Sx) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY236HPlatte für Mech. Verriegelung HW2/4 Festei. (Typ 3S/3Sx) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY233HPlatte für Mech. Verriegelung HW2/4 Einschubt. (Typ 3C) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY232HPlatte für Mech. Verriegelung HW2/4 Festeinbau (Typ 3C) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY227HPlatte für Mech. Verriegelung HW2/4 Einschubt. (Typ 2S) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY226HPlatte für Mech. Verriegelung HW2/4 Festeinbau (Typ 2S) - 1 Platte pro ACB (MI)
212,30 € / Stück* -
HWY239HVerriegelung Kurbeleinführung offene Tür HW2/4 (RI)
230,20 € / Stück* -
HWY265HSABügel für Vorhängeschloss HW2/4 (OLP)
12,70 € / Stück* -
HWY362HSAEingebaut mit Leermodul Aus-Verriegelungstaste HW2/4
32,20 € / Stück* -
HWY701
Zylinderschloss RO Typ 1 - K1L1/L4
72,80 € / Stück* -
HWY271HSAVerriegelung Typ Ronis für Einschubrahmen HW2/4 (CL)
301,30 € / Stück* -
HWY277HVerwechselungsschutz zw. Einschubrahmen und ACB HW2/4 (WIP)
159,00 € / Stück* -
HWY218HKabelset 1.5 m für Kabelverriegelung MI
386,10 € / Stück* -
HWY228HKabelsatz 3.0 Meter für mechanische Verriegelung
414,60 € / Stück* -
HWY229HKabelsatz 5.0 Meter für mechanische Verriegelung
443,80 € / Stück* -
HWY705Zylinderschloss RO Typ 5 - K5L5
72,80 € / Stück* -
HWY704Zylinderschloss RO Typ 4 - K4L4
72,80 € / Stück* -
HWY703Zylinderschloss RO Typ 3 - K3L3/L5
72,80 € / Stück* -
HWY702Zylinderschloss RO Typ 2 - K2L2/L4/L5
72,80 € / Stück*
-
HWX050H
Positionsmeldekontakt (PS)
81,60 € / Stück* -
HWX051HPositionsmeldekontakt low level 1 NO/NC (PS)
98,10 € / Stück* -
HWX051HSAPositionsmeldekontakt low level 1 NO/NC (PS)
98,10 € / Stück* -
HWX050HSAPositionsmeldekontakt (PS)
81,60 € / Stück* -
HWX090HSAOAC-Ausgangskontaktmodul für hw+
184,80 € / Stück* -
HWX092HSAEinschaltbereitschaftsmeldeschalter HW2/4 (RTC)
46,70 € / Stück*
-
HWW465H
Bemessungsstrommodul (Rating Plug) In= 630A
157,30 € / Stück* -
HWW466HBemessungsstrommodul (Rating Plug) In= 800A
157,30 € / Stück* -
HWW467HBemessungsstrommodul (Rating Plug) In= 1000A
157,30 € / Stück* -
HWW468HBemessungsstrommodul (Rating Plug) In= 1250A
157,30 € / Stück* -
HWW466HSABemessungsstrommodul (Rating Plug) In= 800A
157,30 € / Stück* -
HWW468HSABemessungsstrommodul (Rating Plug) In= 1250A
157,30 € / Stück* -
HWW467HSABemessungsstrommodul (Rating Plug) In= 1000A
157,30 € / Stück* -
HWW465HSABemessungsstrommodul (Rating Plug) In= 630A
157,30 € / Stück* -
HWW725HBemessungsstrommodul (Rating Plug) In= 630A Ultimate
672,10 € / Stück* -
HWW728HBemessungsstrommodul (Rating Plug) In= 1250A Ultimate
672,10 € / Stück* -
HWW727HBemessungsstrommodul (Rating Plug) In= 1000A Ultimate
672,10 € / Stück* -
HWW726HBemessungsstrommodul (Rating Plug) In= 800A Ultimate
672,10 € / Stück* -
HWW726HSABemessungsstrommodul (Rating Plug) In=800A Ultimate
672,10 € / Stück* -
HWW727HSABemessungsstrommodul (Rating Plug) In=1000A Ultimate
672,10 € / Stück* -
HWW728HSABemessungsstrommodul (Rating Plug) In=1250A Ultimate
672,10 € / Stück* -
HWW725HSABemessungsstrommodul (Rating Plug) In=630A Ultimate
672,10 € / Stück*
-
HWX030HUnterspannungsauslöser 24-30V AC/DC (UV)
283,60 € / Stück* -
HWX031HUnterspannungsauslöser 48-60V AC/DC (UV)
283,60 € / Stück* -
HWX032HUnterspannungsauslöser 100-130V AC/DC (UV)
283,60 € / Stück* -
HWX033HUnterspannungsauslöser 200-250V AC/DC (UV)
283,60 € / Stück* -
HWX034HUnterspannungsauslöser 380-480V AC (UV)
283,60 € / Stück* -
HWX033HSAUnterspannungsauslöser 200-250V AC/DC (UV)
283,60 € / Stück* -
HWX031HSAUnterspannungsauslöser 48-60V AC/DC (UV)
283,60 € / Stück* -
HWX030HSAUnterspannungsauslöser 24-30V AC/DC (UV)
283,60 € / Stück* -
HWX034HSAUnterspannungsauslöser 380-480V AC (UV)
283,60 € / Stück* -
HWX032HSAUnterspannungsauslöser 100-130V AC/DC (UV)
283,60 € / Stück*
-
HWY950HKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
8,60 € / Stück* -
HWY951HKlemmenblock Typ B für (ENCT, Sentinel) 6/6
14,50 € / Stück* -
HWY952HKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,60 € / Stück* -
HWY951HSAKlemmenblock Typ B für (ENCT, Sentinel) 6/6
18,40 € / Stück* -
HWY952HSAKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,80 € / Stück* -
HWY950HSAKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
13,80 € / Stück*
-
HWY033HVerzögerer für Unterspannungsauslöser 200-250V AC (UVTC)
478,80 € / Stück* -
HWY034HVerzögerer für Unterspannungsauslöser 380-480V AC (UVTC)
478,80 € / Stück* -
HWY031HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 48-60V AC/DC (UVTC)
478,80 € / Stück* -
HWY030HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 24-30V AC/DC (UVTC)
478,80 € / Stück*
-
HWW454HAuslöseeinheit (TU) sentinel Energy LSIG
1.662,80 € / Stück* -
HWW453HAuslöseeinheit (TU) sentinel Energy LSI
1.339,90 € / Stück*
-
HWY966HModbus Kommunikationsmodul TCP/IP
692,10 € / Stück* -
HWY965HModbus Kommunikationsmodul RTU
692,10 € / Stück* -
HWX060HIsolationsmodul (INS) für kommunikationsfähige Spulen
339,90 € / Stück* -
HWY965HSAModbus Kommunikationsmodul RTU
692,10 € / Stück* -
HWY966HSAModbus Kommunikationsmodul TCP/IP
692,10 € / Stück* -
HWX060HSAIsoliereinheit (INS)
339,90 € / Stück*
-
HWY090HSADruckknopfabdeckung HW2-HW4 (PBC)
295,20 € / Stück*
-
HWX714HSAMotorantrieb zum Spannen der Feder 200-250V DC HW2/4 (MO)
1.818,10 € / Stück* -
HWX011HSAMotorantrieb zum Spannen der Feder 24V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX012HSAMotorantrieb zum Spannen der Feder 48V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX712HSAMotorantrieb zum Spannen der Feder 48V DC HW2/4 (MO)
1.818,10 € / Stück* -
HWX711HSAMotorantrieb zum Spannen der Feder 24V DC HW2/4 (MO)
1.818,10 € / Stück* -
HWX014HSAMotorantrieb zum Spannen der Feder 200-250V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX015HSAMotorantrieb zum Spannen der Feder 380-400V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX013HSAMotorantrieb zum Spannen der Feder 100-130V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX016HSAMotorantrieb zum Spannen der Feder 415-450V AC HW2/4 (MO)
1.818,10 € / Stück* -
HWX713HSAMotorantrieb zum Spannen der Feder 100-130V DC HW2/4 (MO)
1.818,10 € / Stück*
-
HWX042HSAHilfsschalter 1 NO/NC HW2/HW4 (AX)
87,30 € / Stück* -
HWX043HSAHilfsschalter low level 1 NO/NC HW2/HW4 (AX)
87,30 € / Stück* -
HWX048HSAFehlermeldeschalter für HW2 HW4 (FS)
72,10 € / Stück*
-
HWY161HSAHintere Anschlüsse - oben/unten - 66/100kA - HW2 4P (RC)
547,00 € / Stück*
-
HWX071HSAMechanischer Schaltspielzähler HW2/4 (CYC)
350,30 € / Stück*
-
HWY098HSAKlemmenblockabdeckung HW2 für Einschubtechnik (TBC)
235,70 € / Stück*
-
HWY287HTürflansch HW2 HT für Einschubtechnik (DF)
216,80 € / Stück*
-
HWY246HSAPhasentrennwände 3P HW2 HW4 für Festeinbau (IB)
97,50 € / Stück* -
HWY247HSAPhasentrennwände 4P HW2 HW4 für Festeinbau (IB)
116,40 € / Stück* -
HWY248HSAPhasentrennwände 3P HW2 HW4 für Einschub (IB)
97,50 € / Stück* -
HWY249HSAPhasentrennwände 4P HW2 HW4 für Einschub (IB)
116,40 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1250 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-255 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-255 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-255 kA
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele25000
Ausstattung
-
Anzahl der Hilfskontakte als Wechsler4
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12000 V
-
VersorgungsspannungsartAC
Widerstand
-
Innenwiderstand16 µΩ
Architektur
-
Polanzahl4
-
GerätebauformEinschubtechnik
-
Polart4P4D N:0/50/100/200%
Auslösung
-
Reaktionszeit beim Schließen50 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom80,40 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HW2M412DE
-

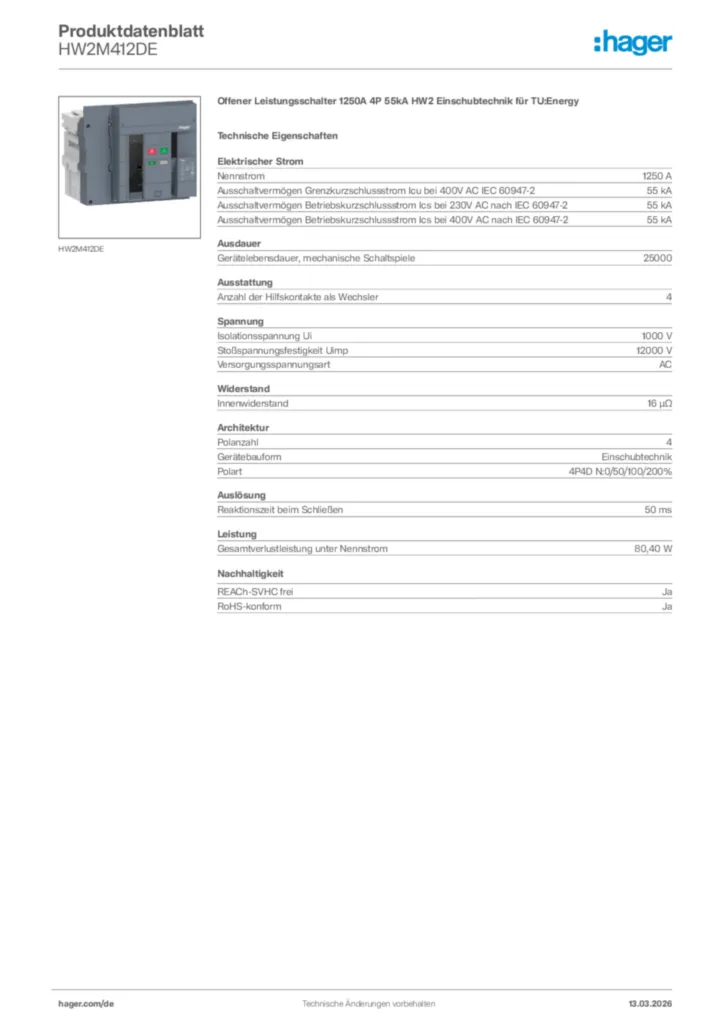

Produktdatenblatt
Hager Produktdatenblatt HW2M412DE
Offener Leistungsschalter 1250A 4P 55kA HW2 Einschubtechnik für TU:Energy
PDF -
Bedienungsanleitung
QuickInstall-Handbuch
hw+ Offene Leistungsschalter HW2
PDF17,79 MB -
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW2/HW4/HW6
PDF57,62 MB
Sicherheitshinweise
-
PDF159,14 kB -
Produktanhang
Modbus-Tabelle für sentinel Energy
hw+ Leistungsschalter sentinel Energy
XLS378,50 kB -
Endverbraucher Kurzanleitung
Quick start notes
First setting of sentinel Energy trip unit
PDF572,09 kB -
Handbuch
Benutzerhandbuch
hw+ Elektronische Auslöseeinheiten sentinel Energy
PDF16,25 MB
Benutzerhandbuch
hw+ Modbus-Kommunikation sentinel Energy
PDF6,20 MB
Benutzerhandbuch
hw+ Offene Leistungsschalter HW2 / HW4 / HW6
PDF32,57 MB
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Sicherheitsdatenblatt
Leitfaden zur Cybersicherheit
hw+ Leistungsschalter sentinel Energy HW1, HW2 und HW4
PDF1,08 MB -
Handbuch
Benutzerhandbuch
h3+/hw+ Türeinbau-Display HTD210H
PDF6,88 MB -
Tools
Web Konfigurator HW+
Tools de-DE 2025-06-30
URL -
Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 28. Februar 2023
PDF924,58 kB
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 13. Januar 2023
PDF927,25 kB
Konformitätserklärung en-GB 2025-08-06
PDF436,80 kB
Konformitätserklärung en-GB 2025-08-07
PDF441,22 kB
UKCA-KONFORMITÄTSERKLÄRUNG
Fassung vom 28. Februar 2023
PDF901,77 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HW1N306FBOffener Leistungsschalter 630A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.154,50 €/ Stück * -
2
HW1N308FBOffener Leistungsschalter 800A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.347,40 €/ Stück * -
3
HW1N310FBOffener Leistungsschalter 1000A 3P 42kA HW1 Festeinbau für TU: SentinelPreis2.792,90 €/ Stück * -
4
HW1N312FBOffener Leistungsschalter 1250A 3P 42kA HW1 Festeinbau für TU: SentinelPreis3.390,90 €/ Stück * -
5
HW1N316FBOffener Leistungsschalter 1600A 3P 42kA HW1 Festeinbau für TU: SentinelPreis4.659,10 €/ Stück *
Ausschreibungstext
Offener Leistungsschalter 1250A 4P 55kA HW2 Einschubtechnik für TU:Energy
Offener Leistungsschalter gemäß EN 60947-2 (DIN VDE 0660, Teil 101) für Anlagenschutz und offener Lasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).
Offene Leistungs-/ Lasttrennschalter hw+ sind geeignet für Wechselstromnetze und einsetzbar zum Schutz von Energieverteilungen, Generatoren und Kabeln. Frontseitig mit elektronischer Auslöseeinheit "sentinel Energy" für Überlast- und Kurzschlussschutz in verschiedenen Auslösekurven. Einfache Konfiguration und Überwachung der Schutzparameter mittels LCD-Display und Bedienfeld. Messfunktion nach IEC 61557-12. Mechanische Wiedereinschaltsperre (deaktivierbar) werkseitig montiert und Neutralleiter-Schutz kann über einen Regler aktiviert werden. Alle hw+ Leistungsschalter mit "sentinel Energy" können mit Kommunikationsmodulen ausgestattet werden, die eine Anbindung an die Protokolle Modbus RTU oder Modbus TCP ermöglichen. Die Rückanschlüsse sind orientierbar. Bemessungsstromanpassung über Modul (Rating Plug) möglich. Verschiedenes Zubehör (mechanisch und elektronisch) stehen für Festeinbau und Einschubtechnik zur Verfügung. Optionale Bedienung und Visualisierung über Smartphone per App möglich.
Angaben zur Umweltvorschriften und Nachhaltigkeit:
Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile).
Nennstrom: 1250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 55 kA
Gerätelebensdauer, mechanische Schaltspiele: 25000
Anzahl der Hilfskontakte als Wechsler: 4
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 16 µΩ
Polanzahl: 4
Polart: 4P4D N:0/50/100/200%
Reaktionszeit beim Schließen: 50 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW2M412DE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Offener Leistungsschalter gemäß EN 60947-2 (DIN VDE 0660, Teil 101) für Anlagenschutz und offener Lasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).
Offene Leistungs-/ Lasttrennschalter hw+ sind geeignet für Wechselstromnetze und einsetzbar zum Schutz von Energieverteilungen, Generatoren und Kabeln. Frontseitig mit elektronischer Auslöseeinheit "sentinel Energy" für Überlast- und Kurzschlussschutz in verschiedenen Auslösekurven. Einfache Konfiguration und Überwachung der Schutzparameter mittels LCD-Display und Bedienfeld. Messfunktion nach IEC 61557-12. Mechanische Wiedereinschaltsperre (deaktivierbar) werkseitig montiert und Neutralleiter-Schutz kann über einen Regler aktiviert werden. Alle hw+ Leistungsschalter mit "sentinel Energy" können mit Kommunikationsmodulen ausgestattet werden, die eine Anbindung an die Protokolle Modbus RTU oder Modbus TCP ermöglichen. Die Rückanschlüsse sind orientierbar. Bemessungsstromanpassung über Modul (Rating Plug) möglich. Verschiedenes Zubehör (mechanisch und elektronisch) stehen für Festeinbau und Einschubtechnik zur Verfügung. Optionale Bedienung und Visualisierung über Smartphone per App möglich.
Angaben zur Umweltvorschriften und Nachhaltigkeit:
Erfüllen der RoHS und REACH Umweltvorschriften und Bereitstellung der Umweltinformation durch ein Produktumweltprofil (PEP - Product Environmental Profile).
Nennstrom: 1250 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 55 kA
Gerätelebensdauer, mechanische Schaltspiele: 25000
Anzahl der Hilfskontakte als Wechsler: 4
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 16 µΩ
Polanzahl: 4
Polart: 4P4D N:0/50/100/200%
Reaktionszeit beim Schließen: 50 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW2M412DE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
