Der Fehlermeldeschalter für HW2 HW4 dient zur Signalisierung von Zustandsänderungen des Leistungsschalters durch Überlast, Kurzschluss oder Erdschluss. Er kehrt nach Reset in die Ruhestellung zurück. Schaltvermögen: Wechselstrom 240 Volt/5 Ampere, Gleichstrom 24 Volt/5 Ampere. Standardmäßig integriert, erweiterbar auf zwei Kontakte.
EAN
3250613250270
Marke
Hager
VPE
1 Stück
Preisgruppe
H460
Fehlermeldeschalter, Hilfschalterblock für HW2 HW4 (FS) HWX048HSA
Preis
72,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 196 Produkte verfügbar
Passend zu
-
HW2W312FSOffener Lasttrennschalter 1250A 3P HW2 Festeinbau
5.104,30 € / Stück* -
HW2S410DEOffener Leistungsschalter 1000A 4P 100kA HW2 Einschubtechnik für TU:Energy
8.898,80 € / Stück* -
HW2S410FBOffener Leistungsschalter 1000A 4P 100kA HW2 Festeinbau für TU:sentinel
7.561,30 € / Stück* -
HW2S410FEOffener Leistungsschalter 1000A 4P 100kA HW2 Festeinbau für TU:Energy
7.567,90 € / Stück* -
HW2S412DBOffener Leistungsschalter 1250A 4P 100kA HW2 Einschubtechnik für TU:sentinel
8.878,10 € / Stück* -
HW2S412DEOffener Leistungsschalter 1250A 4P 100kA HW2 Einschubtechnik für TU:Energy
8.898,80 € / Stück* -
HW2S412FBOffener Leistungsschalter 1250A 4P 100kA HW2 Festeinbau für TU:sentinel
7.561,30 € / Stück* -
HW2S412FEOffener Leistungsschalter 1250A 4P 100kA HW2 Festeinbau für TU:Energy
7.567,90 € / Stück* -
HW2S416DEOffener Leistungsschalter 1600A 4P 100kA HW2 Einschubtechnik für TU:Energy
8.898,80 € / Stück* -
HW2S416FEOffener Leistungsschalter 1600A 4P 100kA HW2 Festeinbau für TU:Energy
7.567,90 € / Stück* -
HW2W310DSOffener Lasttrennschalter 1000A 3P HW2 Einschubtechnik
5.839,80 € / Stück* -
HW2W310FSOffener Lasttrennschalter 1000A 3P HW2 Festeinbau
5.104,30 € / Stück* -
HW2W312DSOffener Lasttrennschalter 1250A 3P HW2 Einschubtechnik
5.839,80 € / Stück* -
HW4E332DEOffener Leistungsschalter 3200A 3P 66kA HW4 Einschubtechnik für TU:Energy
8.710,10 € / Stück* -
HW4E340FBOffener Leistungsschalter 4000A 3P 66kA HW4 Festeinbau für TU:sentinel
14.884,70 € / Stück* -
HW4E340DEOffener Leistungsschalter 4000A 3P 66kA HW4 Einschubtechnik für TU:Energy
18.894,60 € / Stück* -
HW4E340DBOffener Leistungsschalter 4000A 3P 66kA HW4 Einschubtechnik für TU:sentinel
18.888,00 € / Stück* -
HW4E332FEOffener Leistungsschalter 3200A 3P 66kA HW4 Festeinbau für TU:Energy
8.143,60 € / Stück* -
HW4E332FBOffener Leistungsschalter 3200A 3P 66kA HW4 Festeinbau für TU:sentinel
8.147,60 € / Stück* -
HW2W412DSOffener Lasttrennschalter 1250A 4P HW2 Einschubtechnik
7.350,50 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom unter 230V AC154 A
Konnektivität
-
MontageartKlickbefestigung
Spannung
-
VersorgungsspannungsartAC
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-40 - 70 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom0
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HWX048HSA
-

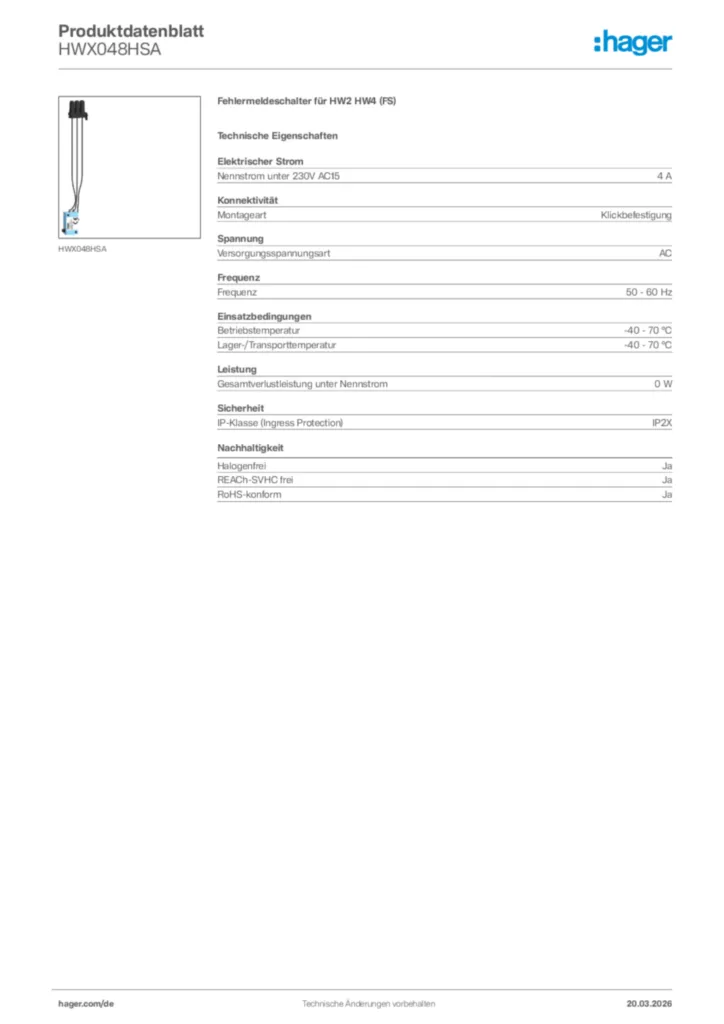

Produktdatenblatt
Hager Produktdatenblatt HWX048HSA
Fehlermeldeschalter für HW2 HW4 (FS)
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2025-06-16
PDF9,91 MB -
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW2/HW4/HW6
PDF57,64 MB
Sicherheitshinweise
-
PDF159,14 kB -
Handbuch
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF58,02 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-09-26
PDF632,28 kB
Declaration
Konformitätserklärung International 2023-09-26
PDF532,15 kB
Konformitätserklärung en-GB 2025-11-04
PDF413,59 kB
Konformitätserklärung en-GB 2025-11-04
PDF418,76 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVZADAnschlussraumabdeckung für Doppel-Schaltleisten bei LV NH1-3Preis70,60 €/ Stück * -
2
LVZAK1Anschlussraumabdeckung kurz für LV NH1-3 185mm für KlemmenPreis31,30 €/ Stück * -
3
LVZALAnschlussraumabdeckung lang für NH1-3/185mm für Montage über StromwandlerblockPreis38,50 €/ Stück * -
4
LVZALLAnschlussraumabdeckung für Anschlussset 2x300mm² für LV NH1-3Preis59,30 €/ Stück * -
5
HWY283HTürflansch HW1 HT für Einschubtechnik (DF)Preis210,00 €/ Stück *
Ausschreibungstext
Fehlermeldeschalter für HW2 HW4 (FS)
Der Fehlemeldeschalter (FS) ermöglicht das Melden der Ausschaltung des
Leistungsschalters nach einem vom Auslöser gesteuerten Auslösung. Das Auslösen kann verschiedene Ursachen haben: Überlast, Kurzschluss, Erdschluss GF, System-Hauptalarm. Der Kontakt kehrt in seine Ruhestellung zurück, wenn der Leistungsschalter mit der Taste Reset“ auf der Vorderseite des elektronischen Auslösers wieder zurückgesetzt wurde. Standardmäßig ist an allen Leistungsschaltern ein Fehlermeldeschalter vorhanden. Bei den Leistungsschaltern HW1 können maximal zwei Kontakte (FS) installiert werden, außer der Einschaltbereitschaftsmeldeschalter (RTC) ist installiert. Das Schaltvermögen beträgt bei AC12: 240V/5A und DC12: 24V/5A .
Montageart: Klickbefestigung
Versorgungsspannungsart: AC
Betriebstemperatur: -40 - 70 °C
Lager-/Transporttemperatur: -40 - 70 °C
IP-Klasse (Ingress Protection): IP2X
Fabrikat : Hager oder gleichwertig
Artikel : HWX048HSA
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Fehlemeldeschalter (FS) ermöglicht das Melden der Ausschaltung des
Leistungsschalters nach einem vom Auslöser gesteuerten Auslösung. Das Auslösen kann verschiedene Ursachen haben: Überlast, Kurzschluss, Erdschluss GF, System-Hauptalarm. Der Kontakt kehrt in seine Ruhestellung zurück, wenn der Leistungsschalter mit der Taste Reset“ auf der Vorderseite des elektronischen Auslösers wieder zurückgesetzt wurde. Standardmäßig ist an allen Leistungsschaltern ein Fehlermeldeschalter vorhanden. Bei den Leistungsschaltern HW1 können maximal zwei Kontakte (FS) installiert werden, außer der Einschaltbereitschaftsmeldeschalter (RTC) ist installiert. Das Schaltvermögen beträgt bei AC12: 240V/5A und DC12: 24V/5A .
Montageart: Klickbefestigung
Versorgungsspannungsart: AC
Betriebstemperatur: -40 - 70 °C
Lager-/Transporttemperatur: -40 - 70 °C
IP-Klasse (Ingress Protection): IP2X
Fabrikat : Hager oder gleichwertig
Artikel : HWX048HSA
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
