Unterspannungsauslöser 380-480V AC (UV) HWX034H
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Anzugsverbrauch200 VA
-
Betriebsverbrauch5 VA
-
IP-Klasse (Ingress Protection)IP4X
-
Betriebstemperatur-25 - 70 °C
-
Steuerspannung AC380 - 480 V
-
Isolationsspannung Ui480 V
-
Stoßspannungsfestigkeit6000 V
-
VerzögertNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

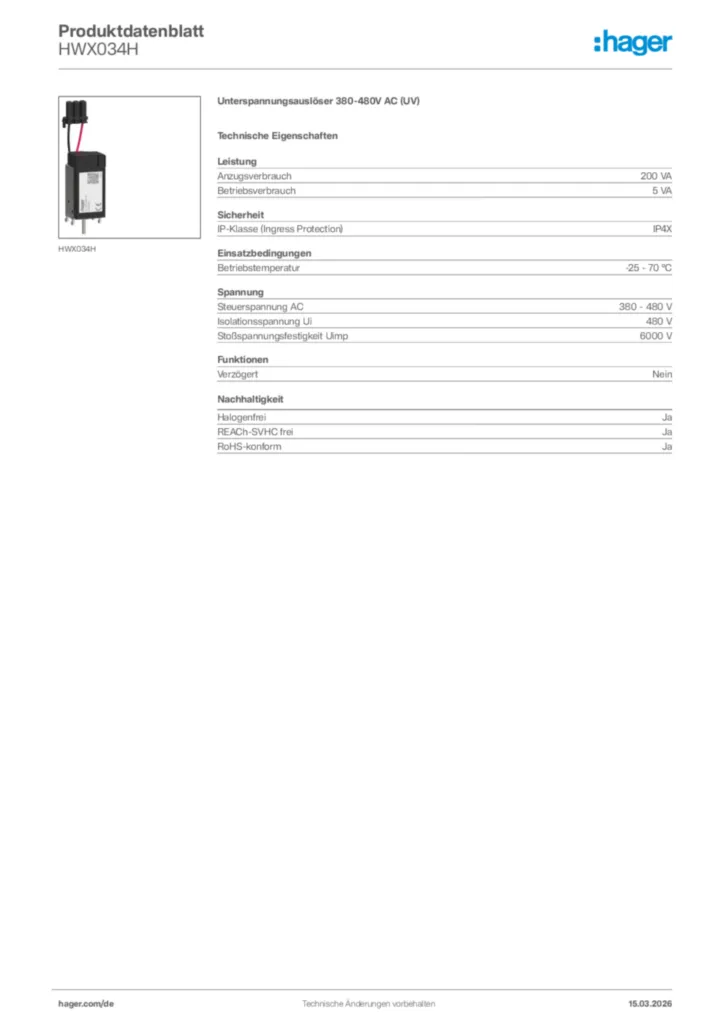

Produktbild HWX034H
-
Montageanleitung
6LE007405Aa_SH_UV_CC_Coils_web.pdf
Montageanleitung International 2022-11-09
PDF10,90 MBID1_BOBINE-P7_6LE009029Aa.pdf
Montageanleitung International 2023-03-13
PDF2,57 MBInstallationshandbuch
hw+ Offene Leistungsschalter HW1
PDF56,16 MBInstallationshandbuch
hw+ Offene Leistungsschalter HW2/HW4/HW6
PDF57,62 MBSicherheitshinweise
-
PDF159,14 kB -
Handbuch
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Technische Broschüre
News - Markteinführung April 2022
(22DE0010)
PDF3,85 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-09-26
PDF632,28 kBDeclaration
Konformitätserklärung International 2023-09-26
PDF532,15 kBDeclaration
Konformitätserklärung International 2023-01-18
PDF984,25 kBKonformitätserklärung en-GB 2025-04-30
PDF417,83 kBKonformitätserklärung en-GB 2025-04-30
PDF413,00 kB
Ausschreibungstext
Der Unterspannungsauslöser (UV) aktiviert den Öffnungsmechanismus des Leistungsschalters, wenn er nicht mehr mit Strom versorgt wird, oder wenn die Versorgungsspannung auf 70-40 % abfällt. Der Leistungsschalter kann erst wieder geschlossen werden, wenn die Versorgungsspannung des Unterspannungsauslösers wieder auf den Nennwert zurückkehrt oder einen bestimmten Schwellwert überschreitet. Dem Unterspannungsauslöser (UV) kann eine Verzögerungseinheit (UVTC) hinzugefügt werden, um die Funktion des Auslösers zu verzögern und um ein unbeabsichtigtes Auslösen des Leistungsschalters zu vermeiden.
Anzugsverbrauch: 200 VA
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Steuerspannung AC: 380 - 480 V
Isolationsspannung Ui: 480 V
Stoßspannungsfestigkeit: 6000 V
Fabrikat : Hager oder gleichwertig
Artikel : HWX034H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
