Offener Leistungsschalter 630A 3P 66kA HW1 Einschubtechnik für TU: Sentinel HW1E306DB
EAN
3250613235628
Marke
Hager
VPE
1 Stück
Preisgruppe
H461
Passende Tools
Preis
3.233,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr unter https://hager.de/hwplus
Vervollständigen Sie Ihr System
Optionales Zubehör
-
DC-Spannungsversorgung 1 Produkte verfügbar -
Auslöser 3 Produkte verfügbar -
Gerätestecker 4 Produkte verfügbar -
Motorantrieb 20 Produkte verfügbar -
Arbeitsstromauslöser 9 Produkte verfügbar -
Mehr sehen 89 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTG911H
Spannungsversorgung 24 V DC 2,5A 70°C
229,10 € / Stück*
-
HWW450H
Auslöseeinheit (TU) sentinel LI
1.138,00 € / Stück* -
HWW451HAuslöseeinheit (TU) sentinel LSI
1.178,50 € / Stück* -
HWW452HAuslöseeinheit (TU) sentinel LSIG
1.461,20 € / Stück*
-
HWW464H
Bemessungsstrommodul (Rating Plug) In= 400A
153,80 € / Stück* -
HWW464HSABemessungsstrommodul (Rating Plug) In= 400A
153,80 € / Stück* -
HWW465HBemessungsstrommodul (Rating Plug) In= 630A
153,80 € / Stück* -
HWW465HSABemessungsstrommodul (Rating Plug) In= 630A
153,80 € / Stück*
-
HWX001H
Motorantrieb zum Spannen der Feder 24V AC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX001HSAMotorantrieb zum Spannen der Feder 24V AC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX002HMotorantrieb zum Spannen der Feder 48-60V AC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX002HSAMotorantrieb zum Spannen der Feder 48-60V AC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX003HMotorantrieb zum Spannen der Feder 100-130VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX003HSAMotorantrieb zum Spannen der Feder 100-130VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX004HMotorantrieb zum Spannen der Feder 200-250VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX004HSAMotorantrieb zum Spannen der Feder 200-250VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX005HMotorantrieb zum Spannen der Feder 380-400VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX005HSAMotorantrieb zum Spannen der Feder 380-400VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX006HMotorantrieb zum Spannen der Feder 415-450VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX006HSAMotorantrieb zum Spannen der Feder 415-450VAC 50/60Hz HW1 (MO)
968,50 € / Stück* -
HWX701HMotorantrieb zum Spannen der Feder 24V DC HW1 (MO)
968,50 € / Stück* -
HWX701HSAMotorantrieb zum Spannen der Feder 24V DC HW1 (MO)
968,50 € / Stück* -
HWX702HMotorantrieb zum Spannen der Feder 48-60V DC HW1 (MO)
968,50 € / Stück* -
HWX702HSAMotorantrieb zum Spannen der Feder 48-60V DC HW1 (MO)
968,50 € / Stück* -
HWX703HMotorantrieb zum Spannen der Feder 100-130V DC HW1 (MO)
968,50 € / Stück* -
HWX703HSAMotorantrieb zum Spannen der Feder 100-130V DC HW1 (MO)
968,50 € / Stück* -
HWX704HMotorantrieb zum Spannen der Feder 200-250V DC HW1 (MO)
968,50 € / Stück* -
HWX704HSAMotorantrieb zum Spannen der Feder 200-250V DC HW1 (MO)
968,50 € / Stück*
-
HWX020H
Arbeitsstromauslöser 24-30V AC/DC (SH)
255,30 € / Stück* -
HWX020HSAArbeitsstromauslöser 24-30V AC/DC (SH)
255,30 € / Stück* -
HWX021HArbeitsstromauslöser 48-60V AC/DC (SH)
255,30 € / Stück* -
HWX021HSAArbeitsstromauslöser 48-60V AC/DC (SH)
255,30 € / Stück* -
HWX022HArbeitsstromauslöser 100-130V AC/DC (SH)
255,30 € / Stück* -
HWX022HSAArbeitsstromauslöser 100-130V AC/DC (SH)
255,30 € / Stück* -
HWX023HArbeitsstromauslöser 200-250V AC/DC (SH)
255,30 € / Stück* -
HWX023HSAArbeitsstromauslöser 200-250V AC/DC (SH)
255,30 € / Stück* -
HWX024HSAArbeitsstromauslöser 380-480V AC/DC (SH)
255,30 € / Stück*
-
HWX025HEinschaltspule 24-30V AC/DC (CC)
279,60 € / Stück* -
HWX025HSAEinschaltspule 24-30V AC/DC (CC)
279,60 € / Stück* -
HWX026HEinschaltspule 48-60V AC/DC (CC)
279,60 € / Stück* -
HWX026HSAEinschaltspule 48-60V AC/DC (CC)
279,60 € / Stück* -
HWX027HEinschaltspule 100-130V AC/DC (CC)
279,60 € / Stück* -
HWX027HSAEinschaltspule 100-130V AC/DC (CC)
279,60 € / Stück* -
HWX028HEinschaltspule 200-250V AC/DC (CC)
279,60 € / Stück* -
HWX028HSAEinschaltspule 200-250V AC/DC (CC)
279,60 € / Stück* -
HWX029HSAEinschaltspule 380-480V AC (CC)
279,60 € / Stück*
-
HWX030HUnterspannungsauslöser 24-30V AC/DC (UV)
277,20 € / Stück* -
HWX030HSAUnterspannungsauslöser 24-30V AC/DC (UV)
277,20 € / Stück* -
HWX031HUnterspannungsauslöser 48-60V AC/DC (UV)
277,20 € / Stück* -
HWX031HSAUnterspannungsauslöser 48-60V AC/DC (UV)
277,20 € / Stück* -
HWX032HUnterspannungsauslöser 100-130V AC/DC (UV)
277,20 € / Stück* -
HWX032HSAUnterspannungsauslöser 100-130V AC/DC (UV)
277,20 € / Stück* -
HWX033HUnterspannungsauslöser 200-250V AC/DC (UV)
277,20 € / Stück* -
HWX033HSAUnterspannungsauslöser 200-250V AC/DC (UV)
277,20 € / Stück* -
HWX034HUnterspannungsauslöser 380-480V AC (UV)
277,20 € / Stück* -
HWX034HSAUnterspannungsauslöser 380-480V AC (UV)
277,20 € / Stück*
-
HWX040HHilfsschalter 1 NO/NC HW1 (AX)
47,40 € / Stück* -
HWX040HSA
Hilfsschalter 1 NO/NC HW1 (AX)
47,40 € / Stück* -
HWX041HHilfsschalter low level 1 NO/NC HW1 (AX)
47,40 € / Stück* -
HWX041HSA
Hilfsschalter low level 1 NO/NC HW1 (AX)
47,40 € / Stück* -
HWX047HFehlermeldeschalter (FS)
57,50 € / Stück* -
HWX047HSAFehlermeldeschalter (FS)
57,50 € / Stück*
-
HWX050HPositionsmeldekontakt (PS)
79,80 € / Stück* -
HWX050HSAPositionsmeldekontakt (PS)
79,80 € / Stück* -
HWX051HPositionsmeldekontakt low level 1 NO/NC (PS)
95,90 € / Stück* -
HWX051HSAPositionsmeldekontakt low level 1 NO/NC (PS)
95,90 € / Stück* -
HWX090HSAOAC-Ausgangskontaktmodul für hw+
180,60 € / Stück* -
HWX091HEinschaltbereitschaftsmeldeschalter HW1 (RTC)
37,20 € / Stück* -
HWX091HSAEinschaltbereitschaftsmeldeschalter HW1 (RTC)
37,20 € / Stück*
-
HWX070HMechanischer Schaltspielzähler HW1 (CYC)
279,60 € / Stück* -
HWX070HSAMechanischer Schaltspielzähler HW1 (CYC)
279,60 € / Stück* -
HWY003HSAU-PWE SaS-Anschlusskamm FC HW1 3P
137,50 € / Stück* -
HWY008HSAU-PWE SaS-Anschlusskamm RC HW1 3P
154,70 € / Stück*
-
HWY001HAnschlussverlängerung gespreizt - 3P HW1 (SP)
226,00 € / Stück* -
HWY005HVertikale Verbindungsadapter - 3P HW1 (VCA)
274,60 € / Stück* -
HWY044HFrontanschlüsse - oben/unten - 3P HW1 Einschubtechnik (FC)
235,00 € / Stück* -
HWY044HSAFrontanschlüsse - oben/unten - 3P HW1 Einschubtechnik (FC)
235,00 € / Stück* -
HWY046HFrontanschlüsse - unten, kurz - 3P HW1 Einschubtechnik (FC)
235,00 € / Stück* -
HWY046HSAFrontanschlüsse - unten, kurz - 3P HW1 Einschubtechnik (FC)
235,00 € / Stück* -
HWY048HSAHintere Anschlüsse - oben/unten - HW1 3-Polig (RC)
153,60 € / Stück* -
HWY095HSAKlemmenblockabdeckung HW1 3P für Einschubtechnik (TBC)
166,70 € / Stück* -
HWY144HU-PWE FC mit Löcher HW1 Ausfahrbar 3P
235,00 € / Stück* -
HWY144HSAU-PWE FC mit Löcher HW1 Ausfahrbar 3P
235,00 € / Stück* -
HWY148HHintere Anschlüsse lange Unimes - oben/unten - HW1 3-Polig (RC)
246,80 € / Stück* -
HWY148HSAHintere Anschlüsse lange Unimes - oben/unten - HW1 3-Polig (RC)
296,20 € / Stück* -
HWY150HU-PWE RC mit Löcher HW1 Ausfahrbar 3P
235,00 € / Stück* -
HWY150HSAU-PWE RC mit Löcher HW1 Ausfahrbar 3P
235,00 € / Stück*
-
HWY008H
U-PWE SaS-Anschlusskamm RC HW1 3P
154,70 € / Stück*
-
HWY030HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 24-30V AC/DC (UVTC)
468,00 € / Stück* -
HWY031HExt. Verzögerungseinheit (einstellbar) für U-Spg .Auslöser 48-60V AC/DC (UVTC)
468,00 € / Stück* -
HWY033HVerzögerer für Unterspannungsauslöser 200-250V AC (UVTC)
468,00 € / Stück* -
HWY034HVerzögerer für Unterspannungsauslöser 380-480V AC (UVTC)
468,00 € / Stück*
-
HWY089HDruckknopfabdeckung HW1 (PBC)
41,80 € / Stück* -
HWY089HSADruckknopfabdeckung HW1 (PBC)
46,20 € / Stück*
-
HWY218HKabelset 1.5 m für Kabelverriegelung MI
377,40 € / Stück* -
HWY225HPlatte für Mech. Verriegelung HW1 Einschubtech. (Typ 2S) - 1 Platte pro ACB (MI)
582,30 € / Stück* -
HWY228HKabelsatz 3.0 Meter für mechanische Verriegelung
405,30 € / Stück* -
HWY229HKabelsatz 5.0 Meter für mechanische Verriegelung
433,80 € / Stück* -
HWY231HPlatte für Mech. Verriegelung HW1 Einschubtech. (Typ 3C) - 1 Platte pro ACB (MI)
573,60 € / Stück* -
HWY235HPlatte für Mech. Verriegelung HW1 Einschub. (Typ 3S/3Sx) - 1 Platte pro ACB (MI)
573,60 € / Stück* -
HWY238HVerriegelung Kurbeleinführung offene Tür HW1 (RI)
70,90 € / Stück* -
HWY260HAdapter für Schloss Verriegelung in Aus - Ronis/Profalux/Kirk HW1 (OLK)
190,40 € / Stück* -
HWY260HSAAdapter für Schloss Verriegelung in Aus - Ronis/Profalux/Kirk HW1 (OLK)
190,40 € / Stück* -
HWY269HBügel für Vorhängeschloss HW1 (OLP)
70,90 € / Stück* -
HWY269HSABügel für Vorhängeschloss HW1 (OLP)
70,90 € / Stück* -
HWY270HVerriegelung Typ Ronis für Einschubrahmen HW1 (CL)
190,40 € / Stück* -
HWY270HSAVerriegelung Typ Ronis für Einschubrahmen HW1 (CL)
190,40 € / Stück* -
HWY276HVerwechselungssschutz zw. Einschubrahmen und ACB HW1 (WIP)
50,80 € / Stück* -
HWY360HSAKein OFF LOCKING (Dummy Artikel)
1,54 € / Stück* -
HWY701Zylinderschloss RO Typ 1 - K1L1/L4
71,20 € / Stück* -
HWY702Zylinderschloss RO Typ 2 - K2L2/L4/L5
71,20 € / Stück* -
HWY703Zylinderschloss RO Typ 3 - K3L3/L5
71,20 € / Stück* -
HWY704Zylinderschloss RO Typ 4 - K4L4
71,20 € / Stück* -
HWY705Zylinderschloss RO Typ 5 - K5L5
71,20 € / Stück*
-
HWY240HPhasentrennwände 3P HW1 (IB)
84,00 € / Stück* -
HWY240HSAPhasentrennwände 3P HW1 (IB)
84,00 € / Stück*
-
HWY283HTürflansch HW1 HT für Einschubtechnik (DF)
205,30 € / Stück*
-
HWY950HKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
8,40 € / Stück* -
HWY950HSAKlemmenblock Typ A für (AX, MO, FS, RTC, UV, SH, CC) 6/3
13,50 € / Stück* -
HWY951HKlemmenblock Typ B für (ENCT, Sentinel) 6/6
14,20 € / Stück* -
HWY951HSAKlemmenblock Typ B für (ENCT, Sentinel) 6/6
18,00 € / Stück* -
HWY952HKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,10 € / Stück* -
HWY952HSAKlemmenblock Typ C für (ZSI, OAC) 2*6/3
22,30 € / Stück* -
HWY970HExterner Stromwandler für N-Leiter 400…1600A HW1 (ENCT)
626,10 € / Stück*
-
HWY095HKlemmenblockabdeckung HW1 3P für Einschubtechnik (TBC)
166,70 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-266 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-255 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-255 kA
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele6000
-
Gerätelebensdauer, mechanische Schaltspiele25000
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit12000 V
-
VersorgungsspannungsartAC
Widerstand
-
Innenwiderstand50 µΩ
Architektur
-
Polanzahl3
-
Polanzahl abgesichert3
-
GerätebauformEinschubtechnik
-
Polart3P3D
Auslösung
-
Reaktionszeit beim Schließen45 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom39,40 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

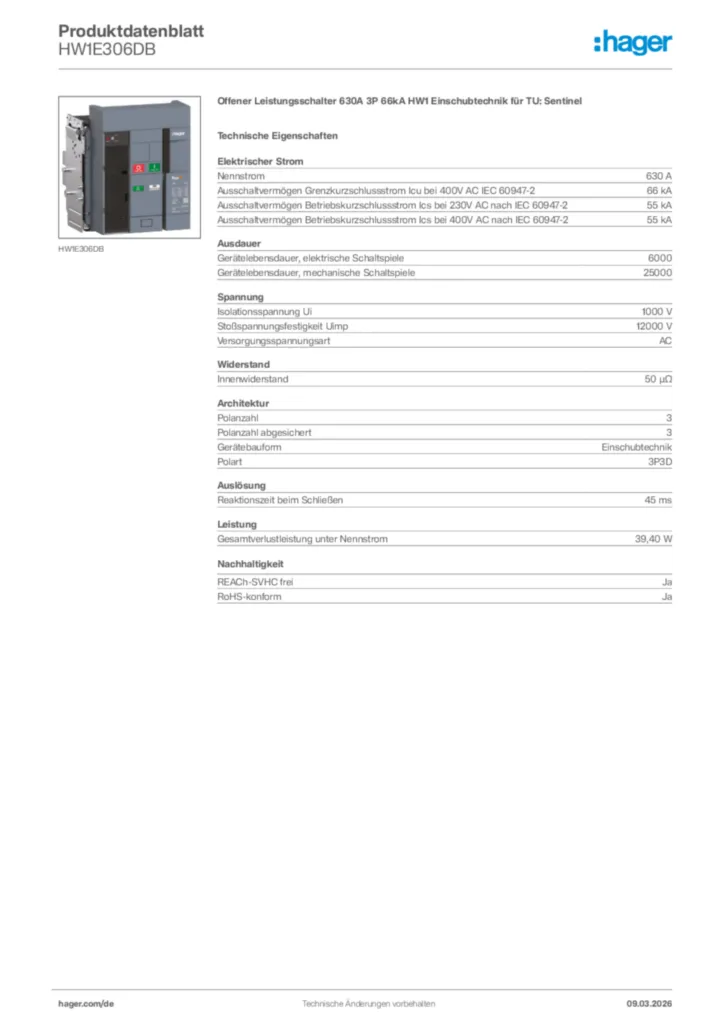

Produktbild HW1E306DB
-
Montageanleitung
Installationshandbuch
hw+ Offene Leistungsschalter HW1
PDF56,16 MB
QuickInstall-Handbuch
hw+ Offene Leistungsschalter HW1
PDF36,02 MB
Sicherheitshinweise
-
PDF159,14 kB -
Handbuch
Benutzerhandbuch
hw+ Offene Leistungsschalter HW1
PDF30,43 MB
Benutzerhandbuch
hw+ Elektronische Auslöseeinheiten sentinel
PDF19,16 MB
Technischer Katalog
hw+ Offener Leistungsschalter HW1 / HW2 / HW4 / HW6
PDF63,52 MB -
Technische Broschüre
News - Markteinführung April 2022
(22DE0010)
PDF3,85 MB -
Broschüre
Starke Leistung. Optimaler Schutz.
Der offene Leistungsschalter HW1 (23DE0011-01)
PDF18,40 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG
Fassung vom 3. April 2023
PDF553,64 kB
Konformitätserklärung en-GB 2025-03-31
PDF477,08 kB
Konformitätserklärung en-GB 2025-03-31
PDF621,08 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HW1E306DEOffener Leistungsschalter 630A 3P 66kA HW1 Einschubtech. für TU: Sentinel EnergyPreis3.884,00 €/ Stück * -
2
HW1E306FBOffener Leistungsschalter 630A 3P 66kA HW1 Festeinbau für TU: SentinelPreis2.607,70 €/ Stück * -
3
HW1E306FEOffener Leistungsschalter 630A 3P 66kA HW1 Festeinbau für TU: Sentinel EnergyPreis3.244,00 €/ Stück * -
4
HW1E308DBOffener Leistungsschalter 800A 3P 66kA HW1 Einschubtechnik für TU: SentinelPreis3.340,40 €/ Stück * -
5
HW1E308DEOffener Leistungsschalter 800A 3P 66kA HW1 Einschubtech. für TU: Sentinel EnergyPreis3.991,80 €/ Stück *
Ausschreibungstext
Offener Leistungsschalter 630A 3P 66kA HW1 Einschubtechnik für TU: Sentinel
Offener Leistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),
Offener Lasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).
Die offenen Leistungs- / Lasttrennschalter hw+ entsprechen den unterschiedlichen Anlagenanforderungen von Wechselstromnetzen. Die offenen Leistungsschalter hw+ werden generell im Einspeisebereich der Installation als Niederspannungsschutz eingesetzt. Um die Installationsflexibilität zu erhöhen, stehen verschiedene Montagemethoden und Anschlussarten zur Verfügung. Die offenen Leistungsschalter hw+ sind frontseitig mit dem elektronischen Auslöser „Sentinel“ ausgestattet, der den Schutz gegen Überlast und Kurzschluss gewährleistet. Er ist mit einem LCD-Display und Einstellrädern ausgestattet, mithilfe derer der Anwender die Schutzparameter einfach und sicher konfigurieren und die ordnungsgemäße Funktion überwachen kann. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden. Jeder hw+ Leistungsschalter ist mit einer Wiedereinschaltsperre ausgestattet, die bei Bedarf deaktiviert werden kann. Die Anpassung des Bemessungsstromes ist über ein Bemessungsstrommodul (Rating Plug) möglich. Umfangreiches mechanisches und elektrisches Zubehör stehen für die Festeinbau- und Einschubtechnik Version zur Verfügung.
Nennstrom: 630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 66 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 55 kA
Gerätelebensdauer, elektrische Schaltspiele: 6000
Gerätelebensdauer, mechanische Schaltspiele: 25000
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 50 µΩ
Polanzahl: 3
Polanzahl abgesichert: 3
Polart: 3P3D
Reaktionszeit beim Schließen: 45 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW1E306DB
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Offener Leistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),
Offener Lasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).
Die offenen Leistungs- / Lasttrennschalter hw+ entsprechen den unterschiedlichen Anlagenanforderungen von Wechselstromnetzen. Die offenen Leistungsschalter hw+ werden generell im Einspeisebereich der Installation als Niederspannungsschutz eingesetzt. Um die Installationsflexibilität zu erhöhen, stehen verschiedene Montagemethoden und Anschlussarten zur Verfügung. Die offenen Leistungsschalter hw+ sind frontseitig mit dem elektronischen Auslöser „Sentinel“ ausgestattet, der den Schutz gegen Überlast und Kurzschluss gewährleistet. Er ist mit einem LCD-Display und Einstellrädern ausgestattet, mithilfe derer der Anwender die Schutzparameter einfach und sicher konfigurieren und die ordnungsgemäße Funktion überwachen kann. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden. Jeder hw+ Leistungsschalter ist mit einer Wiedereinschaltsperre ausgestattet, die bei Bedarf deaktiviert werden kann. Die Anpassung des Bemessungsstromes ist über ein Bemessungsstrommodul (Rating Plug) möglich. Umfangreiches mechanisches und elektrisches Zubehör stehen für die Festeinbau- und Einschubtechnik Version zur Verfügung.
Nennstrom: 630 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 66 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 55 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 55 kA
Gerätelebensdauer, elektrische Schaltspiele: 6000
Gerätelebensdauer, mechanische Schaltspiele: 25000
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12000 V
Versorgungsspannungsart: AC
Innenwiderstand: 50 µΩ
Polanzahl: 3
Polanzahl abgesichert: 3
Polart: 3P3D
Reaktionszeit beim Schließen: 45 ms
Fabrikat : Hager oder gleichwertig
Artikel : HW1E306DB
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
