NH-Sicherungslastschaltleiste, fv+, DIN00, 160A, 1-polig schaltbar, rostgeschützt, Montage auf 185mm Sammelschienensystem, Niedrige Einbautiefe, Rahmenklemme 95mm²
EAN-Nr.
3250617653176
E-nr.
847 012 209
VPE
1 Stück
Rabattgruppe
67
NH-Lastschltleiste fv+ DIN00 160A 1p rostgeschützt 95mm² niedrig LV8SG00RTE
Preis*
CHF 166.50
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kennzeichnungsmaterial 4 Produkte verfügbar -
Sammelschienenklemme 5 Produkte verfügbar -
Sammelschienenadapter 2 Produkte verfügbar -
Kabelklemmenanschluss 5 Produkte verfügbar -
Sammelschienenträger 3 Produkte verfügbar -
Schraube/Bolzen 4 Produkte verfügbar
Optionales Zubehör
-
LVZ00BST
Bezeichnungsschild LV für Größe 00/60 - 00/185
CHF 2.45 / Stück* -
LVZ00BTKBeschriftungsträger kurz, unten oder oben anklippbar für LV Gr.00/185
CHF 5.35 / Stück* -
LV8Y00WNH00 Bezeichnungsschild als Ersatz für Infoträger und Beschriftungsträge 50 St.
CHF 5.35 / Stück* -
LVZ00BTKIBeschriftungsträger kurz für LV NH00 185mm, bedruckt mit Typenschilddaten
CHF 5.00 / Stück*
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
CHF 25.35 / Set* -
LVZ00EKSammelschienenklemme LV zu Größe 00/100 und 00/185 für Flachschiene 5-10mm
CHF 15.55 / Set* -
LVZ00KDASammelschienenhaken für Doppeladapter 00/185mm, neben NH1-3 mit Hakenbefestigung
CHF 42.80 / Set* -
LVZAFVDM12PEN-Doppelanschlusslasche M12 für V-Klemmen
CHF 15.15 / Stück* -
LVZAFVM12PEN-Anschlusslasche M12 für V-Klemmen
CHF 9.30 / Stück*
-
LVZ00C
Druckstücke LV für Direktanschluss von Kabeln 1, 5 - 95 mm² Gr.00
CHF 9.70 / Set* -
LVZ00APrismenanschluss LV 95mm² für NH00/60-100-185mm, rostgeschützt
CHF 18.80 / Set* -
LVZ001APrismenanschluss für LV NH00 185mm, 70-150 mm², rostgeschützt
CHF 46.65 / Set* -
LVZASDDoppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
CHF 13.70 / Stück* -
LVZ00D185Doppelanschlussklemme Gr.00 185mm rostfrei
CHF 55.80 / Set*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
CHF 30.35 / Stück* -
LVZIT1Isolierträger für N-/PEN-Schiene
CHF 15.55 / Stück* -
LVZITPIsolierträger-Profil Länge 1, 8m: V-ITP
CHF 78.70 / Stück*
-
LVZ00SAR
Schraubanschluss M8x20mm rostfrei
CHF 8.05 / Set* -
LVZ00SSchraubanschluss M8x14mm max. 95mm² rostgeschützt
CHF 3.10 / Set* -
LVZ00SAR50Anschlussschraube M8x20
CHF 113.00 / Set* -
LVZ00SRSchraubanschluss M8x14mm max. 95mm² rostfrei
CHF 7.20 / Set*
-
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
CHF 8.45 / Set* -
LV8Z00AVLMessgerätehalter für FV+ Gr. 00, 135mm lang mit Ausschnitt 48x48mm
CHF 16.05 / Stück* -
LV8Z00AVMessgerätehalter für FV+ Gr. 00, 95mm lang mit Ausschnitt 48x48mm
CHF 12.00 / Stück* -
LV8Z00AHEMessgerätehalter FV+, kurz 95mm zu Gr. 00/100/185mm für Amperenmeter steckbar
CHF 22.70 / Stück* -
LV8Z00AHDMessgerätehalter FV+, ku. 95mm Gr.00/100/185mm für Amperenmeter steckbar 3phasig
CHF 29.40 / Stück* -
LV8Z00AHBLMessgerätehalter FV+ lang 135mm für Gr. 00/100/185, Blindelement
CHF 14.75 / Stück* -
LV8Z00AHBGerätehalter als Blindelement für FV+ Gr. 00, 95mm lang ohne Ausschnitt
CHF 10.70 / Stück* -
LVZ00BERASchutzstopfen für Reserveplatzabdeckung LVZR00RAT185
CHF 1.80 / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
CHF 80.20 / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
CHF 55.80 / Stück* -
LVZ00RATV185Reserveplatzabdeckung Gr.00 185mm Einbautiefe 150mm
CHF 49.25 / Stück* -
LVZ00AKLAbdeckklappe Gr.00
CHF 5.80 / Set* -
LVZ00ASAbdeckung seitlich Gr.00 185mm
CHF 23.30 / Stück* -
LVZ00BERAX
Schutzstopfen für Reserveplatzabdeckung LVZR00RAT185
CHF 1.20 / Stück* -
LVZ00DA185-210Doppeladapter Gr.00 185/210mm Breite 100mm mit Schraubanschluss M12
CHF 169.00 / Stück* -
LVZASAbdeckung seitlich
CHF 20.75 / Stück* -
LVZPZAussenleiterbezeichnung L1-L3 (je 10 Stück)
CHF 9.20 / Set* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
CHF 38.90 / Set*
-
LV8Z00ASUNH00 Blindabdeckung Sicherungsüberwachung
CHF 13.90 / Stück*
-
LVZ00BTSBeschriftungsträger zum aufstecken an LV NH00/60mm bis 00/185mm
CHF 3.90 / Stück*
-
LVZAE12RAnschlusselement M12x35
CHF 13.20 / Stück* -
LVZAE8RAnschlusselement M8x30
CHF 10.55 / Stück*
-
LVZAK12Klemmscheibe M12
CHF 3.50 / Stück* -
LVZAK8Klemmscheibe M8
CHF 3.95 / Stück*
-
LVZAS100Hakenkopfschraube M12x132mm für 2x100x10 ohne SW / 2x80x10 mit SW
CHF 19.85 / Stück* -
LVZAS120Hakenkopfschraube M12x155mm für 2x100x10 mit Stromwandler
CHF 24.50 / Stück* -
LVZAS40Hakenkopfschraube M12x70mm für 2x40x10 ohne Stomwandler
CHF 14.50 / Stück* -
LVZAS50Hakenkopfschraube M12x80mm für 2x50x10 ohne Stromwandler
CHF 15.00 / Stück* -
LVZAS60Hakenkopfschraube M12x90mm für 2x60x10 ohne SW / 2x40x10 mit SW
CHF 15.50 / Stück* -
LVZAS70Hakenkopfschraube M12x102mm für 2x50x10 mit Stromwandler
CHF 16.40 / Stück* -
LVZAS80Hakenkopfschraube M12x112mm für 2x80x10 ohne SW / 2x60x10 mit SW
CHF 17.45 / Stück*
-
LVZGM12RGleitmutter M12 mit Druckfeder
CHF 5.35 / Stück* -
LVZGM8RGleitmutter M8 mit Druckfeder
CHF 5.35 / Stück*
-
LVZM12Einpressmutter M12
CHF 4.10 / Stück* -
LVZM1250
Einpressmutter M12 (50 Stück)
CHF 173.00 / Set* -
LVZM8Einpressmutter M8
CHF 2.85 / Stück* -
LVZM850
Einpressmutter M8 (50 Stück)
CHF 117.50 / Set*
-
LVZMS00100Amperemeter 100A Klasse 3 steckbar
CHF 267.00 / Stück* -
LVZMS00150Amperemeter 150A Klasse 3 steckbar
CHF 272.00 / Stück* -
LVZMS0075Amperemeter 75A Klasse 3 steckbar
CHF 272.00 / Stück* -
LVZMV00100Amperemeter 100A Klasse 3 versenkt
CHF 180.50 / Stück* -
LVZMV00150Amperemeter 150A Klasse 3 versenkt
CHF 180.50 / Stück*
-
LVZ00RAD80185
Leerfeldabdeckung Gr.00 Breite 50mm 185mm
CHF 38.10 / Stück* -
LVZ00RAD80X185Leerfeldabdeckung Gr.00 Breite 50mm 185mm mit Befestigungsmaterial
CHF 31.05 / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V63 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.263 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für Sicherungseinsätze2 A, 6 A, 4 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)2,5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)2,5 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)2,5 - 95 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
-
Anschlussquerschnitt bei flexiblem Leiter (RM)2,5 - 95 mm²
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
-
Drehmoment zur Befestigung auf Sammelschiene14 - 14 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe745 mm
-
Tiefe127 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
-
Verlustleistung bei Volllast58 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)12 %
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8SG00RTE
-

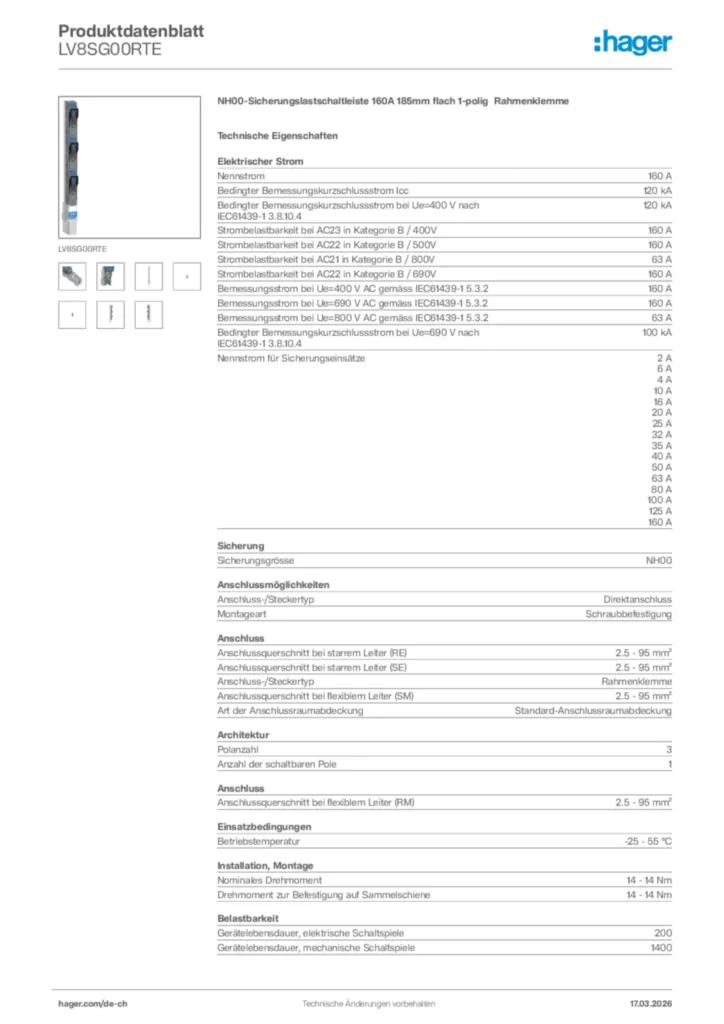

Produktdatenblatt
Hager Produktdatenblatt LV8SG00RTE
NH00-Sicherungslastschaltleiste 160A 185mm flach 1-polig Rahmenklemme
PDF -
Montageanleitung
Montageanleitung International 2025-07-16
PDF11,72 MB
Montageanleitung de-DE 2026-04-28
PDF31,17 MB
Montageanleitung en-GB 2026-04-28
PDF31,22 MB
Montageanleitung fr-FR 2026-04-28
PDF44,39 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-12-08
PDF442,34 kB
