NH-Sicherungslastschaltleiste, fv+, DIN00, 160A, 1-polig schaltbar, rostgeschützt, Montage auf 185mm Sammelschienensystem mit IP2X Schutz, Niedrige Einbautiefe, Schraubanschluss M8
EAN-Nr.
3250617654128
E-nr.
847 012 189
VPE
1 Stück
Rabattgruppe
67
NH-Lastschaltleisten fv+ DIN00 160A 1p rostgeschützt M8 niedrig IP2X LV8SG00PSTE
Preis*
172.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Bald verfügbar
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kennzeichnungsmaterial 4 Produkte verfügbar -
Kabelklemmenanschluss 4 Produkte verfügbar -
Sammelschienenklemme 5 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 25 Produkte verfügbar -
Sammelschienenträger 2 Produkte verfügbar -
Schraube/Bolzen 4 Produkte verfügbar
Optionales Zubehör
-
LVZ00BST
Bezeichnungsschild LV für Größe 00/60 - 00/185
2.45 CHF / Stück* -
LVZ00BTKBeschriftungsträger kurz, unten oder oben anklippbar für LV Gr.00/185
5.35 CHF / Stück* -
LV8Y00WNH00 Bezeichnungsschild als Ersatz für Infoträger und Beschriftungsträge 50 St.
5.35 CHF / Stück* -
LVZ00BTKIBeschriftungsträger kurz für LV NH00 185mm, bedruckt mit Typenschilddaten
5.00 CHF / Stück*
-
LVZ00C
Druckstücke LV für Direktanschluss von Kabeln 1, 5 - 95 mm² Gr.00
9.70 CHF / Set* -
LVZ00APrismenanschluss LV 95mm² für NH00/60-100-185mm, rostgeschützt
18.80 CHF / Set* -
LVZ001APrismenanschluss für LV NH00 185mm, 70-150 mm², rostgeschützt
46.65 CHF / Set* -
LVZ00D185Doppelanschlussklemme Gr.00 185mm rostfrei
55.80 CHF / Set*
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
25.35 CHF / Set* -
LVZ00EKSammelschienenklemme LV zu Größe 00/100 und 00/185 für Flachschiene 5-10mm
15.55 CHF / Set* -
LVZ00KDASammelschienenklemme für Doppeladapter LV 00/185mm passend zu LV NH1-3
42.80 CHF / Set* -
LVZAFVDM12PEN-Doppelanschlusslasche M12 für V-Klemmen
15.15 CHF / Stück* -
LVZAFVM12PEN-Anschlusslasche M12 für V-Klemmen
9.30 CHF / Stück*
-
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
8.45 CHF / Set* -
LV8Z00AVLMessgerätehalter für FV+ Gr. 00, 135mm lang mit Ausschnitt 48x48mm
16.05 CHF / Stück* -
LV8Z00AVMessgerätehalter für FV+ Gr. 00, 95mm lang mit Ausschnitt 48x48mm
12.00 CHF / Stück* -
LV8Z00AHEMessgerätehalter FV+, kurz 95mm zu Gr. 00/100/185mm für Amperenmeter steckbar
22.70 CHF / Stück* -
LV8Z00AHDMessgerätehalter FV+, ku. 95mm Gr.00/100/185mm für Amperenmeter steckbar 3phasig
29.40 CHF / Stück* -
LV8Z00AHBLMessgerätehalter FV+ lang 135mm für Gr. 00/100/185, Blindelement
14.75 CHF / Stück* -
LV8Z00AHBGerätehalter als Blindelement für FV+ Gr. 00, 95mm lang ohne Ausschnitt
10.70 CHF / Stück* -
LVZ00BERASchutzstopfen für Reserveplatzabdeckung LVZR00RAT185
1.80 CHF / Stück* -
LVZ00RATV185
Reserveplatzabdeckung Gr.00 185mm Einbautiefe 150mm
49.25 CHF / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
55.80 CHF / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
80.20 CHF / Stück* -
LVZASDDoppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
13.70 CHF / Stück* -
LVZ00AHBGerätehalter als Blindelement für LV NH00, 95mm lang ohne Ausschnitt
10.35 CHF / Stück* -
LVZ00AHBLMessgerätehalter LV lang 135mm für NH00/100/185, Blindelement
14.30 CHF / Stück* -
LVZ00AHDMessgerätehalter zu LV NH00, 95mm lang für Amperenmeter steckbar
28.50 CHF / Stück* -
LVZ00AHEMessgerätehalter LV, kurz 95mm zu Grösse 00/100/185mm für Amperenmeter steckbar
22.00 CHF / Stück* -
LVZ00AKLAbdeckklappe Gr.00
5.80 CHF / Set* -
LVZ00ASAbdeckung seitlich Gr.00 185mm
23.30 CHF / Stück* -
LVZ00AVMessgerätehalter für LV NH00, 95mm lang mit Ausschnitt 48x48mm
11.65 CHF / Stück* -
LVZ00AVLMessgerätehalter für LV NH00, 135mm lang mit Ausschnitt 48x48mm
15.55 CHF / Stück*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
30.35 CHF / Stück* -
LVZIT1Isolierträger für N-/PEN-Schiene
15.55 CHF / Stück*
-
LVZ00SAR
Schraubanschluss M8x20mm rostfrei
8.05 CHF / Set* -
LVZ00SSchraubanschluss M8x14mm max. 95mm² rostgeschützt
3.10 CHF / Set* -
LVZ00SAR50Anschlussschraube M8x20
113.00 CHF / Set* -
LVZ00SRSchraubanschluss M8x14mm max. 95mm² rostfrei
7.20 CHF / Set*
-
LV8Z00ASUNH00 Blindabdeckung Sicherungsüberwachung
13.90 CHF / Stück*
-
LVZ00SAMikroschalter für Schaltstellungsanzeige LV NH00 60mm oder 185mm
12.95 CHF / Stück* -
LVZ00BTSBeschriftungsträger zum aufstecken an LV NH00/60mm bis 00/185mm
3.90 CHF / Stück*
-
LVZAE12RAnschlusselement M12x35
13.20 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.55 CHF / Stück*
-
LVZAK12Klemmscheibe M12
3.50 CHF / Stück* -
LVZAK8Klemmscheibe M8
3.95 CHF / Stück*
-
LVZAS100Hakenkopfschraube M12x132mm für 2x100x10 ohne SW / 2x80x10 mit SW
19.85 CHF / Stück* -
LVZAS120Hakenkopfschraube M12x155mm für 2x100x10 mit Stromwandler
24.50 CHF / Stück* -
LVZAS40Hakenkopfschraube M12x70mm für 2x40x10 ohne Stomwandler
14.50 CHF / Stück* -
LVZAS50Hakenkopfschraube M12x80mm für 2x50x10 ohne Stromwandler
15.00 CHF / Stück* -
LVZAS60Hakenkopfschraube M12x90mm für 2x60x10 ohne SW / 2x40x10 mit SW
15.50 CHF / Stück* -
LVZAS70Hakenkopfschraube M12x102mm für 2x50x10 mit Stromwandler
16.40 CHF / Stück* -
LVZAS80Hakenkopfschraube M12x112mm für 2x80x10 ohne SW / 2x60x10 mit SW
17.45 CHF / Stück*
-
LVZGM12RGleitmutter M12 mit Druckfeder
5.35 CHF / Stück* -
LVZGM8RGleitmutter M8 mit Druckfeder
5.35 CHF / Stück*
-
LVZM12Einpressmutter M12
4.10 CHF / Stück* -
LVZM1250
Einpressmutter M12 (50 Stück)
173.00 CHF / Set* -
LVZM8Einpressmutter M8
2.85 CHF / Stück* -
LVZM850
Einpressmutter M8 (50 Stück)
117.50 CHF / Set*
-
LVZMS00100Amperemeter 100A Klasse 3 steckbar
267.00 CHF / Stück* -
LVZMS00150Amperemeter 150A Klasse 3 steckbar
272.00 CHF / Stück* -
LVZMS0075Amperemeter 75A Klasse 3 steckbar
272.00 CHF / Stück* -
LVZMV00100Amperemeter 100A Klasse 3 versenkt
180.50 CHF / Stück* -
LVZMV00150Amperemeter 150A Klasse 3 versenkt
180.50 CHF / Stück*
-
LVZ00RAD80185
Leerfeldabdeckung Gr.00 Breite 50mm 185mm
38.10 CHF / Stück* -
LVZ00RAD80X185Leerfeldabdeckung Gr.00 Breite 50mm 185mm mit Befestigungsmaterial
31.05 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V63 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.263 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM8 Anschluss
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment6 - 6 Nm
-
Drehmoment zur Befestigung auf Sammelschiene6 - 6 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe745 mm
-
Tiefe127 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
-
Verlustleistung bei Volllast58 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)12 %
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

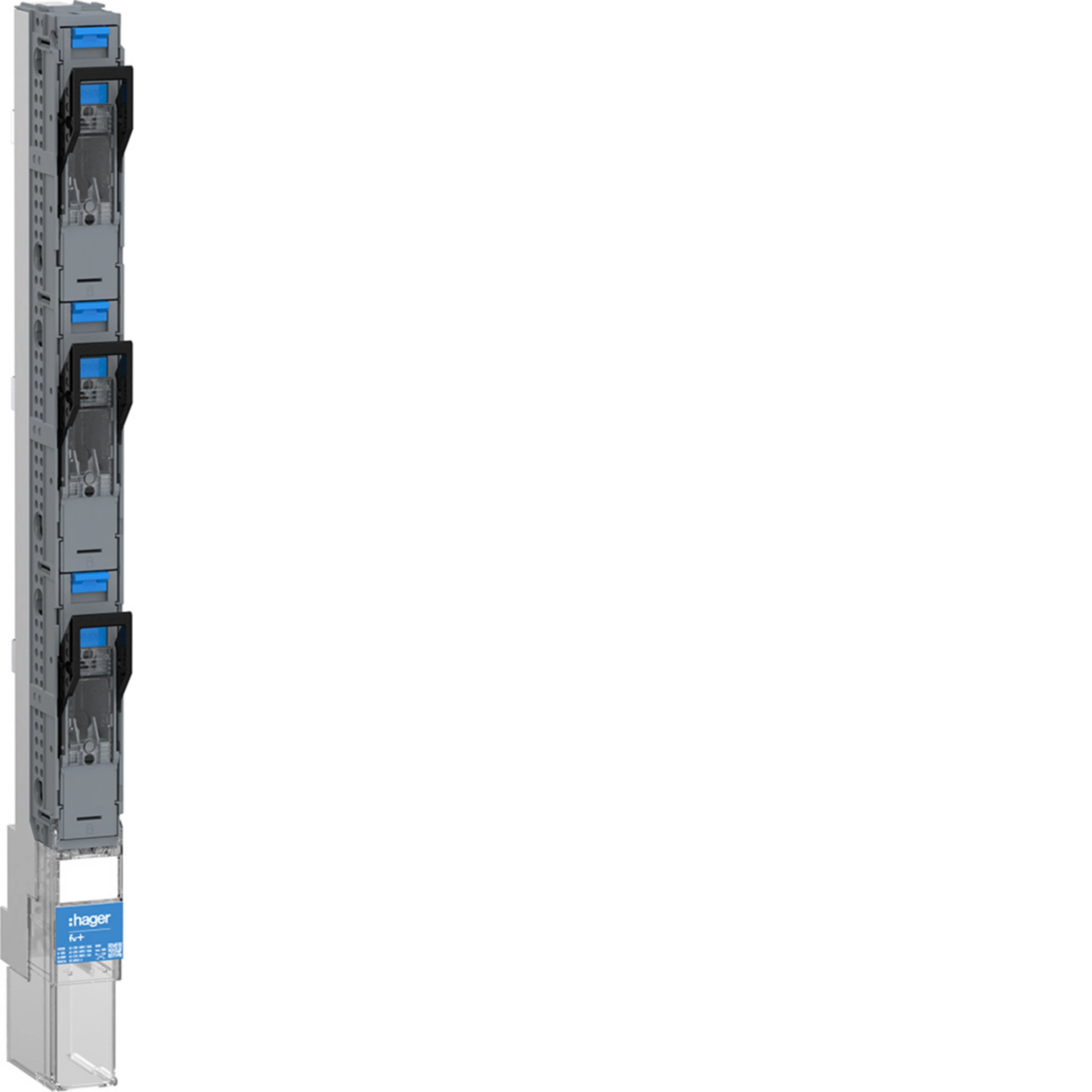

Produktbild LV8SG00PSTE
-

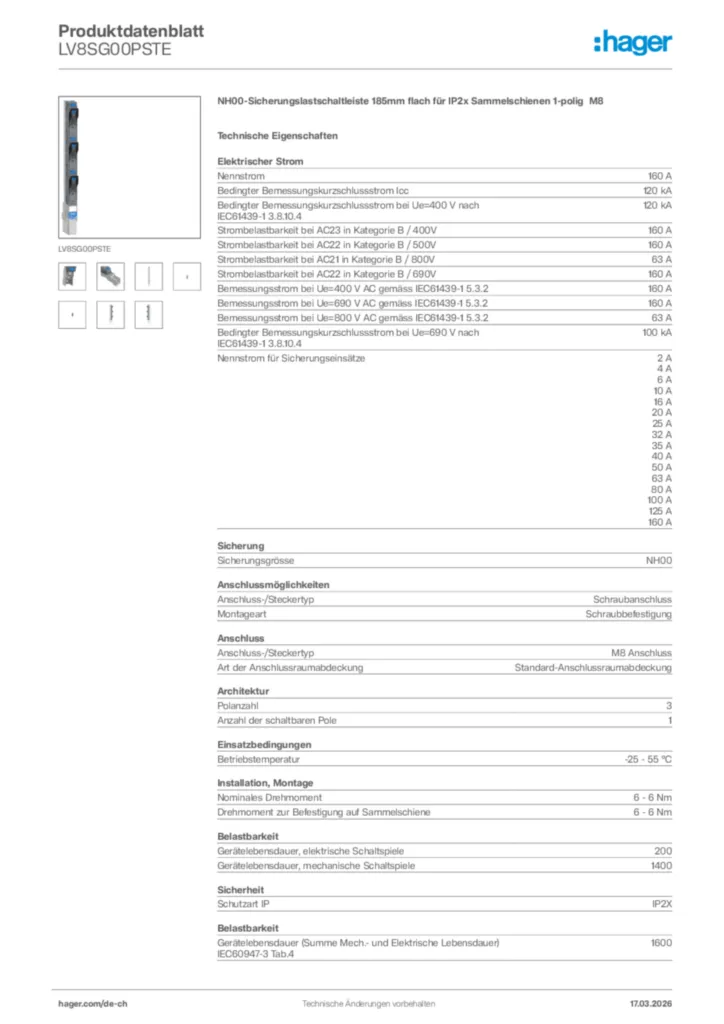

Produktdatenblatt
Hager Produktdatenblatt LV8SG00PSTE
NH00-Sicherungslastschaltleiste 185mm flach für IP2x Sammelschienen 1-polig M8
PDF -
Montageanleitung
Montageanleitung International 2025-07-16
PDF11,72 MB
Montageanleitung International 2025-10-24
PDF7,76 MB
Montageanleitung International 2026-03-24
PDF31,22 MB
Montageanleitung de-DE 2026-03-24
PDF31,17 MB -
