NH-Doppellastschaltleiste fv+, DIN2D, 800A, 3-polig schaltbar, rostfrei, Montage auf 185mm Sammelschienensystem, Schraubanschluss M12
EAN-Nr.
7611919014069
E-nr.
847 012 079
VPE
1 Stück
Rabattgruppe
62
NH-Doppellastschaltleiste fv+ DIN2D 800A 3p rostfrei M12 LV8SDR800STP
Preis*
CHF 1’245.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckung/Blende/Beschriftungsleiste 6 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 26 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 4 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar -
Sammelschienenträger 3 Produkte verfügbar -
Schraube/Bolzen 7 Produkte verfügbar
Optionales Zubehör
-
LVZPB
Profilblende für LV, 850mm lang zur seitlichen Abdeckung
CHF 33.25 / Set* -
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 44.40 / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 63.90 / Stück* -
LV8ZAGAusgleichsblende lang FV+, Längenausgl. bis 100mm, Einbautiefe bis Front 150mm
CHF 18.60 / Stück* -
LV8ZHCRGriffblende rot, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / Stück* -
LV8ZHCGGriffblende grün, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / Stück*
-
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
CHF 9.05 / Set* -
LV8ZMKKMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 13.35 / Stück* -
LV8ZMKEMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
CHF 22.70 / Stück* -
LV8ZMKDMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
CHF 29.40 / Stück* -
LV8ZMKBMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 10.70 / Stück* -
LV8ZMKMessgerätehalter für FV+ Gr. 1-3, 120mm lang mit Ausschnitt 72x72mm
CHF 14.75 / Stück* -
LV8ZMBMessgerätehalter lang FV+ Gr. 1-3 , Höhe 120mm, als Blindelement
CHF 12.00 / Stück* -
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRAT
CHF 1.35 / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
CHF 85.90 / Stück* -
LVZGATGeräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
CHF 38.80 / Stück* -
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
CHF 69.30 / Stück* -
LVZPHPlombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
CHF 52.70 / Stück* -
LVZGDGeräteträger tief LV für die Montage von Geräten und Klemmen, mit Schrauben
CHF 34.65 / Stück* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
CHF 62.40 / Stück* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
CHF 55.60 / Stück* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
CHF 83.30 / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
CHF 59.80 / Stück* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
CHF 65.30 / Stück* -
LVZAKLAbdeckklappe zu NH1-NH3
CHF 8.35 / Set* -
LVZASAbdeckung seitlich
CHF 22.25 / Stück*
-
LVZSA
Schaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
CHF 13.90 / Stück* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
CHF 36.75 / Set* -
LVZVKSEVerdrahtungsset Stromwandler für LV NH1-3, 1-phasig, mit Kabelhalter
CHF 32.10 / Set* -
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit Kabelhalter
CHF 50.30 / Set*
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
CHF 27.15 / Set* -
LVZKSammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
CHF 41.65 / Set*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
CHF 32.50 / Stück* -
LVZIT1Isolierträger für N-/PEN-Schiene
CHF 16.65 / Stück* -
LVZITPIsolierträger-Profil Länge 1, 8m: V-ITP
CHF 84.30 / Stück*
-
LVZ0820
Befestigungsschrauben LV M8x20 für Sammelschienenanschluss, LV NH1-3
CHF 8.20 / Stück* -
LVZ1230Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
CHF 11.30 / Stück* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
CHF 11.90 / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
CHF 6.60 / Set* -
LVZSG50Anschlussschraube M12x30 rostgeschützt
CHF 94.20 / Set* -
LVZSI
Schrauben M12x30 für Sammelschienenanschluss Innensechskant
CHF 8.00 / Set* -
LVZSR50
Anschlussschraube M12x30 rostfrei
CHF 166.50 / Set*
-
LV8ZMGMessgerätehalter lang FV+ Gr. 1-3, Höhe 120mm, für Messgeäte 96x96mm
CHF 14.75 / Stück*
-
LV8ZASUNH1-3 Blindabdeckung Sicherungsüberwachung
CHF 17.50 / Stück*
-
LVZBTInfoträger für LV NH1-3 als zusätzliche Beschriftungsmöglichkeit
CHF 7.75 / Set* -
LVZBTSBeschriftungsträger zu NH1-NH3-Sicherungslastschaltleiste
CHF 6.60 / Stück*
-
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
CHF 55.20 / Stück* -
LVZW300K05Stromwandler E_ für LV NH1-3 300/5A 2, 5VA Klasse 0, 5S CH
CHF 94.20 / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
CHF 83.20 / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
CHF 83.20 / Stück* -
LVZW1000Stromwandler für LV NH1-3 1000/5A 5VA Klasse 1
CHF 106.50 / Stück* -
LVZW800Stromwandler für LV NH1-3 800/5A 5VA Klasse 1
CHF 79.60 / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
CHF 55.20 / Stück* -
LVZW500Stromwandler für LV NH1-3 500/5A 5VA Klasse 1
CHF 55.20 / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
CHF 55.20 / Stück* -
LVZW150Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
CHF 55.20 / Stück* -
LVZW300K05GStromwandler 300/5A 2.5VA Kl.0.5s Geeicht
CHF 160.00 / Stück* -
LVZW401K05Stromwandler E_ für LV NH1-3 400/5A 5VA Klasse 0, 5S CH
CHF 103.50 / Stück* -
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
CHF 168.50 / Stück* -
LVZW601K05Stromwandler E_ für LV NH1-3 600/5A 5VA Klasse 0, 5S CH
CHF 103.50 / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
CHF 174.00 / Stück* -
LVZW801K05Stromwandler E_ für LV NH1-3 800/5A 5VA Klasse 0, 5S CH
CHF 118.50 / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
CHF 202.00 / Stück*
-
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
CHF 17.35 / Stück*
-
LVZAE12RAnschlusselement M12x35
CHF 14.15 / Stück* -
LVZAE8RAnschlusselement M8x30
CHF 11.30 / Stück*
-
LVZAK12Klemmscheibe M12
CHF 3.75 / Stück* -
LVZAK8Klemmscheibe M8
CHF 4.25 / Stück*
-
LVZAS100Hakenkopfschraube M12x132mm für 2x100x10 ohne SW / 2x80x10 mit SW
CHF 21.25 / Stück* -
LVZAS120Hakenkopfschraube M12x155mm für 2x100x10 mit Stromwandler
CHF 26.25 / Stück* -
LVZAS40Hakenkopfschraube M12x70mm für 2x40x10 ohne Stomwandler
CHF 15.55 / Stück* -
LVZAS50Hakenkopfschraube M12x80mm für 2x50x10 ohne Stromwandler
CHF 16.05 / Stück* -
LVZAS60Hakenkopfschraube M12x90mm für 2x60x10 ohne SW / 2x40x10 mit SW
CHF 16.60 / Stück* -
LVZAS70Hakenkopfschraube M12x102mm für 2x50x10 mit Stromwandler
CHF 17.55 / Stück* -
LVZAS80Hakenkopfschraube M12x112mm für 2x80x10 ohne SW / 2x60x10 mit SW
CHF 18.70 / Stück*
-
LVZGM12RGleitmutter M12 mit Druckfeder
CHF 5.75 / Stück* -
LVZGM8RGleitmutter M8 mit Druckfeder
CHF 5.75 / Stück*
-
LVZM12Einpressmutter M12
CHF 4.40 / Stück* -
LVZM1250
Einpressmutter M12 (50 Stück)
CHF 185.50 / Set* -
LVZM8Einpressmutter M8
CHF 3.05 / Stück* -
LVZM850
Einpressmutter M8 (50 Stück)
CHF 126.00 / Set*
-
LVZMS150Amperemeter 150A steckbar
CHF 208.00 / Stück* -
LVZMS250Amperemeter 250A steckbar
CHF 208.00 / Stück* -
LVZMS400Amperemeter 400A steckbar
CHF 208.00 / Stück* -
LVZMV150Amperemeter 150A Klasse 3 versenkt 72x72mm
CHF 201.00 / Stück* -
LVZMV250Amperemeter 250A Klasse 3 versenkt 72x72mm
CHF 201.00 / Stück* -
LVZMV400Amperemeter 400A Klasse 3 versenkt 72x72mm
CHF 201.00 / Stück* -
LVZMV800Amperemeter 800A Klasse 3 versenkt 72x72mm
CHF 201.00 / Stück*
-
LVZAD-M
Anschlussraumabdeckung lang zu NH2-NH3-Doppellastschaltleiste
CHF 99.20 / Stück* -
LVZALDAnschlussraumabdeckung lang zu NH2-NH3-Doppellastschaltleiste
CHF 101.50 / Stück*
-
LVZRAD80D
Leerfeldabdeckung 100mm mit Befestigung
CHF 44.40 / Stück* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
CHF 63.90 / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom800 A
-
Bedingter Bemessungskurzschlussstrom Icc80 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.480 kA
-
Strombelastbarkeit bei AC22 in Kategorie B / 400V800 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V800 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V800 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2800 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2800 A
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094720 kA
Sicherung
-
SicherungsgrösseNH2
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM12 Anschluss
-
Art der AnschlussraumabdeckungOhne
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4600
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue400 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe740 mm
-
Tiefe206 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom112 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert34 W
-
Verlustleistung bei Volllast214 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)13 %
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8SDR800STP
-
Produktdatenblatt

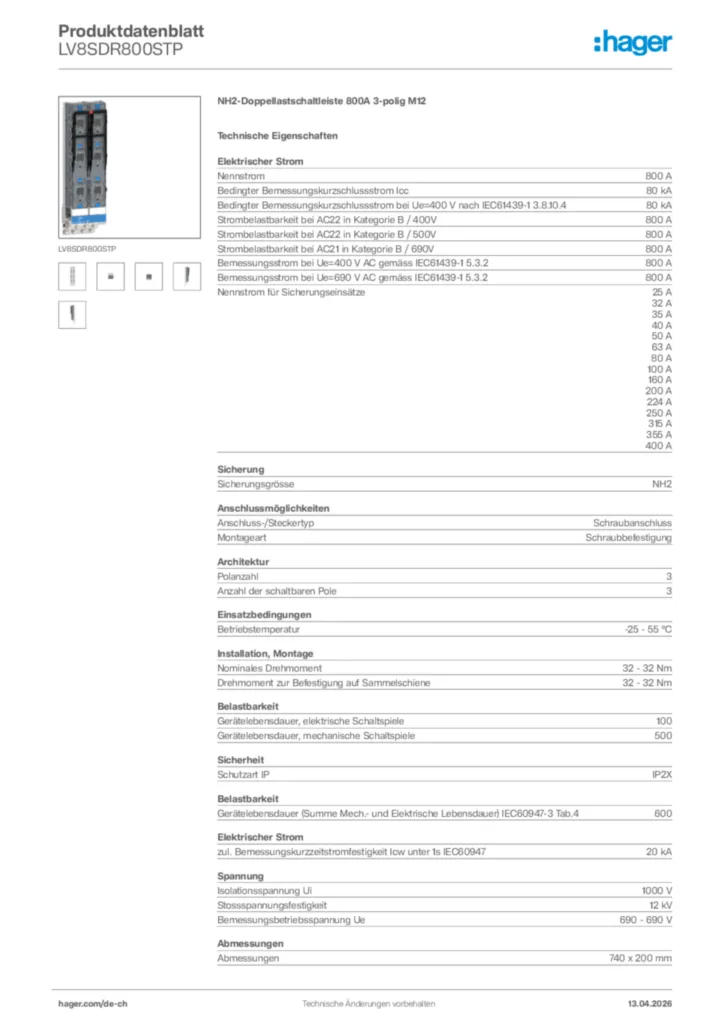

Hager Produktdatenblatt LV8SDR800STP
NH2-Doppellastschaltleiste 800A 3-polig M12
PDF -
Montageanleitung
Montageanleitung International 2025-10-24
PDF17,72 MB
Montageanleitung de-DE 2026-04-28
PDF52,04 MB
Montageanleitung en-GB 2026-04-28
PDF39,54 MB
Montageanleitung fr-FR 2026-04-28
PDF49,85 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-12-08
PDF442,34 kB
Konformitätserklärung en-GB 2025-12-08
PDF426,41 kB
Konformitätserklärung pl-PL 2026-06-26
PDF411,17 kB
Mehr Downloads
Entdecken Sie weitere Produkte in diesem Sortiment
-
5
-
1
LV8Y1BNH1-Infoträger mit Produktinformation ohne ReferenzangabePreis*CHF 7.95/ Stück * -
2
LV8Y00WNH00 Bezeichnungsschild als Ersatz für Infoträger und Beschriftungsträge 50 St.Preis*CHF 5.35/ Stück * -
3
LV8Y1000BNH 1000A Infoträger mit Produktinformation ohne ReferenzangabePreis*CHF 7.95/ Stück * -
4
LV8Y00LPNH00-Schaltdeckel 185mm 3-poligPreis*CHF 42.70/ Stück * -
5
LV8Y1LENH1-Schaltdeckel 1-poligPreis*CHF 21.40/ Stück *
