Ormar samostojeći Quadro5, sa postoljem, IP55, 1860x900x400 mm FM318
EAN
3250612633180
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Konstruktivni element za modularne uređaje 24 dostupni proizvodi -
Konstruktivni element za sklopke 2 dostupni proizvodi -
Vratni/operacijski panel 2 dostupni proizvodi -
Ventilacijska ploča 6 dostupni proizvodi -
Bočni/stražnji panel 4 dostupni proizvodi -
Pogledajte više 81 drugi dostupni proizvodi
Kompletirajte vaš sistem
-
UC002
Konstruktivni element za HA rastavne sklopke, Quadro, 125/160A 300x800mm
-
UC006Konstruktivni element za HA rastavne sklopke, Quadro, 400/630A 600x800mm
-
UC011HKonstruktivni element za učinske prekidače x160, Quadro, 300x600mm, horiz, dir
-
UC012HKonstruktivni element za učinske prekidače x160, Quadro, 300x800mm, vert, dir
-
UC013HKonstruktivni element za učinske prekidače x160, Quadro, 150x600mm, horiz, dir
-
UC014HKonstruktivni element za učinske prekidače x160, Quadro, 150x800mm, horiz, dir
-
UC021HKonstruktivni element za učinske prekidače x250, Quadro, 300x600mm, vert, dir
-
UC022HKonstruktivni element za učinske prekidače x250, Quadro, 300x800mm, vert, dir
-
UC023HKonstruktivni element za učinske prekidače x250, FID bl, Quadro, 400x600mm, vert
-
UC024HKonstruktivni element za učinske prekidače x250, FID bl, Quadro, 400x800mm, vert
-
UC030HKonstruktivni element za učinske prekidače x250, FID bl, Quadro, 350x800mm, vert
-
UC127HKonstruktivni element za učinske prekidače x250, FID bl, Quadro, 200x600mm, hor
-
UC128HKonstruktivni element za učinske prekidače x250, FID bl, Quadro, 200x800mm, hor
-
UC140HKonstruktivni element za učinske prekidače x630, Quadro, 400x350mm, vert
-
UC142H
Konstruktivni element za učinske prekidače x630, Quadro, 400x800mm, horiz
-
UC144H
Konstruktivni element za učinske prekidače x630, Quadro, 600x350mm, vert
-
UC146H
Konstruktivni element za učinske prekidače x630, Quadro, 600x800mm, horiz
-
UC147H
Konstruktivni element za učinske prekidače x630, Quadro, 200x600mm, horiz
-
UC148H
Konstruktivni element za učinske prekidače x630, Quadro, 200x800mm, horiz
-
UC201Konstruktivni element za modularne uređaje, Quadro, 150x600mm, 24M
-
UC230Slijepi poklopac, Quadro4/5/+, 75x600mm
-
UC231Slijepi poklopac, Quadro4/5/+, 50x600mm
-
UC232Slijepi poklopac, Quadro4/5/+, 150x600mm
-
UC233Slijepi poklopac, Quadro4/5/+, 200x600mm
-
UC233TPoklopac, quadro, 200x600 mm sa prorezom(115x405 mm)
-
UC234Slijepi poklopac, Quadro4/5/+, 300x600mm
-
UC235Slijepi poklopac, Quadro4/5/+, 400x600mm
-
UC236Slijepi poklopac, Quadro4/5/+, 600x600mm
-
UC239Slijepi poklopac, Quadro4/5/+, 100x600mm
-
UC240Slijepi poklopac, Quadro4/5/+, 75x800mm
-
UC241Slijepi poklopac, Quadro4/5/+, 50x800mm
-
UC242Slijepi poklopac, Quadro4/5/+, 150x800mm
-
UC243Slijepi poklopac, Quadro4/5/+, 200x800mm
-
UC244Slijepi poklopac, Quadro4/5/+, 300x800mm
-
UC245Slijepi poklopac, Quadro4/5/+, 400x800mm
-
UC246Slijepi poklopac, Quadro4/5/+, 600x800mm
-
UC247Slijepi poklopac, Quadro4/5/+, 800x800mm
-
UC249Slijepi poklopac, Quadro4/5/+, 800x100mm
-
UC817Nosač sabirničkih šina 2x(3P+N) 1250A 35kA
-
UC820Nosač sabirničkih šina, 4P, 160/250/630A
-
UC822Nosač sabirničkih šina, 3P, 630-1600A, 1 ili 2 šine, vertikalni
-
UC823Nosač sabirničkih šina, 3P, 630-1600A, 1 ili 2 šine
-
UC824Nosač sabirničkih šina, 4P, 630-1600A, 1 ili 2 šine
-
UC825Nosač sabirničkih šina, 4P, 630-1600A, 1 ili 2 šine, vertikalni
-
UC830Nosač sabirničkih šina, bočni, Quadro+, 250A
-
UC832Perforirana bakarna šina 20x5mm, M6, 250A, D1000mm
-
UC875Set kablova za x250/h250, quadro, horizontalna montaža
-
UT87A
Bakarna šina, perforirana, quadro, 25x5 mm, dužina 400 mm
-
UT87B
Bakarna šina, perforirana, quadro, 25x5 mm, dužina 700 mm
-
UT87C
Bakarna šina, perforirana, quadro, 25x5 mm, dužina 900 mm
-
UT87D
Perforirana bakarna šina, quadro.system 25x5 D1000mm
-
UT87FBakarna šina, perforirana, Quadro, 50x5x400mm
-
UT87GBakarna šina, perforirana, Quadro, 50x5x700mm
-
UT87H
Bakarna šina, perforirana, Quadro, 50x5x900mm
-
UT87JBakarna šina, perforirana, Quadro, 50x5x1000mm
-
UT88ABakarna spojnica, ugaona, Quadro, 25x5 mm
-
UT88BBakarna spojnica, ugaona, Quadro, 50x5mm
-
UT88C
Bakarna spojnica, ugaona, quadro, 25x5mm
-
FM487Montažna ploča, Quadro5, 1500x500 mm
-
FM488Montažna ploča, Quadro5, 1650x500 mm
-
FM489Montažna ploča, Quadro5, 1800x500 mm
-
FM492Montažna ploča, Quadro5, 150x750 mm
-
FM493Montažna ploča, Quadro5, 200x750 mm
-
FM494Montažna ploča, Quadro5, 300x750 mm
-
FM495Montažna ploča, Quadro5, 450x750 mm
-
FM496Montažna ploča, Quadro5, 600x750 mm
-
FM497Montažna ploča, Quadro5, 1500x750 mm
-
FM498Montažna ploča, Quadro5, 1650x750 mm
-
FM499
Montažna ploča, Quadro5, 1800x750 mm
-
UC960
Montažna ploča, perforirana, 300x500mm
-
UC962Montažna ploča, Quadro, 450x500mm
-
UC964
Montažna ploča, perforirana, 600x500mm
-
UC002
Konstruktivni element za HA rastavne sklopke, Quadro, 125/160A 300x800mm
-
UC006
Konstruktivni element za HA rastavne sklopke, Quadro, 400/630A 600x800mm
-
UC011H
Konstruktivni element za učinske prekidače x160, Quadro, 300x600mm, horiz, dir
-
UC012H
Konstruktivni element za učinske prekidače x160, Quadro, 300x800mm, vert, dir
-
UC013H
Konstruktivni element za učinske prekidače x160, Quadro, 150x600mm, horiz, dir
-
UC014H
Konstruktivni element za učinske prekidače x160, Quadro, 150x800mm, horiz, dir
-
UC021H
Konstruktivni element za učinske prekidače x250, Quadro, 300x600mm, vert, dir
-
UC022H
Konstruktivni element za učinske prekidače x250, Quadro, 300x800mm, vert, dir
-
UC023H
Konstruktivni element za učinske prekidače x250, FID bl, Quadro, 400x600mm, vert
-
UC024H
Konstruktivni element za učinske prekidače x250, FID bl, Quadro, 400x800mm, vert
-
UC030H
Konstruktivni element za učinske prekidače x250, FID bl, Quadro, 350x800mm, vert
-
UC127H
Konstruktivni element za učinske prekidače x250, FID bl, Quadro, 200x600mm, hor
-
UC128H
Konstruktivni element za učinske prekidače x250, FID bl, Quadro, 200x800mm, hor
-
UC140H
Konstruktivni element za učinske prekidače x630, Quadro, 400x350mm, vert
-
UC142H
Konstruktivni element za učinske prekidače x630, Quadro, 400x800mm, horiz
-
UC144H
Konstruktivni element za učinske prekidače x630, Quadro, 600x350mm, vert
-
UC146H
Konstruktivni element za učinske prekidače x630, Quadro, 600x800mm, horiz
-
UC147H
Konstruktivni element za učinske prekidače x630, Quadro, 200x600mm, horiz
-
UC148H
Konstruktivni element za učinske prekidače x630, Quadro, 200x800mm, horiz
-
UC201
Konstruktivni element za modularne uređaje, Quadro, 150x600mm, 24M
-
UC813Nosač, quadro sistem, 160-630 A Š750 mm
-
UC816Poklopac za sabirničke šine, quadro, 880 mm
-
UC826Nosač sabirničkih šina, 4P, 250/400/630A
-
UC827Poklopac za sabirničke šine, 160/630A 1000x294mm
-
UC828Poklopac za sabirničke šine, 400/630A 1000x212mm
-
UC834
Poklopac za sabirničke šine, bočni, 250A 1000mm
Tehničke karakteristike
Dimenzije
-
Visina1.860 mm
-
Širina900 mm
-
Dubina400 mm
-
Debljina bočnog zida1,20 mm
Sigurnost
-
Ingress Protection (IP) klasaIP55
-
Zaštitna klasaIzolacijska klasa I
-
Vrsta zaključavanjaBez brave
-
Otpornost na udarce IKIK10
Oprema
-
Broj sekcija u širinu3
-
Broj otvora ploče2
-
Broj redova12
Instalacija, montaža
-
Montiranje naMontaža na pod
-
Pogodno za korištenje na otvorenom/vaniNe
Materijali
-
BojaČista bijela
-
RAL kod9010
-
ObradaGalvanizirano
-
MaterijalŽeljezo
Poklopac, vrata
-
Broj vrata ormara0
-
Vrata/poklopac je proziranNe
Električna struja
-
Nazivna struja630 A
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

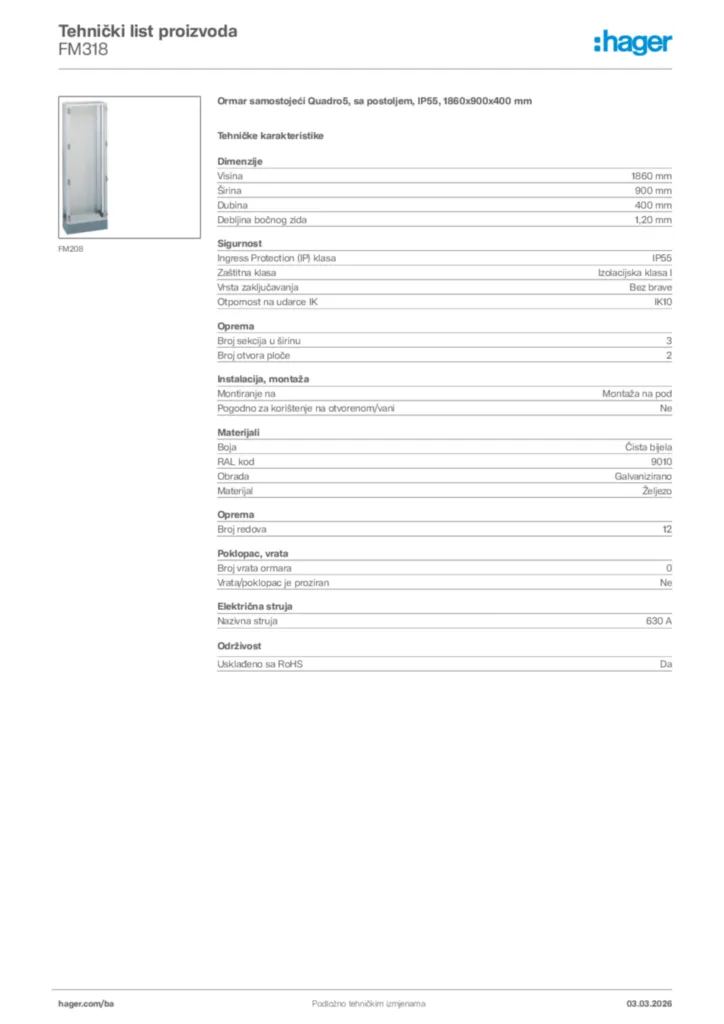

Slika proizvoda FM318
-
Upute
Upute fr-FR, es-ES, pt-PT, el-GR 2023-11-09
PDF5,63 MB -
Deklaracija o usklađenosti
Declaration
Deklaracija o usklađenosti International 2023-03-23
PDF284,72 kB
Declaration
Deklaracija o usklađenosti International 2022-10-25
PDF306,93 kB
Declaration
Deklaracija o usklađenosti International 2023-03-23
PDF275,65 kB
EU-Konformitätserklärung ZAS132DFM2
Deklaracija o usklađenosti International 2022-10-25
PDF318,13 kB
