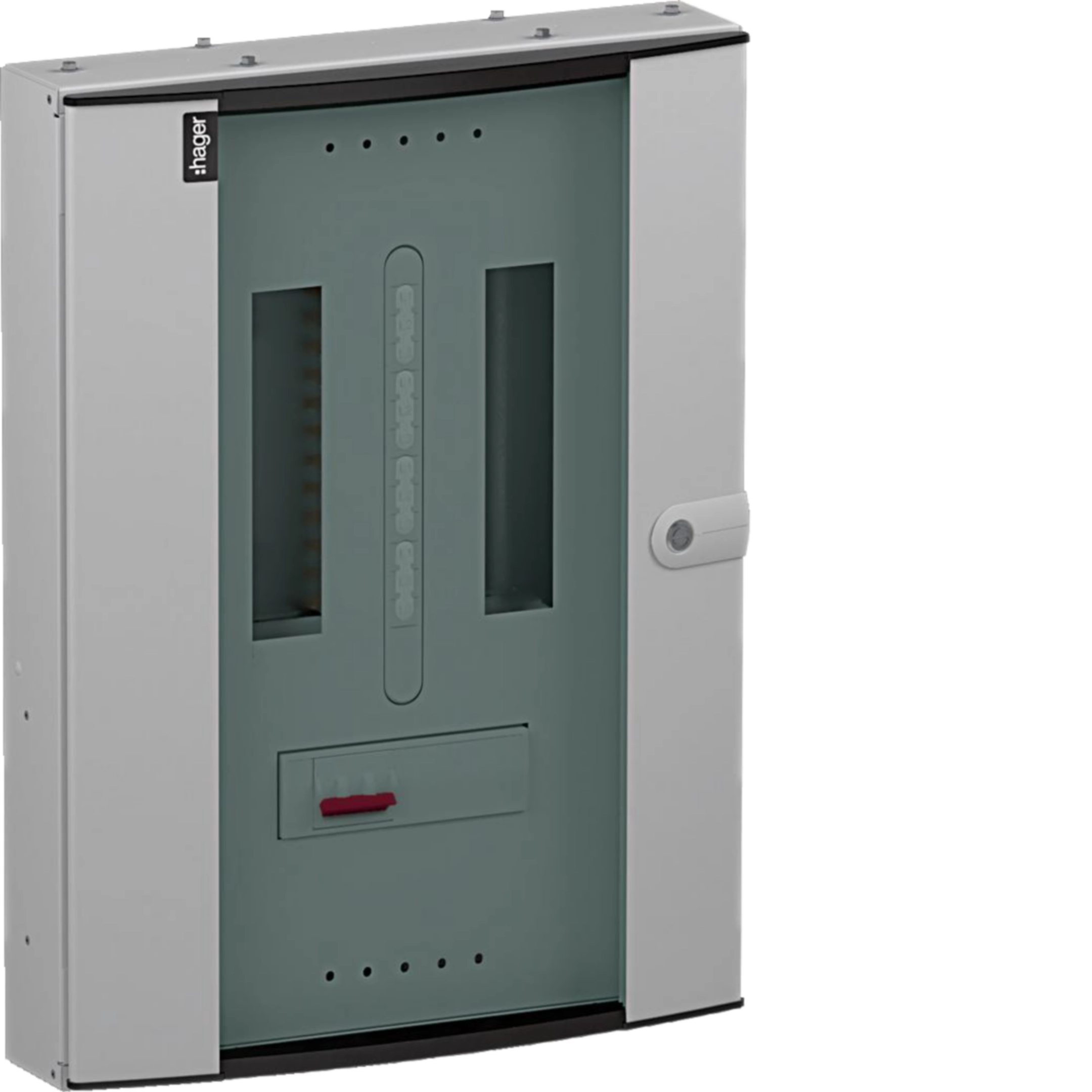

125A 8 Way TPN Board with 3 pole Switch Disconector JK108BGSD
Login to create a product list
You need to be logged into your myHager account to create product lists
Technical characteristics
-
Fixing modesurface-mounting
-
Frequency50 Hz
-
Depth of installed product132.5 mm
-
Height of installed product625 mm
-
Width of installed product465 mm
-
Type of door closingQuarter turn lock
-
InterlockableNo
-
ColourRAL 7035
-
RAL colourRAL 7035 - Light grey
-
MaterialSteel
-
Can be accessorizedYes
-
European directive WEEEconcerned
-
Operating temperature50…-10 °C
Downloads
-
Product image
-
Catalogue
Commercial Distribution Catalogue
PDF14 MB -
BIM Revit objects
BIM models for JK108BGSD
UK_INVICTA_BIM_TPN125A
ZIP1 MB -

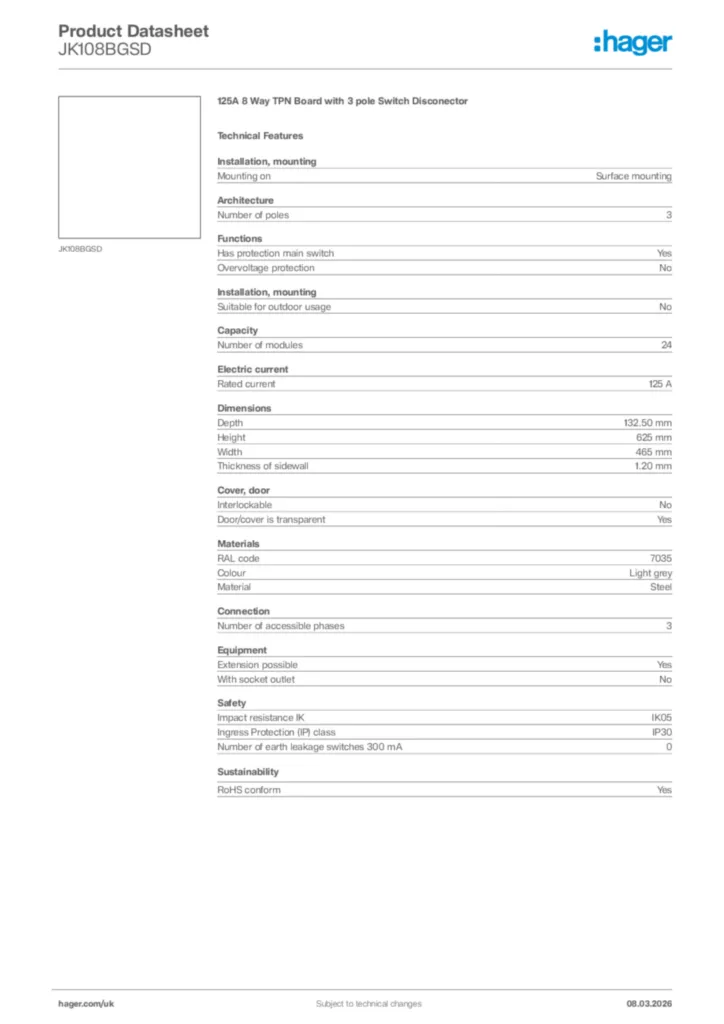

Product data sheet
