Ljus­bågs­de­tektor
AFDD

Produkter för ökat brand­skydd

Brandschutzschalter AFDD

AFDD förhindrar brand och gnist­bild­ningar

Ljus­bågs­de­tek­torer (AFDD) är produkter som förhindrar brand orsakad av ljus­bågar och gnist­bild­ningar. Ljus­bågs­de­tek­torn med person­skydds­bry­tare kombi­nerar felström, över­last- och ljus­bågs­skydd i en enda kompakt modul. Alla AFDD-brytare från Hager finns från 6 till 25 A, allt efter behov och har en bryt­ka­pa­citet på 6 eller 10 kA.

Ljus­bågs­de­tektor
det är säkrast så

Med ljus­bågs­de­tek­torn (AFDD) får du ökat brand­skydd som utlöses av serie- och paral­lella ljus­bågar över 275 Volt.



Tre i ett-lösning

Ljus­bågs­de­tektor med person­skydds­bry­tare kombi­nerar dvärg­bry­tare och jord­fels­bry­tare med mikro­pro­ces­sor­styrt skydd mot ljus­bågar. Den här kombi­ne­rade produkten erbjuder större selek­ti­vitet än dvärg­bry­tare med ljus­bågs­de­tektor efter en jord­fels­bry­tare. Det innebär att: endast den berörda kretsen bryts vid ett elfel, alla andra kretsar förblir intakta.



Till ljusbågsdetektorerna i produktkatalogen

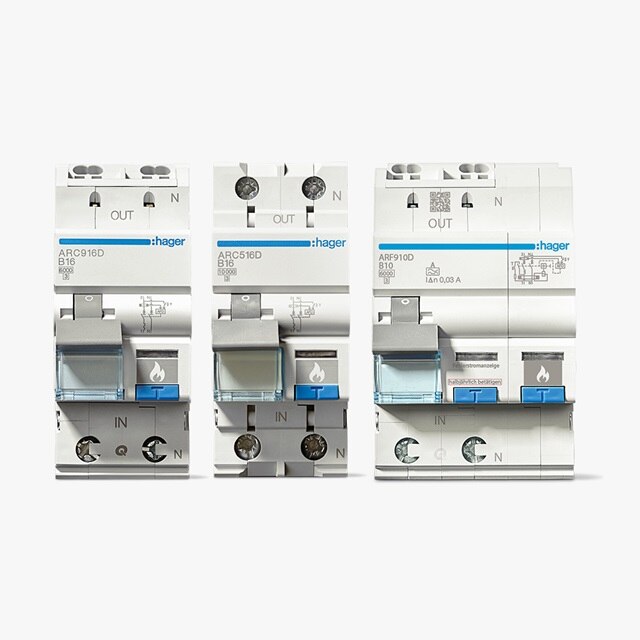

Frontansicht Brandschutzschalter Kombigerät ARF916D von Hager mit LS, FI und AFDD. Es beansprucht nur 3 Platzeinheiten innerhalb der Technikzentrale.

Före­byg­gande brand­skydd med AFDD
välj mellan 46 produkter

I Tyskland är det redan rekom­men­derat att använda ljus­bågs­de­tek­torer vid elin­stal­la­tioner i exem­pelvis sovrum. AFDD finns även ute på den ameri­kanska mark­naden. I Sverige är AFDD, än så länge, bara en rekom­men­da­tion inskriven i Elin­stal­la­tions­reg­lerna, men på sikt kommer efter­frågan bli stor även här. Hager har totalt 46 produkter, 24 AFDD-dvärg­bry­tare och 22 AFDD-person­skydds­bry­tare.



Över­sikt: Hagers 24 ljus­bågs­de­tek­torer med dvärg­bry­tare

Icn

Kar.

In

6 A

10 A

13 A

16 A

20 A

25 A

 6 kA

B

ARC906D

ARC910D

ARC913D

ARC916D

ARC920D

ARC925D

C

ARC956D

ARC960D

ARC963D

ARC966D

ARC970D

ARC975D

10 kA

B

ARC506D

ARC510D

ARC513D

ARC516D

ARC520D

ARC525D

C

ARC556D

ARC560D

ARC563D

ARC566D

ARC570D

ARC575D



Över­sikt: Hagers ljus­bågs­de­tek­torer med person­skydds­bry­tare

Icn

Kar.

In

6 A

10 A

13 A

16 A

20 A

25 A

6 kA

B

ARF906D

ARF910D

ARF913D

ARF916D

ARF920D



C

ARF956D

ARF960D

ARF963D

ARF966D

ARF970D



10 kA

 B

ARF506D

ARF510D

ARF513D

ARF516D

ARF520D

ARF525D

C

ARF556D

ARF560D

ARF563D

ARF566D

ARF570D

ARF575D

Utökat skydd
bryt­ka­pa­citet upp till 10 kA

Välj ljus­bågs­de­tektor med en bryt­ka­pa­citet på 6 eller 10 kA.



Två utlös­ningska­rak­te­ri­stik:
B och C

Våra ljus­bågs­de­tek­torer finns både med B- och C-karak­te­ri­stik. C-vari­anten reagerar "trögare" än de med B-karak­te­ri­stik. Ljus­bågs­de­tek­to­rerna med C-karak­te­ri­stik är lämp­liga på kretsar med större grupper av lampor eller för kommer­siell drift, där maskiner med höga start­strömmar används. C-karak­te­ri­stik tål dessa start­strömmar bättre och ser till att kret­sarna inte löser ut.



Quickconnect på brytare med 6kA
Skruv­teknik på brytare med 10kA

Våra ljus­bågs­de­tek­torer med bryt­ka­pa­citet på 6 kA är utrus­tade med snab­ban­slut­nings­tek­niken QuickConnect. AFDD med bryt­ka­pa­citet på 10 kA har den konven­tio­nella skruv­tek­niken. Obser­vera att skru­van­slut­ning­arna, till skillnad från snab­ban­slut­nings­tek­niken, inte är under­hålls­fria och måste kontrol­leras regel­bundet.

AFDD-brytare ger pålit­ligt skydd
Kretsen över­vakas av mikro­pro­ces­sorn

Hager ljus­bågs­de­tek­torer erbjuder säkert skydd mot seri­ella och paral­lella ljus­bågar. Detta säker­ställs av en mikro­pro­cessor som konti­nu­er­ligt över­vakar 120 ström- och spän­nings­pa­ra­metrar. Om mikro­pro­ces­sorn upptäcker karak­tä­ris­tiska ström- och spän­nings­kurvor från 2,5 A, som indi­kerar en ljus­båge, slår den av kretsen.



Instal­la­tion av AFDD
rekom­men­derat enligt elin­stal­la­tions­reg­lerna

I Sverige är AFDD, än så länge, bara en rekom­men­da­tion inskriven i Elin­stal­la­tions­reg­lerna. AFDD mäter spän­ning och ström­kurvan och är byggd för att upptäcka isola­tionsfel, glapp­kon­takt eller liknande fel – det vill säga gnist­bild­ningar/ljus­bågar som kommer och går. När en serie ljus­bågar iden­ti­fieras bryts strömmen. Genom att kombi­nera jord­fels­bry­taren med en AFDD skapar man alltså ett ordent­ligt skydd mot brand.

Typiska orsaker
till ljus­bågsfel

Ljus­bågsfel orsakas av ett oönskat över­slag. Felsök­ningens elekt­riska energi leder till att felet upphettas. Från en ener­gi­nivå på 450 joules kan PVC-kablar antända. Det kan utveckla en brand som i värsta fall sprider sig till hela bygg­naden.

Trasig ström­kabel

Ljusbågsfel vid böjd ström­kabel

För böjd ström­kabel

Ljusbågsfel av borr­ma­skin eller spik

Skadade kablar i väggen (av borr­ma­skin eller spik)

Dålig kontakt i uttaget

Ljusbågsfel vid felaktig isole­ring

Felaktig isole­ring

Ljsubågsfel vid lös anslut­ning

Lösa anslut­ningar

Ljsubågsfel vid Kablar som blivit gnagda skadedjur

Kablar som blivit gnagda på av skade­djur

Ljusbågdfel vid Kabelsli­tage

Kabelsli­tage vid frekvent använd­ning

Prak­tisk infor­ma­tion
för att under­lätta arbets­dagen

  • När är det lämp­ligt att sätta en ljus­bågs­de­tektor?



     I enfa­siga slut­kretsar ≤ 16 A (AC):



    Bygg­nadstyp / Plats Exempel / Områden  Obser­vera

    Sovrum och vardagsrum i bostäder och daghem
    • Daghem
    • Äldre­bo­ende
    • Lägen­heter för handi­kap­pade

    Om hotell­rummen är utan brand­vägg rekom­men­deras att deras kretsar säkras med AFDD

    Områden / Platser med ökad risk för brand från bear­bet­ning eller lagrade mate­rial
    • Pappers­bruk
    • Tryc­keri
    • Snic­keri
    • Sågverk
    • Ladu­gårdar etc.


    Rum / Platser med över­vä­gande bränn­bara bygg­ma­te­rial
    • Trähus
    • Prefab­ri­ce­rade hus (i träkon­struk­tion)

    Ström­kretsar i sten- och betong­käl­lare behöver inte utrustas med ljus­bågs­de­tektor

    Rum / Platser med oumbär­liga saker
    • Museer
    • Galle­rier
    • Labo­ra­to­rier
    • Data­hallar
    • Monu­ment
    • Offent­liga bygg­nader som t ex land­sarkiv, registret, etc.

    Endast ström­kret­sarna i rum med oersätt­liga varor och varor med högt värde bör skyddas med AFDD

    Bygg­nader / Rum med varor av högt värde
    • Stationer
    • Flyg­platser etc.

    Endast ström­kret­sarna i rum med oersätt­liga varor och varor med högt värde bör skyddas med AFDD

  • Ytter­li­gare rekom­men­da­tioner för använd­ning av ljus­bågs­de­tektor



     I enfa­siga slut­kretsar ≤ 16 A (AC):



    Bygg­nadstyp / Plats

    Exempel / Områden

    Rum med sovut­rymmen
    • Alla bygg­nader

    Rum / Platser med brand­sprid­nings­struktur
    • Långa korri­dorer
    • Skor­sten­sef­fekt i skyskrapor
    • Anlägg­nings­tek­nisk utrust­ning såsom forcerad venti­la­tion

    Uttag med högbe­last­ning
    • Tvätt­ma­skiner
    • Tork­tum­lare
    • Disk­ma­skin etc.

  • Isole­rings­test enligt EN 61439

    Test­spän­ningen appli­ceras på inkom­mande anslut­ningar på elcen­tralen. För test­spän­ningar:

    • ≤ 500 V måste AFDD vara av (DIN EN 61439-3)
    • > 500 V måste AFDD kopplas från (DIN EN 61439-2)

  • Isole­rings­test under e-check

    Om det av prak­tiska skäl inte går att koppla bort elekt­risk utrust­ning, kan DC-mätspän­ningen för kretsen redu­ceras till 250V. Isola­tions­mot­ståndet måste vara minst 1 MΩ.

  • Slingim­pedans­mät­ning

    Om en impedans­mät­ning utförs på en utgångs­krets på AFDD, får den resul­te­rande diffe­ren­ti­al­strömmen inte över­stiga 300 mA.


  • Själv­test ersätter funk­tions­test

    I motsats till jord­fels­bry­taren är ingen funk­tions­test nödvän­digt för vår AFDD. Den inte­gre­rade mikro­pro­ces­sorn utför ett själv­test med jämna mellanrum – enligt speci­fi­ka­tionen i produkt­stan­darden.

  • Matning under­i­från, utgå­ende upptill

    För att göra instal­la­tionen smidi­gare har vi samma fasskenor som för person­skydds­bry­tare på AFDD: Med snab­ban­slut­nings­tek­niken QuickConnect blir du snab­bare klar med jobbet.

    Med den nya generationens ljusbågsdetektor är inmatningen under och utloppet ovan.

  • Fasskenor som under­lättar instal­la­tionen

    Med fasske­norna kan du enkelt ansluta flera ljus­bågs­de­tek­torer sida vid sida. 12-modulsva­ri­an­terna möjliggör kombi­na­tionen av 2-poliga jord­fels­bry­tare plus fem AFDD-enheter. En 58-moduls­ver­sion finns också till­gänglig.

    Fasskena KDN451D med 12 moduler för sex slutkretsar med sex ljusbågsdetektorer

    Kombi­na­tion av sex AFDD

    Fasskena KDN450D med 12 moduler för grupp RCD, 4-polig, plus fyra ljusbågsdetktorer

    1-fas-instal­la­tion: 4x RCBO AFDDs på en 1P+N fasskena på 12 moduler

    Ljus­bågs­de­tektor ARF916D med person­skydds­bry­tare

    RCBO AFDD ljus­bågs­de­tektor

    Ljsubågsdetektorer AFDD med QuickConnect

    1-fas-instal­la­tion: 4x RCBO AFDDs på en 1P+N fasskena på 12 moduler

    Ljsubågsdetektorer ARF910D med QuickConnect

    3-fas-instal­la­tion: 8x RCBO AFDDs på en 3P+N fasskena på 24 moduler

    Den förbättrade ljusbågsdetektorn från Hager

    Brand­skydd med AFDD

  • Till­behör

    AFDD har samma till­behör som dvärg­bry­tarna:

    • MZ201, hjälp­kon­takt 1NO + 1NC
    • MZ202, signal­kon­takt 1NO + 1NC
    • MZ203, shuntut­lös­ning 230-415 V AC
    Tillbehör i produktkatalogen
    Hjälpomkopplare MZ201
