KNX Värmeaktorer
Enkel driftsättning, 12 regleringskretsar
KNX-värmeaktorer
Nya moduler med upp till 12 regulatorer

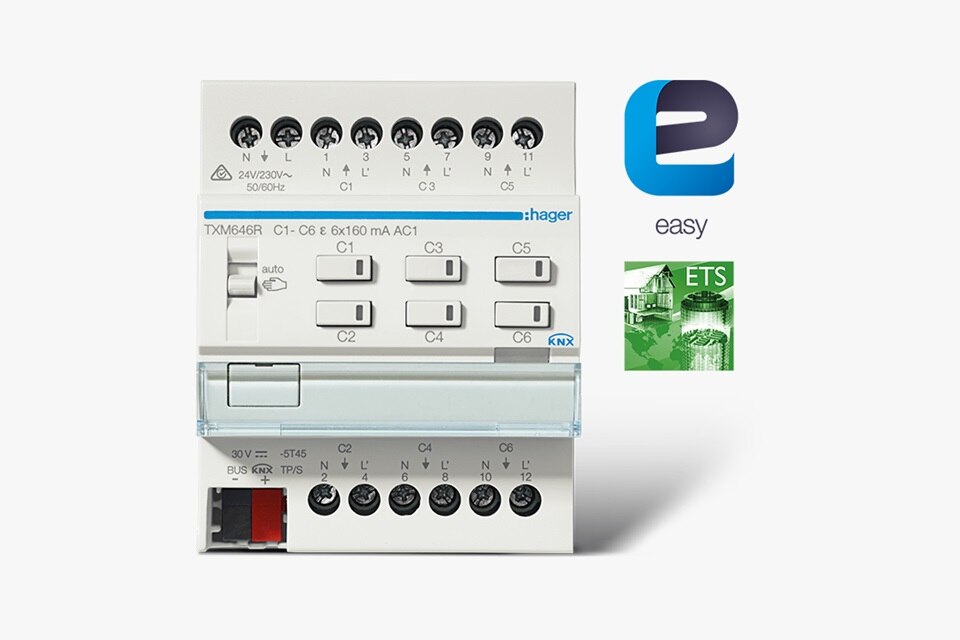

Trenden mot en smart livsstil med KNX tar inte stopp vid värmeregleringen. Med de nya KNX värmeaktorerna följer du inte bara trenden, utan du sätter nästa nya standard. Hager erbjuder för närvarande den enda värmeaktorn med 6-kanaler/utgångar och 12 reglerkretsar som kan styra upp till 12 oberoende områden. Vi sätter även standarden i driftsättning: Två av de nya värmeaktorerna kan driftsättas via easy från Hager; TXM646T/R; vilket gör dem extra enkla och kostnadseffektiva. Med ett smart hemvärmesystem ökar du inte bara komforten utan också fastighetens värde, oavsett om det är en villa, ett flerfamiljshus eller en kommersiell byggnad.
Fyra moduler
Två typer av driftsättning
-
TYM646T
- 6-kanaler/utgångar
- Driftsättning via ETS
- Utökad funktionalitet
- Ersätter TYF656T, 17 389 60
-

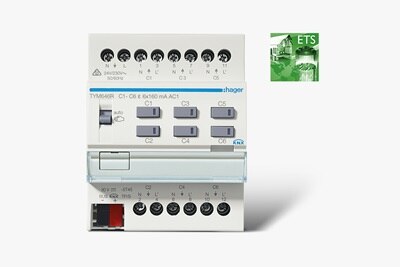

TYM646R
- 6-kanaler/utgångar
- 12 integrerade regulatorer
- Driftsättning via ETS
- Utökad funktionalitet
En aktor
Alla möjligheter

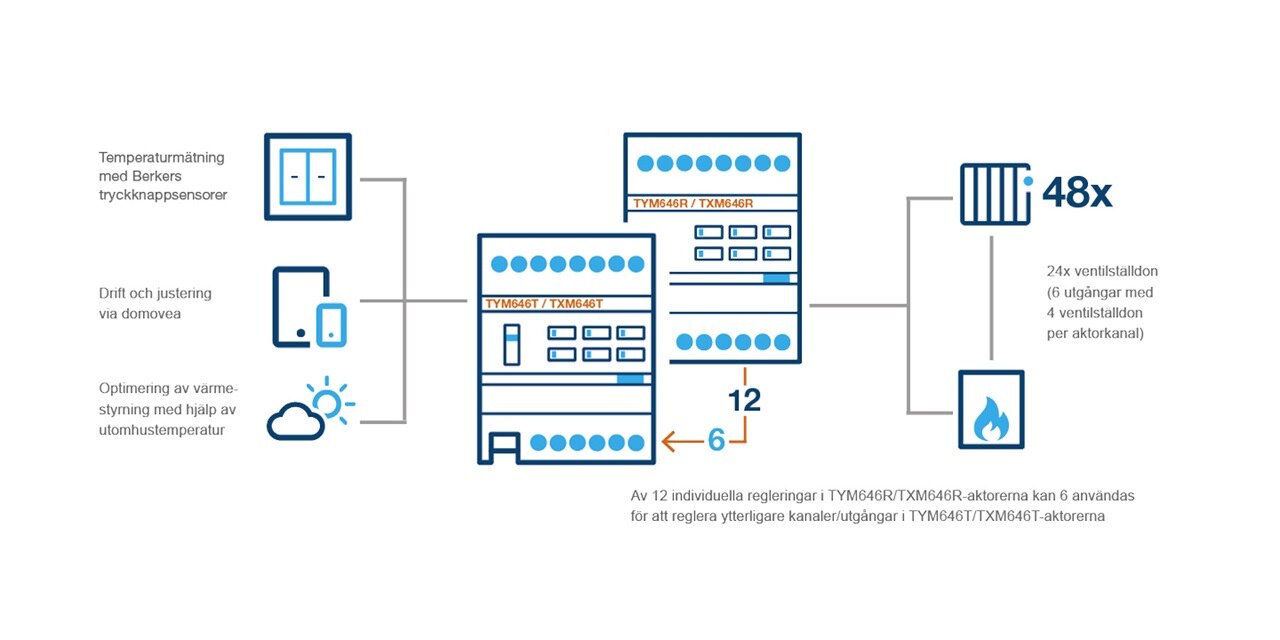

Med den nya KNX värmeaktorn TYM646R kan olika driftlägen väljas, t.ex. komfort, standby, natt och frostskydd. Upp till fyra 230V ventilställdon från Hager (EK723) kan anslutas per utgång, framförallt till vattenburna golvvärmesystem men även till andra applikationer så som radiatorer m.fl. Även andra fabrikat på ventilställdon kan användas då värmeaktorerna fungerar till både 24V / 230V och NC / NO, vilket gör den extra mångsidig. Det främsta argumentet för de nya värmeaktorerna är att man inte behöver termostaterna som normalt installeras i varje rum, vilket kan innebära en stor kostnadsbesparing. Dessutom kan en TYM-aktor med utökad funktionalitet för ETS användas tillsammans med en enklare mer prisvärd TXM-aktor för ett easy-system. Vilket ger en än större kostnadsbesparing, intelligensen i TYM-aktorn används således till att styra fler värmekretsar.
Ett smart beslut:
med KNX-system från Hager

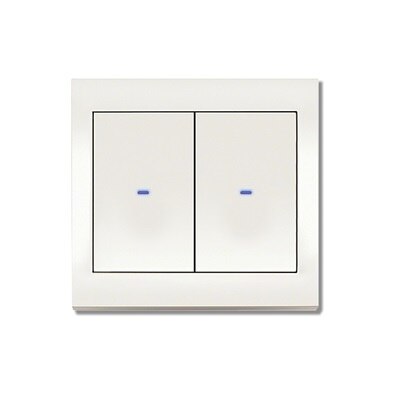

KNX tryckknapp med integrerad busskopplare
Tryckknapparna i serie berker är prisvärda och enkla att installera tack vare integrerad busskopplare och integrerad temperatursensor. Den aktuella temperaturen vidarebefordras till värmeaktorn och används vid behov för värmeregleringen. Tack vare att vipporna normalt ligger i mittläget kan både den övre och nedre delen av knappen tilldelas separata funktioner. En statusindikering (RGB) på varje vippa. Ljusstyrka och färg går enkelt att anpassa.
Finns som enkel eller dubbel tryckknapp i serie berker S.1/B.3/ B.7 och Q,1/Q.3/Q7.
KNX tryckknappar med 1- till 4-vippor
Intelligens möter elegans: en infälld insats med busskopplare och vippa, attraktivt användarvänligt. Med dimbara RGB-dioder för statusindikering som kan anpassas optimalt till rummets ljusstyrka. Utöver den inbyggda temperaturgivaren kan en andra givare anslutas via KNX-bussen. En integrerad summer används för att akustiskt lokalisera tryckknappssensorn när den styrs via ETS.
Finns i serie berker S.1, B.3/B.7 och Q.1/Q.3/Q.7

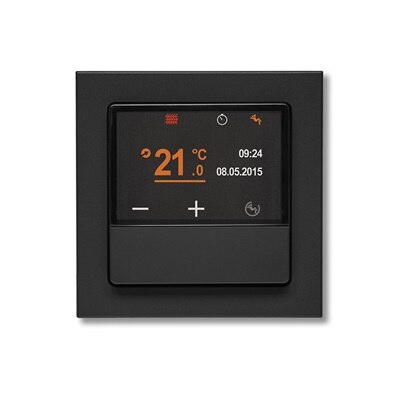

ATC – Rumstermostat eller Rumskontroller
Maximal användarvänlighet i de minsta utrymmena: Med innovativ svep och klick-funktion. Dra över touch-ytan för att komma åt upp till tio menysidor på 1.93" TFT-färgskärm. Genom ett klick aktiverar man enkelt önskad funktion som beskrivs med tydliga symboler på skärmen. Den har integrerade temperaturgivare samt kompletteras enkelt med en sensor för t.ex. golvtemperatur. Med 13 valbara språk blir ATC rumstermostat/kontroller den kompakta allround sensorn.
Finns i serie berker S.1/B.3/ B.7 och Q,1/Q.3/Q7.
ARC - Touch Control
Rumskontrollenhet och temperaturregulator i ett: KNX Touch Control kombinerar ett attraktivt utseende med modern touch-känsla. När en användare närmar sig aktiverar närhetssensorn den högupplösta 3,5” TFT-pekskärmen. Det är möjligt att programmera upp till tio sidor i 37 valbara layouter och lägga in upp till sex funktioner per sida, med valfria knappar, vippor eller indikeringar. Den integrerade ljussensorn justerar displaybelysningen automatiskt till det aktuella ljuset i rummet.
Matchande designramar finns till serie berker S.1/B.3/ B.7, Q,1/Q.3 och R.1/R.3.
KNX Värmeaktor
Fördelar i överblick
- Kompakt utförande6
-kanaler/utgångar med 12 reglerkretsar ryms på endast 4 moduler - Strömförsörjning
- Ingångarna 1 och 2 (L + N) ger ström till alla sex kanalerna
- Nätspänning: 24 V eller 230 V AC - Utgångar för ventilställdon
- 3 utgångar på översidan (C1, C3, C5)
- 3 utgångar på undersidan (C2, C4, C6)
- Hissklämma med skruvanslutning (PZ1) - Driftlägesomkopplare
- Välj enkelt automatiskt eller manuellt driftläge - Manuell kanalaktivering
- Varje kanal kan styras individuellt för hand
- Ventilposition: 100%, 50%, 0%
- En indikerings-LED (RGB) visar status som t.ex. kortslutning eller överbelastning - Programmeringsknapp
- Programmeringsknapp med integrerad LED-indikering - Transparent märklist
För uppmärkning av aktorns benämning eller respektive kanal/utgång - Bussanslutning
För anslutning till KNX-bussen
Installation av värmeaktor
Kapsling IP31
För den professionella installationen av de nya värmeaktorerna finns* en utvändig kapsling, IP31. De integrerade dragavlastningarna gör installationen både snabb och smidig och det transparenta locket gör det enkelt för användaren att övervaka status på sina utgångar.
