    • catalog.pagelevel.title_breadcrumb.home
    • Katalog
    • Fastighet­s­au­to­matik KNX
    • Sensorer
    • Binära ingångar
    • TYBS702A
    EAN
    3250610050521
    E-nr.
    1741093
    Förp
    1 bit
    Data act notice en-GB 2026-09-04
    • Binära ingångar

    Binäringång 2-kanal, dosmontage, KNX Secure TYBS702A

    catalog.product_page.transfer_button.label
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Binäringång 2-kanal, dosmontage, KNX Secure

    TYBS702A

    • Tillbehör
    • Tekniska egenskaper
    • catalog.pageproduct.title_sustainability.h2
    • Dokumentation
    • Fler produkter

    product.page.accessories.title

    product.page.accessories.associated-products

  • product.page.accessories.see-more (16)
    • Över­spän­nings­skydd för data­nät­ver­k/MCR-an­lägg­ningar 1 product.page.accessories.products-available
    • Till­behör bussystem 4 product.page.accessories.products-available
    • Gräns­snitt för bussystem 1 product.page.accessories.products-available
    • System­gräns­snitt/­me­dia­ga­teway för bussystem 4 product.page.accessories.products-available
    • Kopp­lings­plin­t/för­del­nings­plint för bussystem 1 product.page.accessories.products-available
    • Områ­de/­lin­je­s­kopp­lare 1 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Över­spän­nings­skydd för data­nät­ver­k/MCR-an­lägg­ningar
    • Till­behör bussystem
    • Gräns­snitt för bussystem
    • System­gräns­snitt/­me­dia­ga­teway för bussystem
    • Kopp­lings­plin­t/för­del­nings­plint för bussystem
    • Områ­de/­lin­je­s­kopp­lare
    • Ström­för­sörj­ning för bussystem
    • TG029

      Bussklämma med öss 2-pol
      0,00 kr  / *
    • TG019

      Busskabel KNX L=500m
      0,00 kr  / *
    • TG018

      Busskabel KNX L=100m
      0,00 kr  / *
    • TGZ181

      Bussled. EIB-Y(ST)Y 100M
      0,00 kr  / *
    • TGZ185

      Bussled. EIB-Y(ST)Y 500M
      0,00 kr  / *
    • TYFS122

      Gränssnitt USB Modulutförande
      0,00 kr  / *
    • TYFS120

      KNX/IP Secure-gränssnitt
      0,00 kr  / *
    • TYFS121

      Router KNX/IP Secure
      0,00 kr  / *
    • TJAS471

      App-styrning domovea plus server V3 med Mattergränssnitt
      0,00 kr  / *
    • TJAS671

      App-styrning domovea basic server V3 med Mattergränssnitt
      0,00 kr  / *
    • TG008

      Bussklämma 2x4 Anslutningar
      0,00 kr  / *
    • TYFS130

      Områdes/linjekopplare, KNX Secure
      0,00 kr  / *
    • TXA111

      Spänningsförsörjning KNX 320mA
      0,00 kr  / *
    • TXA112

      Spänningsförsörjning KNX 640mA
      0,00 kr  / *
    • TXA114

      Strömförsörjning KNX 1x 30V DC+1x 24V DC
      0,00 kr  / *
    • TYFS110

      Strömförsörjning KNX 1280 mA. 1 utgång drosslad spänning + 1 utgång 30VDC
      0,00 kr  / *

    Tekniska egenskaper

    Arki­tektur
    • Bussystem
      KNX
    Inställ­ningar
    • Konfi­gu­ra­tions­läge som stöds
      ETS, easy
    Elekt­risk ström
    • Antal ingångar
      2
    Utrust­ning
    • Extern signal­spän­ning nödvändig
      Nej
    • Radio­fre­kvens tvåvägs
      Nej
    • Med batteri
      Nej
    • Med HVAC-­kon­troll
      Nej
    Instal­la­tion, monte­ring
    • Monte­ring
      Infälld monte­ring
    Belys­ning
    • LED-­styr­ning
      Nej
    Mate­rial
    • Mate­rial
      Plast
    • Färg
      Ljusgrå
    • RAL-kod
      7035
    Anslut­ning
    • Med bussystem KNX radio
      Nej
    Säkerhet
    • Kaps­lings­klass (IP)
      IP20
    Använd­nings­för­hål­landen
    • Drift­s­tem­pe­ratur
      -5 - +45 °C
    Kabel
    • Kabel­längd
      0,25 m
    Spän­ning
    • Ingång­spän­ning
      3,3-3,3 V
    • Drift­spän­ning över buss
      21-32 V
    • Matar­spän­ning
      DC
    • Matnings­spän­ning
      30 V DC via buss
    Dimen­sioner
    • Längd
      43 mm
    • Höjd
      28,5 mm
    • Djup
      15,4 mm
    Text
    • Utfö­rande
      För infälld monte­ring
    • Anslut­ningstyp
      Med förmon­terad ledning
    Efter­levnad av data­be­stäm­melser
    • Gene­rerar data.
      Ja
    • Data­typer
      Grund­läg­gande infor­ma­tion, Binä­rin­gång, På/av-s­tatus
    • Data­format
      KNX (TP)
    • Uppskattad daglig data­volym
      10 KB - 100 KB
    • Gene­re­ring av real­tids­data
      Ja
    • Data lagras på enheten
      Nej

    catalog.pageproduct.title_sustainability.h2

    Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

    RoHS-överensstämmelse Ja
    REACh-SVHC fri Ja

    catalog.pageproduct.sustainability_block.downloads_h3

    PEP-dokument en-GB 2024-04-12
    PDF
    412,93 kB
    REACh-certifikat TYBS702A
    PDF
    RoHS-certifikat TYBS702A
    PDF

    Nedladdningar

    • Produktbild

      Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

      Bild TYBS702A | Hager Sverige

      Produktbild TYBS702A

    • GeneratedProductDatasheet

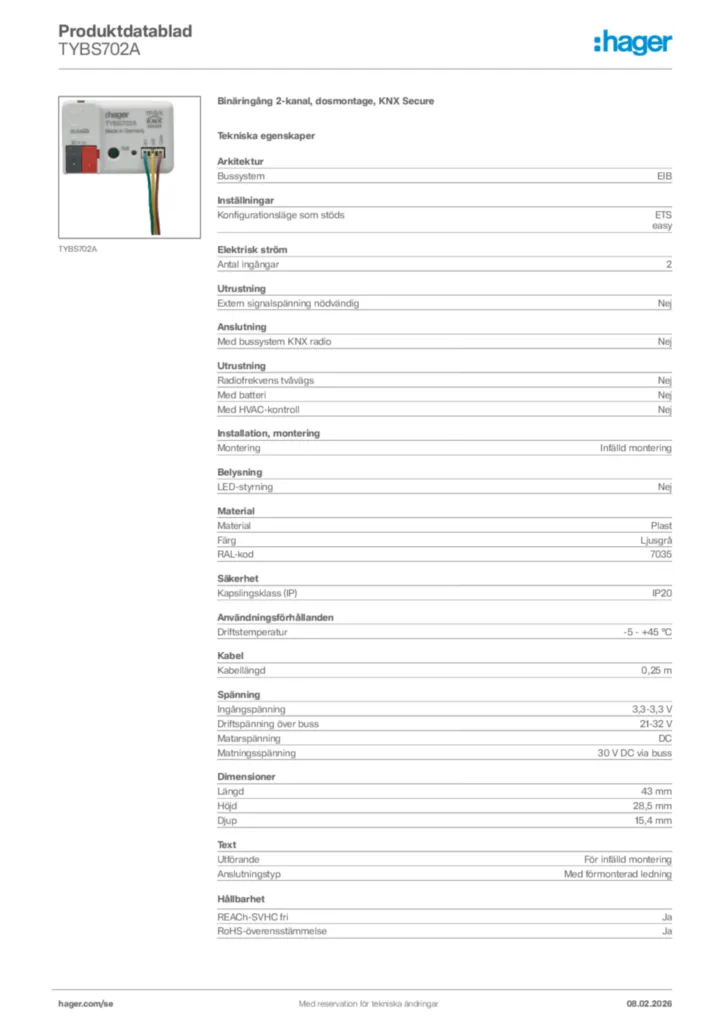

      Bild Hager Produktdatablad TYBS702A | Hager Sverige

      Hager Produktdatablad TYBS702A

      Binäringång 2-kanal, dosmontage, KNX Secure

      PDF

    • Bruksanvisning

      Bild Användarhandbok en-GB 2025-04-01 | Hager Sverige

      Användarhandbok en-GB 2025-04-01

      PDF
      884,17 kB

    • Monteringsanvisning

      Bild Installationshandbok International 2026-09-21 | Hager Sverige

      Installationshandbok International 2026-09-21

      PDF
      3,04 MB
      Bild Installationshandbok en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15 | Hager Sverige

      Installationshandbok en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15

      PDF
      3,05 MB

    • ProductMaintenanceManual

      Bild Manual en-GB 2021-11-10 | Hager Sverige

      Manual en-GB 2021-11-10

      PDF
      2,67 MB

    • KNX produktdatabas

      Bild KNX produktdatabas International 2024-05-06 | Hager Sverige

      KNX produktdatabas International 2024-05-06

      KNXPROD
      1,16 MB

    • Dokumentation

      Bild Applikationsbeskrivning en-GB 2024-06-27 | Hager Sverige

      Applikationsbeskrivning en-GB 2024-06-27

      PDF
      1,57 MB

    • Tillverkardeklaration CE

      Bild EU Declaration of Conformity | Hager Sverige

      EU Declaration of Conformity

      EU-försäkran (DoC) en-GB, fr-FR 2024-03-28

      PDF
      360,90 kB
      Bild UKCA Declaration of Conformity | Hager Sverige

      UKCA Declaration of Conformity

      EU-försäkran (DoC) en-GB 2024-03-28

      PDF
      270,31 kB
    Mer dokumentation
