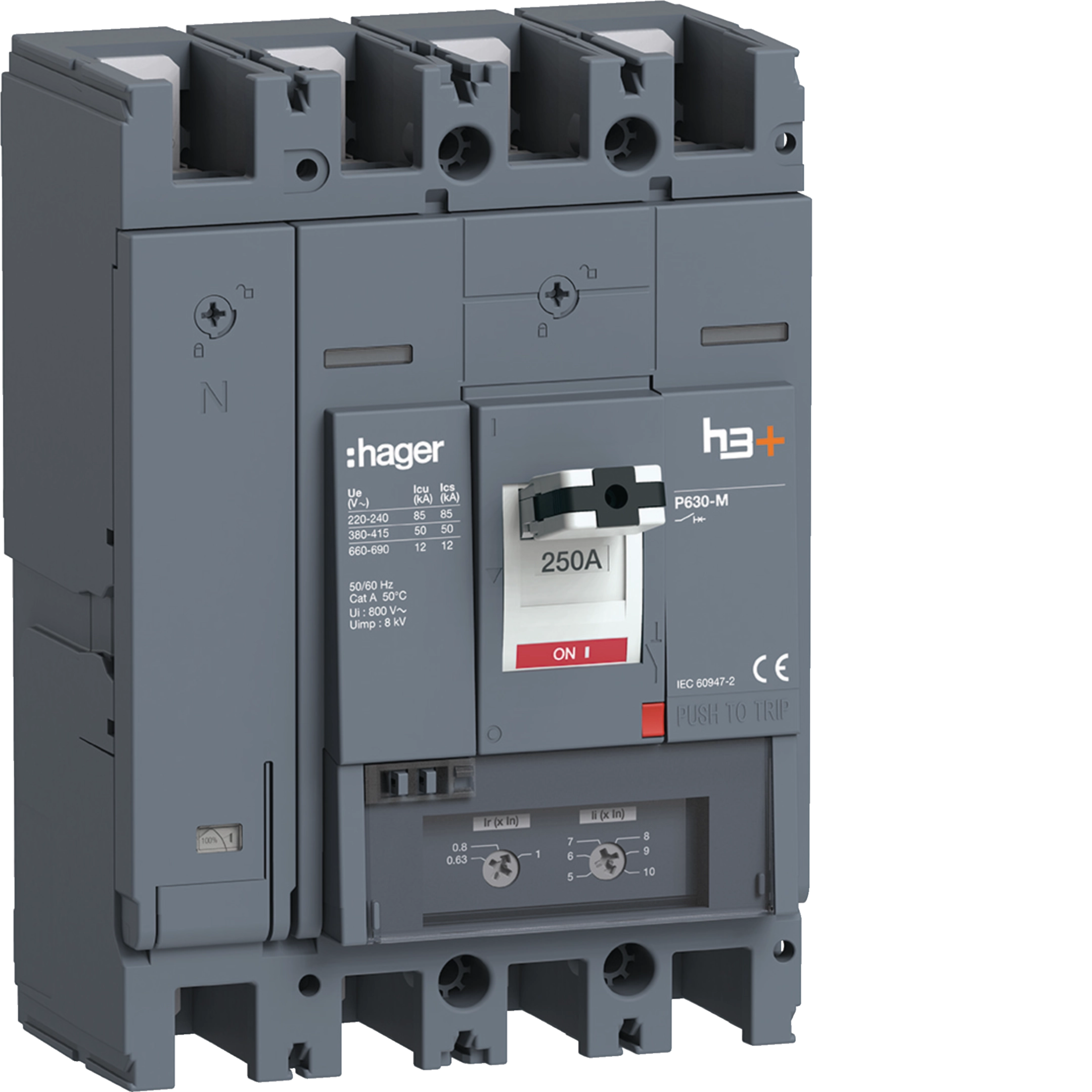

Effektbrytare h3+ P630 TM 4x250A 50kA HMW251DR
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Underspänningsutlösare 5 product.page.accessories.products-available -
Manöveraxel för effektbrytare 3 product.page.accessories.products-available -
Anslutningsprodukter 4 product.page.accessories.products-available -
Shuntutlösning 5 product.page.accessories.products-available -
Tillbehör förreglingskabel 2 product.page.accessories.products-available -
Beröringsskydd 6 product.page.accessories.products-available
product.page.accessories.title-modal
-
HYW053H
Isolationsplatta för anslutning med spridare P630 4P
-
HYW051HIsolationsplatta för rak anslutning P630 4P
-
HYW026HBeröringsskydd bak Plug-in P630 4-Polig
-
HYW024HBeröringsskydd spridningsanslutning P630 4-Polig
-
HYW022HBeröringsskydd anslutning P630 4-Polig
-
HYD322HBeröringsskydd plug-in P630 4P
-
HXW046HKMotordon P630 100-120VDC utan Auto-Reset + nyckel
-
HXW046HMotordon P630 100-120VDC utan Auto-Reset
-
HXW043HKMotordon x630/P630 24-48 V
-
HXW043HMotorstyrning x630/P630 24-48VDC utan auto-reset
-
HXW042HKMotorstyrning x630/P630 100-240VAC
-
HXW041HKMotordon P630 100-120VDC med Auto-Reset + nyckel
-
HXW041HMotordon P630 100-120VDC med Auto-Reset
Tekniska egenskaper
Elektrisk ström
-
Märkström IN250 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-285 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 660 V AC IEC 60947-212 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-212 kA
-
Märkström vid 10°C enligt IEC 60947293,30 A
-
Märkström vid 15°C enligt IEC 60947288,20 A
-
Märkström vid 20°C enligt IEC 60947283,10 A
-
Märkström vid 25°C enligt IEC 60947277,80 A
-
Märkström vid 30°C enligt IEC 60947272,50 A
-
Märkström vid 35°C enligt IEC 60947267,10 A
-
Märkström vid 40°C enligt IEC 60947261,50 A
-
Märkström vid 45°C enligt IEC 60947255,80 A
-
Märkström vid 50°C enligt IEC 60947250 A
-
Märkström vid 55°C enligt IEC 60947244,10 A
-
Märkström vid 60°C enligt IEC 60947238 A
-
Märkström vid 65°C enligt IEC 60947231,70 A
-
Märkström vid 70°C enligt IEC 60947225,30 A
Arkitektur
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionVänster
Utlösning
-
Svarstid vid öppning10 ms
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetTM h3+
Ström
-
Effektförlust vid IN71,4 W
Säkerhet
-
Kapslingsklass (IP)IP4X
Inställningar
-
Inställning av termisk utlösning ×IN0,63, 0,8, 1
Kabel
-
Material kabelKoppar
Kompatibilitet
-
Kompatibel med RDC AOBJa
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
Dimensioner
-
Höjd260 mm
-
Bredd185 mm
-
Djup150 mm
-
Nedströms samlingsskena: Bredd, höjd, diameter skruv (max.)10 mm, 12 mm, 32 mm
-
Primär samlingsskena: Bredd, höjd, diameter skruv (max.)10 mm, 12 mm, 32 mm
Installation, montering
-
Monteringsläge/anslutningslägeFramsida
-
Nominellt åtdragningsmoment18 - 18 Nm
-
Nominellt åtdragningsmoment nedre anslutning18 - 18 Nm
-
Nominellt åtdragningsmoment övre anslutning18 - 18 Nm
