Vloercontactdoos voor opnamen van VQ06/VEQ06 en EKQ06 UDBDQ06
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Technische eigenschappen
Uitvoering
-
Met afdekking voor vloerbedekkingNee
Afmetingen
-
Minimale dekvloerhoogte95 mm
-
Inbouwlengte206 mm
-
Inbouwbreedte206 mm
-
Lengte217 mm
Samenstelling
-
Aantal in te bouwen/aan te sluiten apparaten6
Functies
-
Ontkoppelmogelijkheid deksel van bodemdeelJa
-
Geschikt voor vloergootNee
-
Geschikt voor vloergoot bovenliggend geslotenNee
-
Geschikt voor verzonken vloergootNee
Installatie, montage
-
Geschikt voor verzonken montage in de vloerJa
-
Geschikt voor verhoogde vloerinstallatieJa
-
Geschikt voor natte reinigingNee
Materiaal
-
MateriaalStaal
-
Oppervlakte behandelingVerzinkt
-
KleurZink
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding UDBDQ06
-

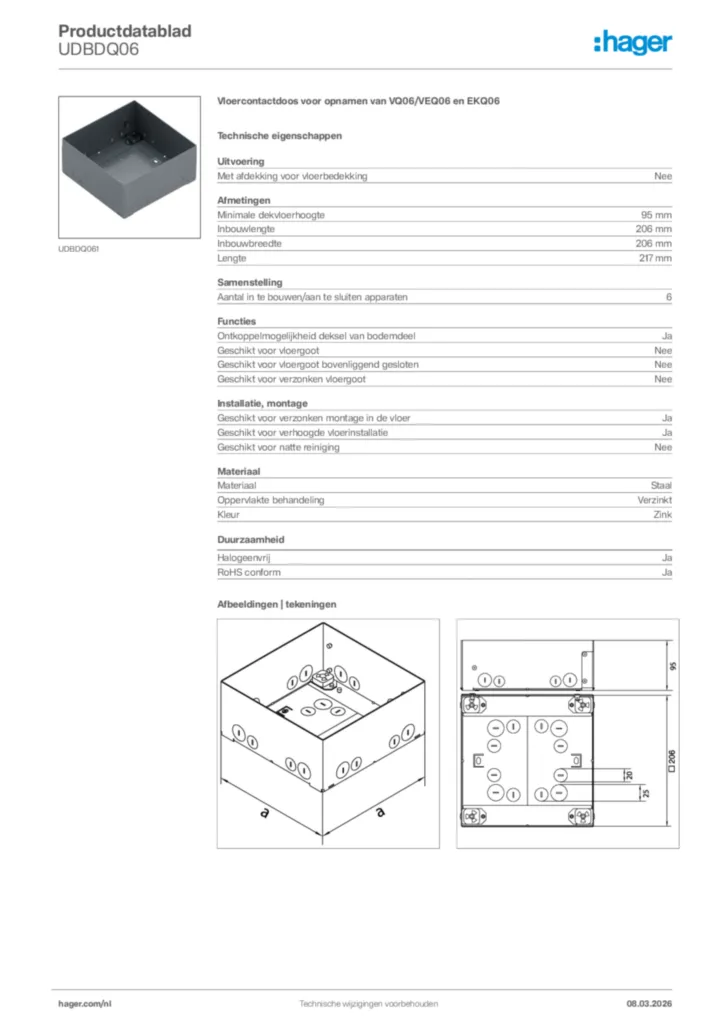

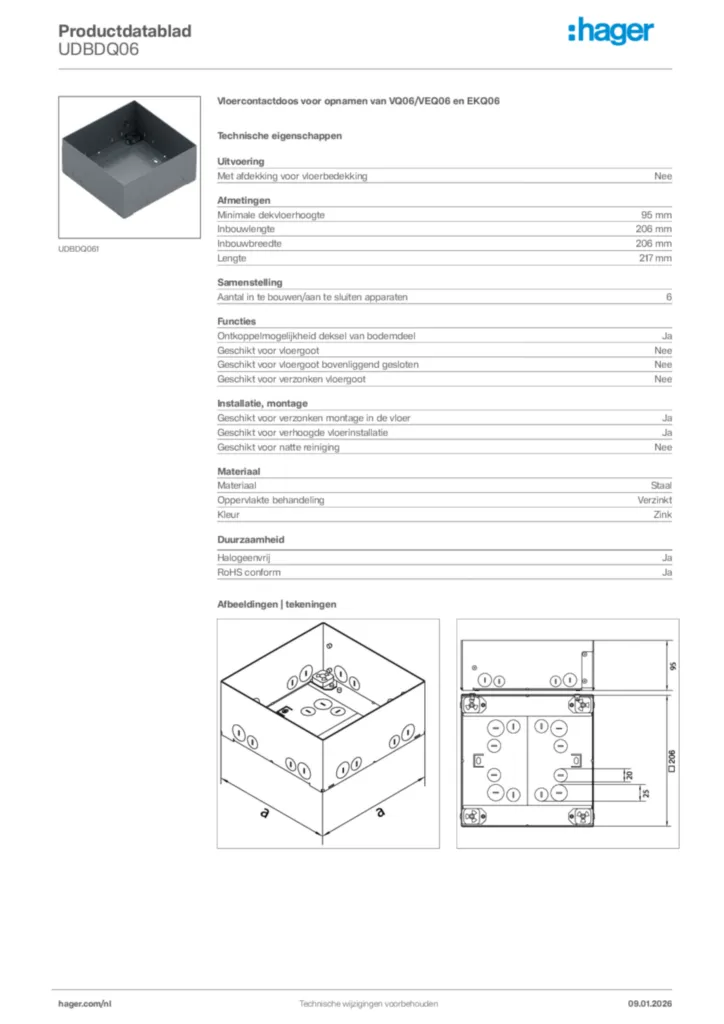

Product datasheet
Hager Productdatablad UDBDQ06
Vloercontactdoos voor opnamen van VQ06/VEQ06 en EKQ06
PDF -
Installatiehandleiding
Installatiehandleiding International 2022-10-10
PDF22,73 MB -
Technische appendix (enkel product)
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
DXF-bestanden
DXF-bestanden International 2025-01-23
DXF455,75 kB -
STEP-bestanden
STEP-bestanden International 2025-01-22
STP1,10 MB -
Product Drawing
Product drawing
Product Drawing International 2022-12-09
PDF133,31 kB -
Handboek
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB, de-DE 2023-07-12
PDF594,89 kB
EC declaration of conformity VQ_VR_VE
Conformiteitsverklaring International 2017-11-20
PDF120,65 kB
EU-Declaration VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
Conformiteitsverklaring International 2019-08-23
PDF48,47 kB
Meer documentatie
