Schakel-/jaloezie-actor 16/8-voudig, KNX Secure, 16 A, C-last TYMS616D
Brutoprijs
€ 516,00
/ stuk
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Technische eigenschappen
Aansluitmogelijkheden
-
Met KNX-bussysteemJa
-
Met bussysteem KNX RFNee
Instellingen
-
Ondersteunde instelmodusETS, easy
Afmetingen
-
Hoogte90 mm
-
Diepte62,5 mm
-
Inbouwdiepte65 mm
-
Aantal breedte-eenheden8
Installatie, montage
-
Gemonteerd opDIN-rail
Uitvoering
-
BussysteemKNX
Materiaal
-
KleurLichtgrijs
Samenstelling
-
Met schakelaar voor handbedieningJa
-
Radiofrequentie bidirectioneelNee
Stroom / temperatuur
-
Max. schakelstroom16 A
-
Nominale stroom IN16 A
-
Stroomverbruik bus in ruststand3 mA
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Vermogen gloeilamp 230 V2300 - 2300 W
-
Uitgangsvermogen2300 W
-
Gloei- en halogeenlamp 230 V2300 W
-
Vermogen gloeilamp2300 - 2300 W
Spanning
-
Nominale spanning Ue230 - 230 V
-
Systeemspanning30 VDC via bus
-
Netspanning via bus21 - 32 V
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-5 - 45 °C
Aansluiting
-
Aansluitdoorsnede massieve ader0.5 - 6 mm²
-
Aansluitdoorsnede soepele ader0.5 - 4 mm²
Teksten
-
FunctieMet veiligheidsfuncties bijv. voor wind, regen, alarm, Met positioneringsfunctie voor jaloezie- en lamellenstand, Met zonweringsfunctie
-
AansluitwijzeMet quickconnect-steekklemmen
Naleving van de gegevensbeschermingswet
-
Het genereren van gegevensJa
-
DatatypenAlgemene informatie, Algemene diagnostiek, Aan/uit-status, Scènes, Softwarediagnostiek
-
Data formatenKNX (TP)
-
Geschat dagelijks dataverbruik10 KB - 100 KB
-
Het genereren van realtime gegevensJa
-
Gegevens die op het apparaat zijn opgeslagenNee
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding TYMS616D
-

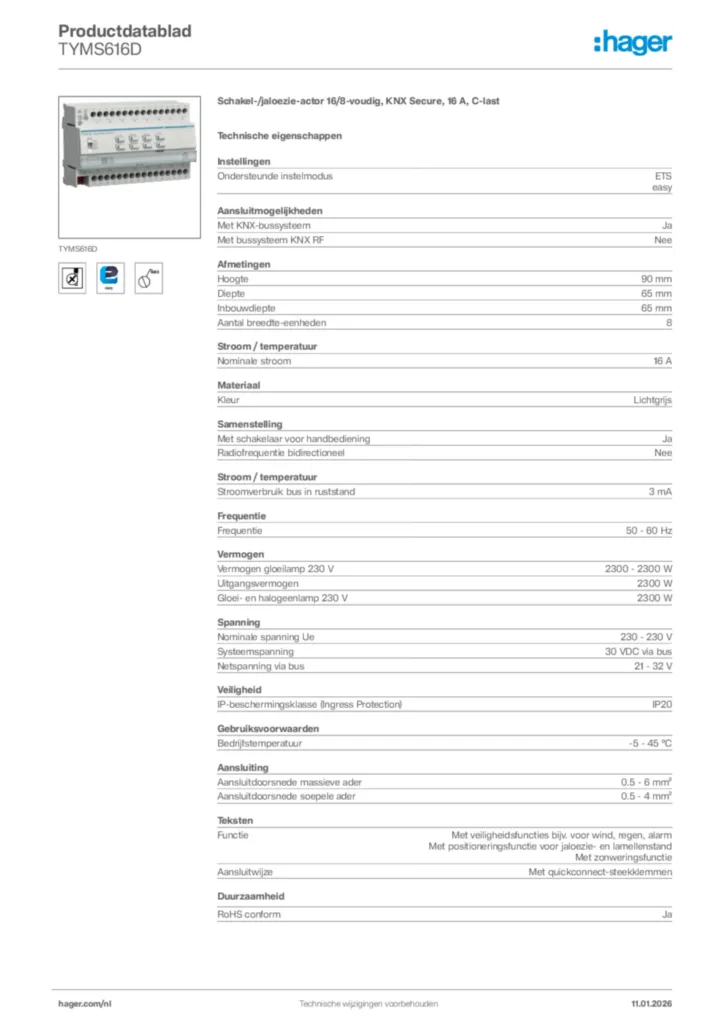

GeneratedProductDatasheet
Hager Productdatablad TYMS616D
Schakel-/jaloezie-actor 16/8-voudig, KNX Secure, 16 A, C-last
PDF -
Gebruikshandleidingen
Instructiehandleiding nl-NL 2024-12-13
PDF1,65 MB
Instructiehandleiding zh-CN, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-03-03
PDF3,76 MB -
Gebruikshandleidingen
Installatiehandleiding en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN, ar 2026-05-11
PDF5,05 MB -
ProductMaintenanceManual
Handleiding en-AU, en-NZ, en-GB, en-US 2025-02-21
PDF1,54 MB -
Productdatabank KNX
ETS Database for TYMS616D
KNX-productdatabase en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2023-04-05
KNXPROD976,08 kB -
Applicatiebeschrijving ETS
Toepassingsgids en-GB 2024-06-27
PDF1,86 MB
Toepassingsgids en-GB 2026-08-24
PDF3,93 MB -
SupportDataActNotice
Data act notice en-GB 2026-09-04
URL -
Europese conformiteitsverklaringen
Conformiteitsverklaring International 2023-02-06
PDF279,66 kB
Conformiteitsverklaring International 2023-02-06
PDF380,42 kB
Meer documentatie
