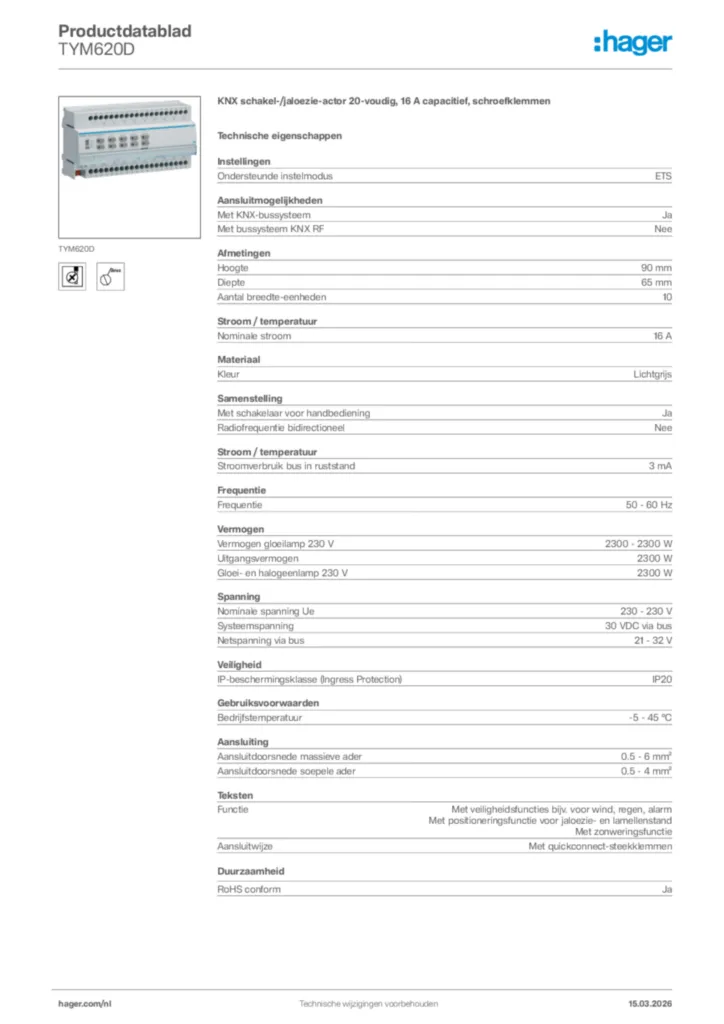

TYM620D

KNX schakel-/jaloezie-actor 20-voudig, 16 A capacitief, schroefklemmen
Bestelnummer
TYM620D
EAN-nummer
3250616059498
Verpakking
1 stuk
Artikelgroep
W30
Brutoprijs
€ 571,00 / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • 2204
    • Montagevoorschriften
      • DIN-rail
  • Functies
    • meerfasefunctie
      • voor het schakelen van verschillende fasegeleiders geschikt
    • Functie
      • met positioneringsfunctie voor jaloezie- en lamellenstand
      • met veiligheidsfuncties bijv. voor wind, regen, alarm
      • met zonweringsfunctie
    • Schakelen
      • voor het schakelen van bijv. 20 onafhankelijke belastingen of aansturen van 10 aandrijvingen
    • Modus
      • willekeurige mix met stuur- en schakelfunctie mogelijk
  • Uitvoering
    • Aantal modulen
      • 10
  • Bedienen en signaleren
    • Signaallamp
      • ja
    • Weergave/display
      • Status-led geïntegreerd in de handbedieningstoets
    • Handschakelaar/-impulsdrukker
      • Handbedieningstoetsen voor aan/uit (op/neer) en busfunctie aan/uit per kanaal/apparaat
    • Toets/impuls-drukkerknop
      • met verlichte programmeertoets
  • Connectiviteit
    • Bussysteem Funkbus
      • Nee
    • Bussysteem LON
      • Nee
    • Bussysteem Powernet
      • Nee
    • Accessory
      • Nee
    • Reserveonderdeel
      • Nee
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning (wisselstroom)
      • 230 V
    • Nominale stroom
      • 16 A
  • Spanning
    • Netspanning via bus
      • 21…32 V DC
    • Uitgangsspanning
      • 230 V~
    • Systeemspanning
      • 30 VDC via bus
  • Stroom
    • Stroomopname bus (gegevensoverdracht)
      • 5 mA
    • Stroomopname bus (rust)
      • 3 mA
    • Aantal ingangen
      • 0
    • Maximale doorlaatstroom
      • 16 A
    • Nominale stroom Inom
      • 16 A
  • Afmetingen
    • Diepte
      • 65 mm
    • Moduulbreedte
      • 10 TE
    • Hoogte
      • 90 mm
  • Vermogen
    • Max. vermogen met elektronische transformatoren
      • 1500 W
    • Vermogensverlies bij nominale stroom
      • 1.3 W
    • Uitgangsvermogen
      • 2300 W
    • Max. schakelvermogen
      • 28750 W
    • Conventionele trafo’s
      • 1500 VA
    • Elektronische trafo’s
      • 1500 W
  • Materiaal
    • Kleur
      • lichtgrijs
  • Lichtbesturing
    • TL lampen met elektronische voorschakeling
      • 20 x 36 W
    • Capacitieve belasting
      • 1200 VA
  • Besturing van TL-lampen
    • Energiespaarlampen
      • 25 x 18 W
    • Vermogen spaarlampen
      • 25x18W
    • Max. vermogen met fluorescentielampen gecompenseerd in serie (duoschakeling)
      • 27 X 36W
    • TL lampen parallelgecompenseerd
      • 1000 W /130 µF
  • Besturing van LED-verlichting
    • Maximale aantal led/cfl (spaar)lampen
      • 25
    • 230 V LED-lampen
      • 25 x 18 W
    • Ledvermogen
      • 183 W
    • led
      • status-led geïntegreerd in de handbedieningstoets
  • Besturing van gloeilampen
    • Max. vermogen met gloeilampen
      • 2300 W
    • Gloeilampen 230 V
      • 2300 W
    • Halogeenlampen 230 V
      • 2300 W
    • Gloei- en halogeenlampen 230 V
      • 2300 W
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 0,5 - 4 mm²
    • Aansluitdoorsnede massieve aders
      • 0,5 - 6 mm²
    • Soort belasting
      • C-belasting
    • Aderdoorsnede (flexibel)
      • 0.5…4 mm²
    • Aderdoorsnede (star)
      • 0.5…6 mm²
    • Soort contact
      • 7167
    • Busaankoppelaars
      • met geïntegreerde busaankoppelaar
    • Aansluittype
      • Met QuickConnect-steekklemmen
    • Busaansluittype
      • busaansluiting via aansluitklem
    • Soort verbinding
      • schroeftechniek
  • Instellingen
    • Ondersteunde instelmodus
      • system
    • Instellingen
      • omschakeltijd bij richtingverandering instelbaar
  • Levering
    • Busaankoppelaar inclusief
      • Ja
  • Samenstelling
    • Modulaire uitbreidingsmogelijkheid
      • Nee
    • Potentiaalvrij
      • met potentiaalvrije maakcontacten ook als verbreekcontact programmeerbaar
  • Toepassing
    • Differentiatie functie 3 WEB
      • met schroefliftklemmen
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -5…45 °C
    • Opslag-/transporttemperatuur
      • -20…70 °C
  • Identificatie
    • Component van een productfamilie
      • TYM
    • Hoofddesignreeks
      • KNX
