TYM616D

KNX schakel-/jaloezie-actor 16-voudig, 16 A capacitief, schroefklemmen
Bestelnummer
TYM616D
EAN-nummer
3250616059504
Verpakking
1 stuk
Artikelgroep
W30
Brutoprijs
514,00 € / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • 2204
    • Montagevoorschriften
      • DIN-rail
    • Oppervlakteafwerking
  • Functies
    • Functie
      • met positioneringsfunctie voor jaloezie- en lamellenstand ; met veiligheidsfuncties bijv. voor wind, regen, alarm ; met zonweringsfunctie
    • Modus
      • willekeurige mix met stuur- en schakelfunctie mogelijk
  • Bedienen en signaleren
    • Signaallamp
      • ja
    • Bediening conform IEC 60947-1 2.4
    • Weergave/display
      • Status-led geïntegreerd in de handbedieningstoets
    • Handschakelaar/-impulsdrukker
      • Handbedieningstoetsen voor aan/uit (op/neer) en busfunctie aan/uit per kanaal/apparaat
    • Toets/impuls-drukkerknop
      • met verlichte programmeertoets
  • Connectiviteit
    • Bussysteem Funkbus
      • Nee
    • Bussysteem LON
      • Nee
    • Bussysteem Powernet
      • Nee
  • Belangrijkste elektrische eigenschappen
    • Type voedingsspanning
    • Frequentie
  • Spanning
    • Uitgangsspanning
      • 230 V~
    • Systeemspanning
      • 30 VDC via bus
  • Afmetingen
    • Moduulbreedte
      • 8 TE
  • Vermogen
    • C-load
      • Ja
  • Meting
    • Ingangsspanning
  • Materiaal
    • Kleur
      • lichtgrijs
    • Bestandsdeel
    • Oppervlak
    • Oppervlaktebehandeling
  • Lichtbesturing
    • TL lampen met elektronische voorschakeling
      • 20 x 36 W
    • Capacitieve belasting
      • 1200 VA
  • Besturing van TL-lampen
    • Vermogen spaarlampen
      • 25x18W
    • Max. vermogen met fluorescentielampen gecompenseerd in serie (duoschakeling)
      • 27 X 36W
  • Besturing van LED-verlichting
    • 230 V LED-lampen
      • 25 x 18 W
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 0,5 - 4 mm²
    • Aansluitdoorsnede massieve aders
      • 0,5 - 6 mm²
    • Soort belasting
      • C-belasting
    • Soort contact
      • 7166
    • Aansluittype
      • Met QuickConnect-steekklemmen
    • Soort verbinding
      • schroeftechniek
  • Levering
    • Busaankoppelaar inclusief
      • Ja
  • Samenstelling
    • Modulaire uitbreidingsmogelijkheid
      • Nee
    • Potentiaalvrij
      • met potentiaalvrije maakcontacten ook als verbreekcontact programmeerbaar
    • Different phases connectable
      • Ja
    • With slide for manual switch
      • Ja
  • Toepassing
    • Differentiatie functie 1 WEB
    • Differentiatie functie 2 WEB
    • Differentiatie functie 3 WEB
      • met schroefliftklemmen
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
  • Identificatie
    • Component van een productfamilie
      • TYM
    • Hoofddesignreeks
      • KNX

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

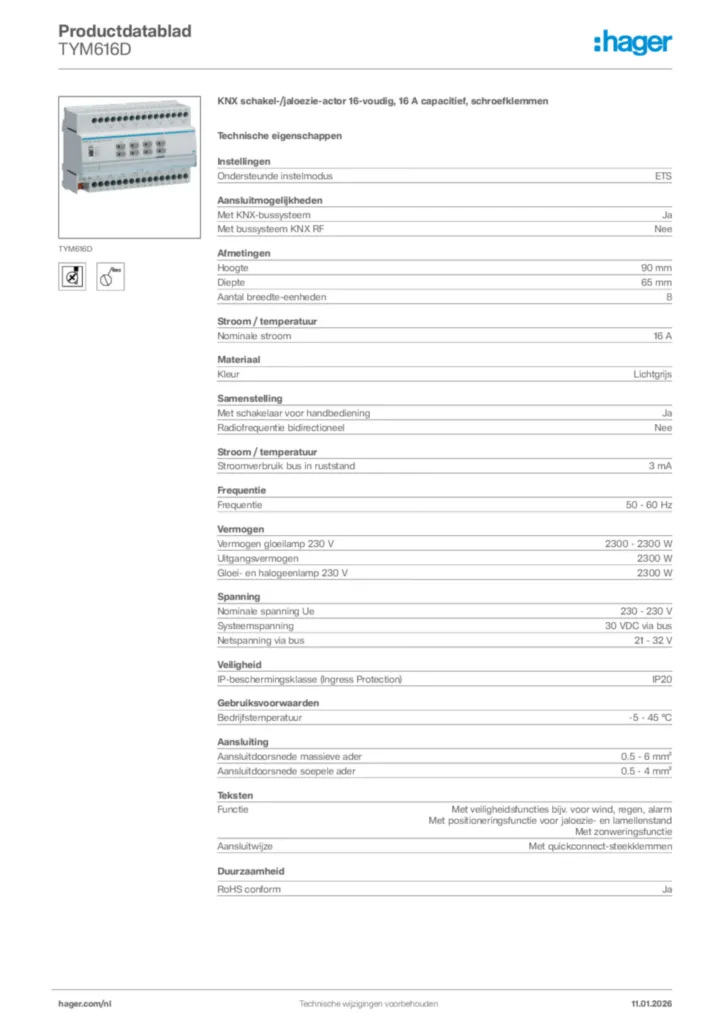

  • Afbeelding voor TYM616D

  • Normen en milieu

  • Product environmental profile for TYM616D

    pdf
    319 KB
  • Gebruikshandleidingen

  • Instruction manuals for TYM616D

    pdf
    1 MB
  • Montagehandleiding voor TYM616D

    pdf
    2 MB
  • Technische bijlage

  • Tabel om juiste schakelactor te vinden

    pdf
    262 KB
  • Productdatabank KNX

  • Product-Database ETS for TYM616D

    knxprod
    1 MB
  • Productdatabank tebis KNX voor TYM616D

    knxprod
    1 MB
  • Applicatiebeschrijving ETS

  • Application guides ETS / easy link for TYM616D

    pdf
    10 MB
  • Applicatiebeschrijving voor TYM616D

    pdf
    11 MB
