TYF120

Interface IP/KNX
Bestelnummer
TYF120
EAN-nummer
3250615882110
Verpakking
1 stuk
Artikelgroep
W60
Brutoprijs
351,00 € / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • KNX
    • Montagevoorschriften
      • DIN-rail
  • Bedienen en signaleren
    • Toets/impuls-drukkerknop
      • met programmeertoets en rode programmeerled
  • Connectiviteit
    • Bussysteem Powernet
      • Ja
    • IP
      • ondersteunde internetprotocols: ARP, ICMP, IGMP, UDP/IP, DHCP
      • ondersteunde internetprotocols: ARP, ICMP, IGMP, UDP/IP, DHCP
    • interface
      • als interface naar PCs en gegevensverwerkingstoestellen
  • Spanning
    • Power over Ethernet (PoE)
      • 48 V DC
    • Ingangsspanning
      • 24 V
    • Netspanning via bus
      • 21…32 V DC
  • Stroom
    • Verbruik busleiding
      • 10 mA
    • Stroomopname bus (gegevensoverdracht)
      • 10 mA
  • Afmetingen
    • Opbouwhoogte vanaf DIN-rail
      • 55 mm
    • Moduulbreedte
      • 2 TE
  • Energievoorziening
    • Externe voeding
      • 24V AC/DC
  • Materiaal
    • RAL kleur
      • RAL 7035 - lichtgrijs
  • Besturing van LED-verlichting
    • led
      • met groene voedings-led en gele gegevensverkeer-led
      • met groene, gele en rode leds ter aanduiding van de IP-communicatie
  • Aansluiting
    • Type aansluiting
      • TG008 (bus and supply voltage) / RJ45 (Ethernet)
    • Belasting op externe ingang
      • 57mA (24V DC)
    • Busaankoppelaars
      • met geïntegreerde busaankoppelaar
    • Aansluittype
      • netspanning-aansluiting via aansluitklemmen
      • met RJ45-aansluiting voor ethernet/IP-netwerken
    • Busaansluittype
      • busaansluiting via aansluitklem
    • Soort verbinding
      • Bus KNX/EIB + Ethernet (10 Mbit/s)
  • Instellingen
    • Ondersteunde instelmodus
      • system
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -5…45 °C
    • Opslag-/transporttemperatuur
      • -25…70 °C
  • Identificatie
    • Hoofddesignreeks
      • KNX
  • Instructies
    • Instructietekst
      • Voor de ingebruikneming is kennis van netwerktechniek nodig.

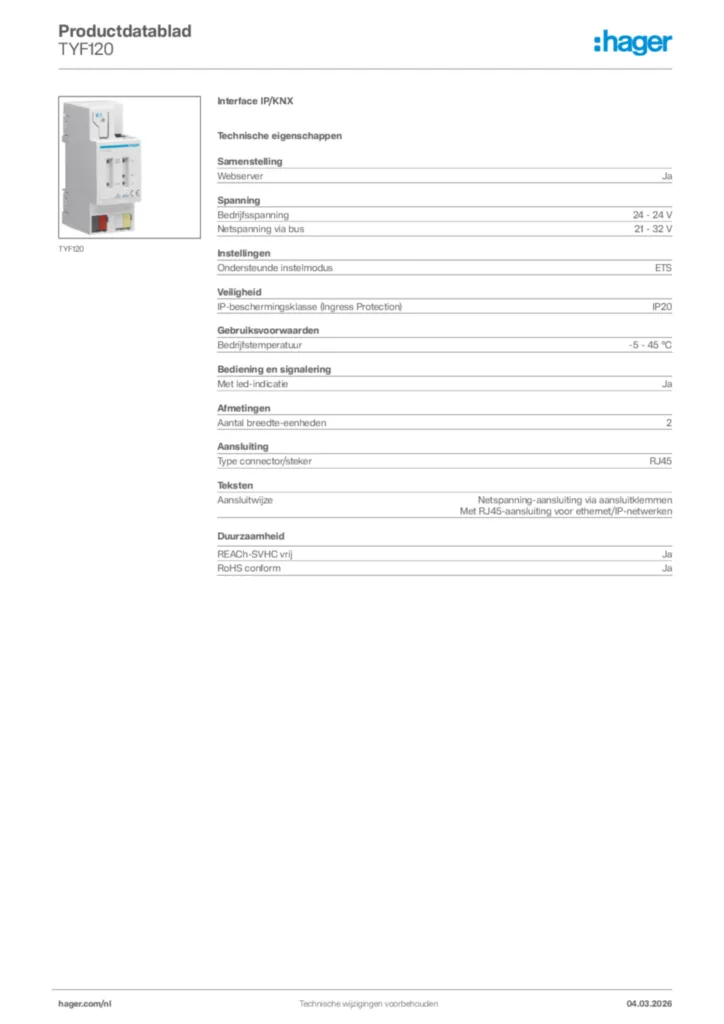

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

  • Afbeelding voor TYF120

  • Gebruikshandleidingen

  • Instruction manuals for TYF120

    PDF
    879 KB
  • Montagehandleiding voor TYF120

    PDF
    879 KB
  • Productdatabank KNX

  • Product-Database ETS for TYF120

    VD5
    7 KB
  • Product-Database ETS for TYF120

    KNXPROD
    36 KB
  • Applicatiebeschrijving ETS

  • Application guides ETS / easy link for TYF120

    PDF
    439 KB
