KNX jaloezie-actor + 2 ingangen, inbouw, kabelaansluting TYB692F
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Technische eigenschappen
Aansluitmogelijkheden
-
Met KNX-bussysteemJa
-
Met bussysteem KNX RFNee
Instellingen
-
Ondersteunde instelmodusETS
Afmetingen
-
Hoogte44 mm
-
Breedte43 mm
-
Diepte22 mm
-
Inbouwdiepte40 mm
Installatie, montage
-
Gemonteerd opInbouwmontage
Materiaal
-
KleurLichtgrijs
Samenstelling
-
Met schakelaar voor handbedieningJa
-
Radiofrequentie bidirectioneelNee
Stroom / temperatuur
-
Max. schakelstroom6 A
-
Nominale stroom IN6 A
-
Stroomverbruik bus in ruststand5 mA
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Uitgangsvermogen500 W
-
Gloei- en halogeenlamp 230 V500 W
-
Vermogen gloeilamp500 - 500 W
Spanning
-
Nominale spanning Ue230 - 230 V
-
Systeemspanning30 VDC via bus
-
Netspanning via bus21 - 32 V
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-5 - 45 °C
Aansluiting
-
Aansluitdoorsnede massieve ader0.75 - 2.5 mm²
-
Aansluitdoorsnede soepele ader0.75 - 2.5 mm²
Teksten
-
FunctieMet veiligheidsfuncties bijv. voor wind, regen, alarm, Binaire ingangsfuncties: Schakelen, dimmen, jaloezie, indicator, scène, prioriteit, timerbediening, onderplaat, Met positioneringsfunctie voor jaloezie- en lamellenstand, Met zonweringsfunctie
-
AansluitwijzeMet schroefklemmen
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding TYB692F
-
GeneratedProductDatasheet

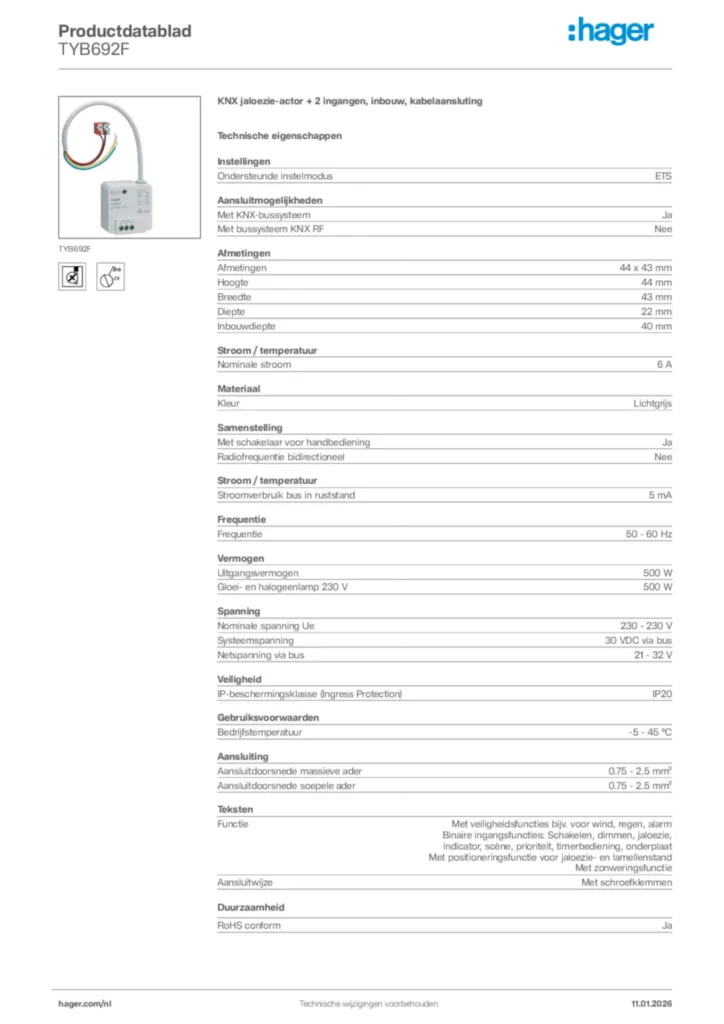

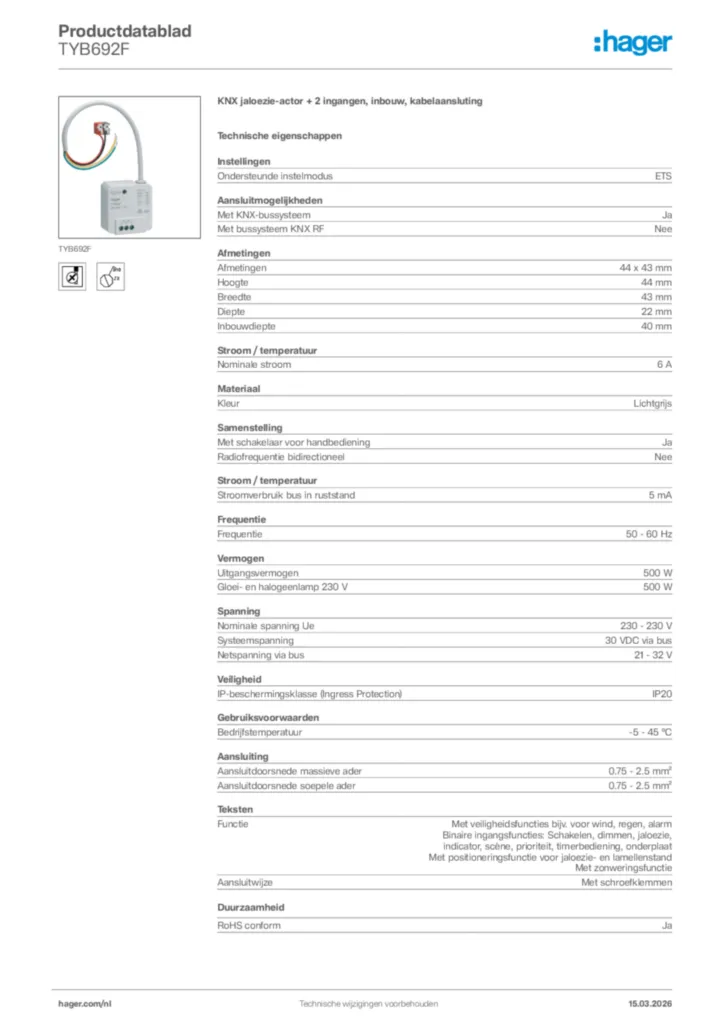

Hager Productdatablad TYB692F
KNX jaloezie-actor + 2 ingangen, inbouw, kabelaansluting
PDF -
Gebruikshandleidingen
Installatiehandleiding en-GB 2019-11-08
PDF420,80 kB
Installatiehandleiding fr-FR, nl-NL 2019-11-08
PDF605,58 kB -
TechnicalTechnicalAppendixMultiProd
Functieoverzicht rolluik- en jaloezieactoren
Tabel om juiste rolluik- en jaloezieactor te vinden
PDF232,98 kB -
Productdatabank KNX
ETS Database for TYB692F
KNX-productdatabase en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD358,44 kB -
Applicatiebeschrijving ETS
Application description ETS TYB692F
Toepassingsgids en-GB, pl-PL 2015-02-12
PDF7,12 MB
Application description ETS TYB692F
Toepassingsgids en-GB, pl-PL, sv-SE 2014-01-08
PDF7,18 MB
Application description ETS TYB692F
Toepassingsgids nl-NL 2015-02-12
PDF7,28 MB -
Europese conformiteitsverklaringen
Declaration
Conformiteitsverklaring International 2022-01-13
PDF129,43 kB
Meer documentatie
