TYB602F

KNX schakelactor, inbouw, 2-voudig, 6 A, kabelaansluiting
Bestelnummer
TYB602F
EAN-nummer
3250616059405
Verpakking
1 stuk
Artikelgroep
W30
Brutoprijs
128,60 € / stuk *

More Information

  • Design
    • Bus systeem
      • 2204
    • Montagevoorschriften
      • inbouw
  • Functies
    • meerfasefunctie
      • Voor 1-fasenmodus
    • Functie
      • met positioneringsfunctie voor jaloezie- en lamellenstand ; met veiligheidsfuncties bijv. voor wind, regen, alarm ; met zonweringsfunctie
  • Bedienen en signaleren
    • Signaallamp
      • ja
    • Aansturing
      • voor aansturing van een aandrijving voor wisselspanning
    • Toets/impuls-drukkerknop
      • met verlichte programmeertoets
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning (wisselstroom)
      • 230 V
    • Nominale stroom
      • 6 A
  • Spanning
    • max. schakelvermogen bij
      • 230 V AC
    • Netspanning via bus
      • 21…32 V DC
    • Uitgangsspanning
      • 230 V AC
    • Systeemspanning
      • 30 VDC via bus
  • Stroom
    • Stroomopname bus (gegevensoverdracht)
      • 7 mA
    • Stroomopname bus (rust)
      • 5 mA
    • Aantal ingangen
      • 0
    • Maximale doorlaatstroom
      • 6 A
    • Nominale stroom Inom
      • 6 A
    • Schakelstroom bij cos φ = 0,8
      • max. 6 A
    • Toelaatbare stroom bij AC 1 door contact of zone 1
      • 6 A
  • Afmetingen
    • Hoogte geïnstalleerd product
      • 44 mm
    • Afmetingen (L x B x H)
      • 44 x 43 x 22 mm
    • Moduulbreedte
      • 0 TE
    • Hoogte
      • 44 mm
  • Vermogen
    • Max. vermogen met elektronische transformatoren
      • 500 W
    • Vermogensverlies bij nominale stroom
      • 0.5 W
    • Uitgangsvermogen
      • 500 W
    • Max. schakelvermogen
      • 1200 W
    • Conventionele trafo’s
      • 500 VA
    • Elektronische trafo’s
      • 500 W
  • Materiaal
    • Kleur
      • lichtgrijs
  • Lichtbesturing
    • TL lampen met elektronische voorschakeling
      • 6 x 48 W
    • Capacitieve belasting
      • 500 VA
  • Besturing van TL-lampen
    • Vermogen spaarlampen
      • 5 x 13W
    • Max. vermogen met fluorescentielampen gecompenseerd in serie (duoschakeling)
      • 6 x 48W
  • Besturing van LED-verlichting
    • Maximale aantal led/cfl (spaar)lampen
      • 5
    • 230 V LED-lampen
      • 5 x 13 W
    • Ledvermogen
      • 65 W
  • Besturing van gloeilampen
    • Max. vermogen met gloeilampen
      • 500 W
    • Gloei- en halogeenlampen 230 V
      • 500 W
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 0,75 - 2,5 mm²
    • Aansluitdoorsnede massieve aders
      • 0,75 - 2,5 mm²
    • Aderdoorsnede (flexibel)
      • 0.75…2.5 mm²
    • Aderdoorsnede (star)
      • 0.75…2.5 mm²
    • Aantal contacten
      • 2
    • Soort contact
      • maakcontact
    • Busaankoppelaars
      • met geïntegreerde busaankoppelaar
    • Aansluittype
      • met schroefklemmen
    • Busaansluittype
      • Busaansluiting via voorgemonteerde leiding met busaansluitklem
    • Soort verbinding
      • schroeftechniek
  • Instellingen
    • Ondersteunde instelmodus
      • system
    • Instellingen
      • omschakeltijd bij richtingverandering instelbaar
  • Levering
    • Busaankoppelaar inclusief
      • Ja
  • Toepassing
    • Differentiatie functie 3 WEB
      • met schroefklemmen
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -5…45 °C
    • Opslag-/transporttemperatuur
      • -20…70 °C
  • Identificatie
    • Component van een productfamilie
      • TYB
    • Hoofddesignreeks
      • KNX

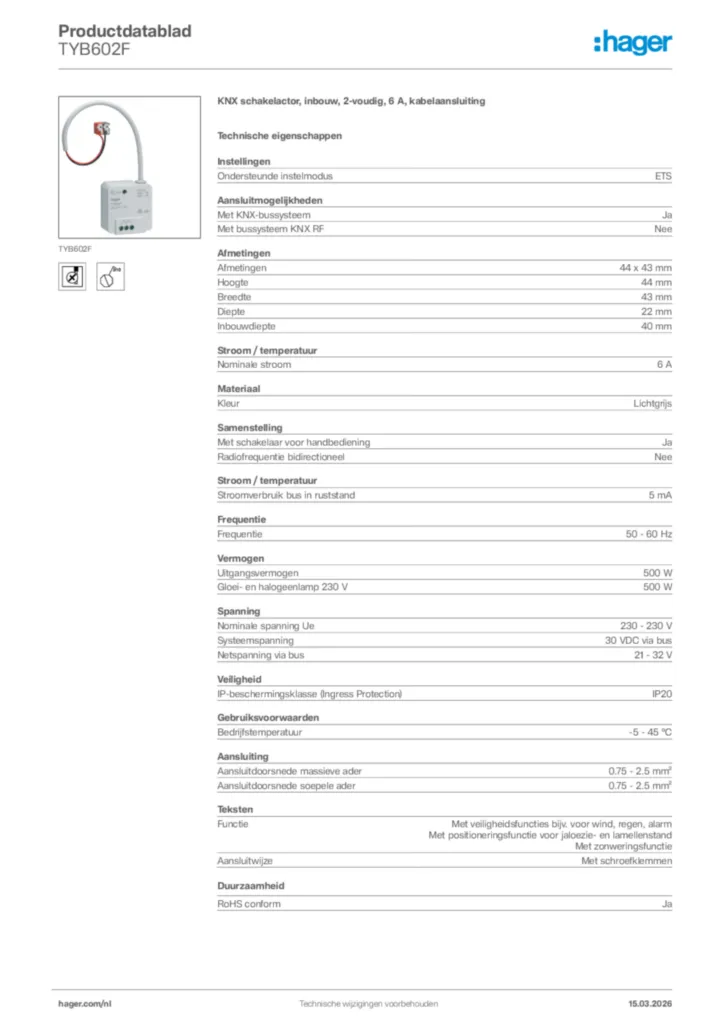

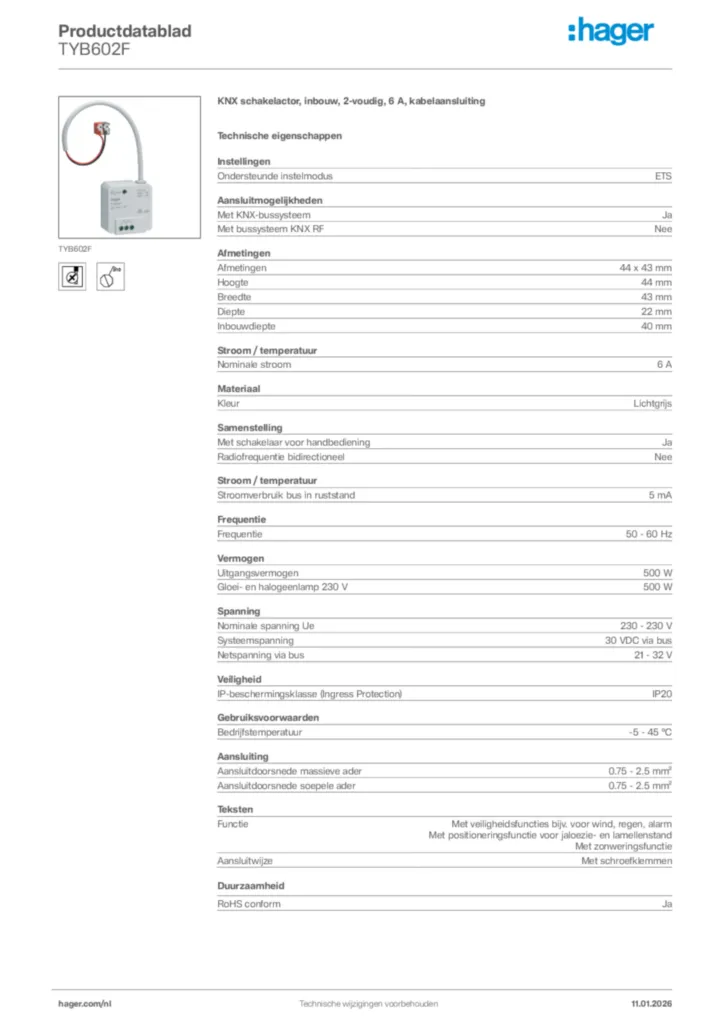

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

  • Afbeelding voor TYB602F

  • Normen en milieu

  • Product environmental profile for TYB602F

    PDF
    303 KB
  • Gebruikshandleidingen

  • Instruction manuals for TYB602F

    PDF
    420 KB
  • Montagehandleiding voor TYB602F

    PDF
    605 KB
  • Technische bijlage

  • Tabel om juiste rolluik- en jaloezieactor te vinden

    PDF
    232 KB
  • Productdatabank KNX

  • Product-Database ETS for TYB602F

    KNXPROD
    296 KB
  • Productdatabank tebis KNX voor TYB602F

    KNXPROD
    296 KB
  • Applicatiebeschrijving ETS

  • Application guides ETS / easy link for TYB602F

    PDF
    10 MB
  • Applicatiebeschrijving voor TYB602F

    PDF
    11 MB
Weitere Downloads
*Technische wijzigingen en fouten voorbehouden, alsmede prijswijzigingen. Alle prijzen zijn bruto, exclusief btw.
